Altech SVF02-5,08

Артикул: SVF02-5,08
Изготовитель: Altech

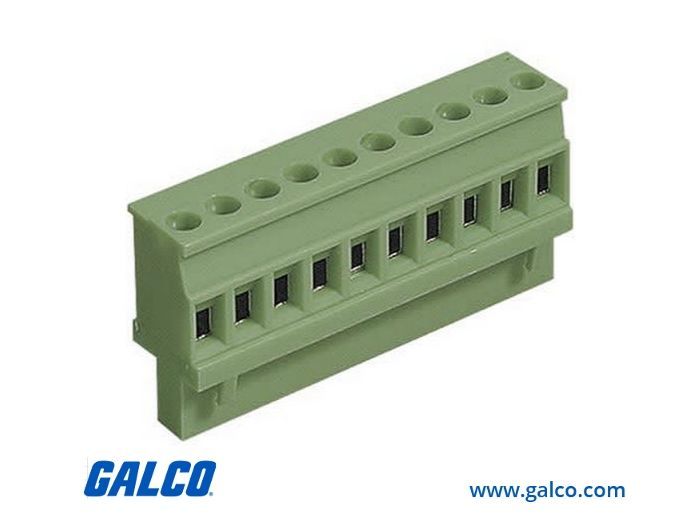

Thumbnail 0
Altech SVF02-5,08 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SVF02-5,08

Раздел
Соединители с быстрым подключением
Подраздел
Altech
Вес
  • Совместимость: Ответные части с шагом 5,08 мм (Headers/Pin Strips).
  • Электрические параметры: Номинальное напряжение до 300В, ток до 15А (зависит от сечения проводника).
  • Монтаж: Штекерное соединение (Pluggable) с вертикальным ориентированием корпуса.
  • Материалы: Медный сплав с лужением (контакты), полиамид (корпус).
  • Ограничения: Температурный диапазон эксплуатации от -40°C до +105°C; не предназначен для сред с агрессивными кислотами без дополнительной защиты (IP20).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Altech на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Промышленный стандарт шага 5,08 мм (0,2 дюйма) для полной совместимости с большинством печатных плат
Вертикальная ориентация (Vertical) для оптимизации плотности компоновки на PCB
Штекерная система (Plug) для быстрой замены и обслуживания узлов без демонтажа всей платы
Устойчивость к вибрационным нагрузкам благодаря прецизионной геометрии контактов
Высококачественный диэлектрик с классом горючести UL94V-0
Применение
Программируемые логические контроллеры (ПЛК) и модули расширения ввода-вывода.
Системы промышленной автоматизации и управления приводами.
Блоки питания и зарядные устройства, требующие оперативного отключения кабельных линий.
Оборудование для ОВиК (HVAC) и системы «умного здания».
Измерительная и диагностическая аппаратура с плотным монтажом электронных компонентов.
Преимущества
Эффективная экономия места: Вертикальный вход проводника позволяет располагать компоненты вплотную к разъему на печатной плате.
Механическая надежность: Корпус выполнен из полиамида, армированного стекловолокном, что предотвращает деформацию при затяжке винтовых клемм.
Долговечность контактов: Специальное покрытие контактной группы минимизирует окисление даже в условиях повышенной влажности.
Универсальность интеграции: Совместим со стандартными ответными частями большинства производителей (Phoenix Contact, TE Connectivity и др.) при соблюдении шага 5,08 мм.
FAQ

Допускается ли использование данного разъема с многожильным проводом без наконечника?

Для обеспечения максимальной площади контакта и предотвращения перелома жил рекомендуется использовать втулочные наконечники (НШВИ). Однако конструкция зажима позволяет фиксировать и зачищенный многожильный провод при соблюдении момента затяжки.


Каков средний ресурс циклов сочленения/рассчленения для этой серии?

Разъемы Altech серии SVF рассчитаны на промышленную эксплуатацию и выдерживают не менее 200 циклов переподключения без ухудшения электрических характеристик, что значительно превышает требования для стационарного оборудования.


Соответствует ли данное изделие международным стандартам безопасности?

Да, продукция Altech сертифицирована по стандартам UL и CSA, что гарантирует заявленные параметры диэлектрической прочности и пожарной безопасности, облегчая сертификацию готового изделия для экспорта.


Altech SVF02-5,08
Разъем Altech SVF02-5,08 представляет собой вертикальный штекерный клеммный блок, разработанный для высоконадежных межплатных соединений в промышленной электронике. Инженерное решение данной серии ориентировано на создание разъемных соединений «провод-плата», где критически важна скорость монтажа и стабильность переходного сопротивления. Маркировка SVF определяет серию вертикальных разъемов, а 5,08 указывает на метрический шаг между контактами, что является индустриальным стандартом для силовых и сигнальных цепей. В отличие от бюджетных аналогов, Altech обеспечивает строгие допуски геометрии, исключая люфт при сопряжении с ответной частью (Header) и предотвращая искрение или перегрев при пиковых нагрузках.
