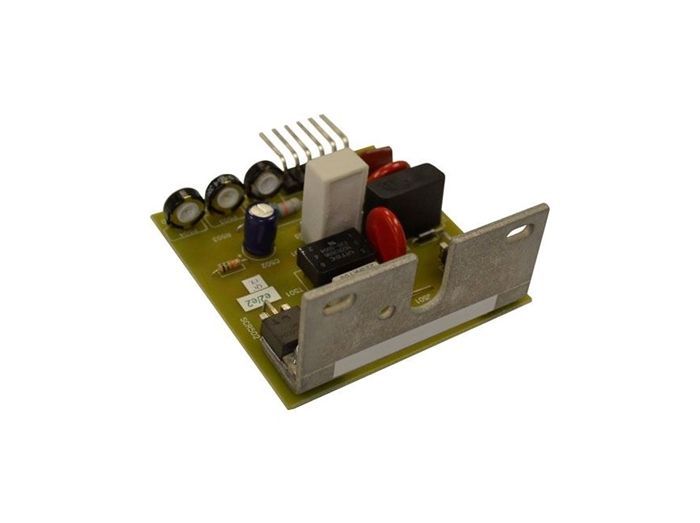

American Control Electronics SPM100-3

Артикул: SPM100-3

Изготовитель: American Control Electronics

Новый продукт Запросить стоимость и остатки 524 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SPM100-3

Раздел

Постоянный ток

Подраздел

American Control Electronics

Вес

Тип управления: Одноквадрантное (1Q) SCR (тиристорное)
Входное напряжение: 115 VAC, 50/60 Гц
Выходное напряжение на якоре: 0-90 VDC
Максимальный ток нагрузки: 3.0 А (непрерывно)
Совместимые типы двигателей: PMDC (с постоянными магнитами) и Shunt Wound (с параллельным возбуждением)
Интерфейс управления: Внешний потенциометр 5 кОм или аналоговый сигнал 0-10 VDC
Монтаж: Открытое шасси (требуется установка в защитный корпус)
Диапазон рабочих температур: от 0°C до +45°C

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда American Control Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Компактное исполнение Chassis Mount для прямой интеграции в шкафы управления

Технология 1Q SCR: надежное однофазное управление скоростью двигателей постоянного тока

Поддержка как двигателей с постоянными магнитами (PM), так и с электромагнитным возбуждением (Shunt Wound)

Встроенная защита от перегрузок и плавная регулировка крутящего момента

Оптимизирован для работы в сетях 115V AC с выходным током до 3А

Применение

Конвейерные системы: точная регулировка скорости подачи в упаковочных линиях

Лабораторное оборудование: управление мешалками, центрифугами и дозирующими насосами

Полиграфическая промышленность: приводы натяжения и подачи бумажного полотна

Системы вентиляции: управление скоростью вращения приточных вентиляторов постоянного тока

Медицинская техника: регулируемые приводы для столов и манипуляторов

Преимущества

Прецизионная настройка IR-компенсации: поддержание стабильного момента даже на сверхнизких оборотах

Минимальный уровень электромагнитных помех (EMI) по сравнению с импульсными приводами

Механическая выносливость: открытая рама (chassis) обеспечивает эффективный теплоотвод при интенсивной эксплуатации

Гибкая калибровка: наличие подстроечных резисторов (trimpots) для установки Min/Max Speed и ограничения тока

Высокая ремонтопригодность благодаря использованию дискретных силовых компонентов

FAQ

Как подключить двигатель с параллельным возбуждением (Shunt Wound) к SPM100-3?

Для двигателей Shunt Wound обмотка возбуждения подключается к клеммам F+ и F- (Field), а якорь — к клеммам A+ и A- (Armature). Убедитесь, что напряжение возбуждения двигателя соответствует характеристикам привода.

Требуется ли дополнительное обслуживание силовой части привода?

Привод SPM100-3 является необслуживаемым. Рекомендуется раз в полгода проверять затяжку винтовых клемм и отсутствие скопления пыли на радиаторе для предотвращения перегрева силовых тиристоров.

В чем экономическое преимущество SCR-привода перед современными инверторами?

SPM100-3 значительно дешевле в закупке и интеграции для простых систем управления скоростью DC-двигателей. Его окупаемость выше в задачах, где не требуется реверс и рекуперация энергии, а простота конструкции гарантирует минимальное время простоя.

American Control Electronics SPM100-3

American Control Electronics SPM100-3 — это промышленный тиристорный привод (SCR) серии SPM, спроектированный для управления маломощными двигателями постоянного тока (sub-fractional HP). Как эксперт в области приводной техники, отмечу, что архитектура 1Q (одноквадрантная) делает это устройство идеальным решением для задач, где требуется стабильное вращение в одном направлении без необходимости динамического торможения. Маркировка SPM100-3 расшифровывается как Sub-Fractional Power Management, входное напряжение 100-120V, номинальный ток 3 Ампера. В отличие от бюджетных ШИМ-контроллеров, данный SCR-драйв обеспечивает более высокую устойчивость к сетевым помехам и обладает увеличенным ресурсом за счет простоты схемотехники и отсутствия высокочастотного переключения, что критично для долговечности изоляции обмоток двигателя.
