Schneider 113613

Артикул: 113613

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 2 007 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 113613

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Подбор по среде: Совместим с водой и паром низкого давления в пределах 138°C
Требования к сигналу: Убедитесь в наличии пропорционального управляющего сигнала 24В
Монтаж: Требуется соблюдение соосности трубопровода 2" NPT
Совместимость: Интегрируется в системы автоматизации Schneider Electric и сторонние контроллеры с выходом 24V
Ограничение по давлению: Перепад давления в закрытом состоянии не должен превышать 40 psi
Ограничение среды: Не использовать для агрессивных сред, несовместимых с бронзой
Сертификация: Соответствует стандартам Schneider Electric для HVAC оборудования

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип клапана: Двухходовой, седельный (Globe), нормально открытый (NO)

Диаметр подключения: 2" NPT (резьбовое соединение)

Пропускная способность: 40 Cv

Привод: Электрический MS41-7073, пропорциональное управление, возвратная пружина

Напряжение питания: 24 VAC / 24 VDC

Материал корпуса: Бронза (BR)

Максимальное статическое давление: 321 psi (22 бар)

Давление закрытия (Close-off): 40 psi

Диапазон температур среды: от -6.6°C до +138.3°C (20–281 °F)

Характеристика потока: Модифицированная равнопроцентная

Применение

VS-7213: Код заводской сборки (клапан + привод)

Суффикс 546-4-11: Определяет конкретную комбинацию привода MS41-7073 и параметров пружинного возврата

Линейка VB-7200: Доступны исполнения с другими Cv и диаметрами от 1/2" до 2"

Альтернативы: Возможна замена отдельных компонентов при совпадении штока и резьбы крепления привода

FAQ

Как ведет себя клапан при потере питания?

Благодаря функции Spring Return клапан автоматически переходит в полностью открытое состояние (Normally Open).

Можно ли использовать этот узел для пара?

Да, если температура пара не превышает 138.3°C (281 °F).

Какое управление поддерживает привод?

Модель поддерживает пропорциональное регулирование (Prop) с питанием 24 VAC/VDC.

Schneider 113613

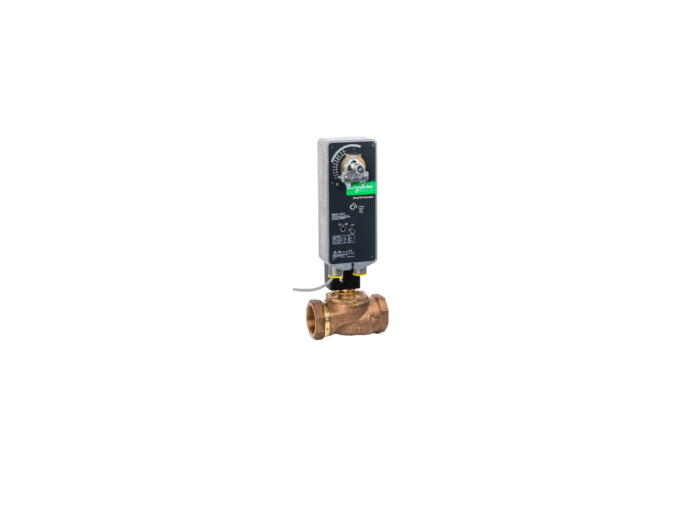

Schneider Electric 113613 (модель VS-7213-546-4-11) — это готовый приводной узел на базе двухходового седельного клапана серии VB-7200 и электропривода MS41-7073. Предназначен для точного регулирования расхода теплоносителя или пара в системах отопления, вентиляции и кондиционирования (ОВиК) с функцией защитного возврата.
