Schneider 113630

Артикул: 113630

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 3 281 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 113630

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Среда: вода или пар низкого давления в пределах температурного диапазона
Совместимость по питанию: наличие источника 24 В переменного или постоянного тока
Управляющий сигнал: пропорциональный (0-10V / 4-20mA в зависимости от настроек серии MS40)
Монтаж: строго резьбовое соединение 2" NPT
Ограничение: не использовать с агрессивными средами, несовместимыми с латунью/бронзой (BR)
Ограничение: превышение температуры среды >138°C приведет к повреждению уплотнений
Ограничение: не предназначен для работы в условиях вакуума

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип клапана: двухходовой, седельный (Globe), прямоточный

Диаметр подключения: 2" NPT (резьбовое)

Пропускная способность: 40 Cv

Привод: электрический MS40-7173, пропорциональное управление

Функция безопасности: пружинный возврат, нормально открыт (Normally Open)

Питание: 24 VAC / 24 VDC

Максимальное статическое давление: 321 psi (22 бар)

Давление закрытия (Close-Off): 120 psi (8.2 бар)

Диапазон температуры среды: от -6.6°C до +138.3°C (20–281 °F)

Характеристика потока: модифицированная равнопроцентная

Применение

Кодировка VS-7213 указывает на тип корпуса и конфигурацию привода в сборе

Серия VB-7200 включает исполнения от 1/2" до 2" с различными коэффициентами Cv

При замене привода MS40-7173 на аналоги без пружинного возврата теряется функция безопасности (Fail-Safe)

Возможные альтернативы: линейки Johnson Controls VG7000 или Honeywell V5011 с соответствующими адаптерами

FAQ

Какое состояние клапана при обесточивании?

Благодаря пружинному возврату клапан автоматически переходит в положение «Открыто» (Normally Open).

Можно ли использовать данный узел для пара?

Да, клапан подходит для пара низкого давления, если температура не превышает 138.3°C.

Требуется ли специальный инструмент для настройки привода?

Настройка производится штатными переключателями на корпусе привода MS40-7173 согласно схеме подключения.

Schneider 113630

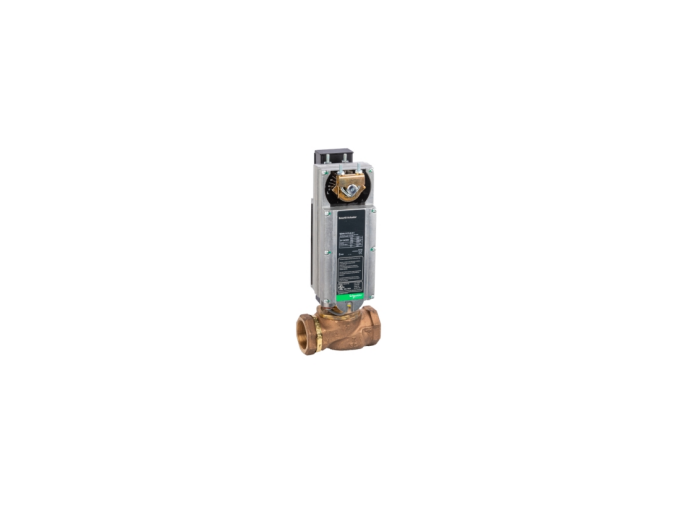

Schneider Electric 113630 (VS-7213-576-4-11) — это готовый узловой комплект, состоящий из двухходового седельного клапана серии VB-7200 и пропорционального электропривода MS40-7173. Предназначен для точного регулирования расхода теплоносителя в системах ОВиК (HVAC), обеспечивая отказоустойчивость за счет возвратной пружины (нормально открыт).
