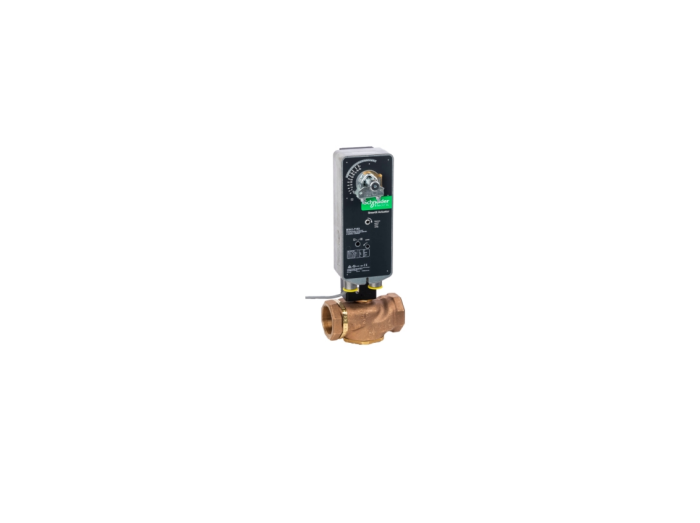

Schneider 114086

Артикул: 114086

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 2 121 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 114086

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Требуется проверка соответствия рабочего давления системы (статического и перепада на клапане) указанным лимитам
Необходим источник питания 24 В и управляющий контроллер с аналоговым выходом 0-10 В
Совместимость с водой и паром низкого давления в рамках температурного лимита 138°C
Интеграция с любой BMS по стандартному сигналу напряжения
Ограничение: не использовать в системах, где перепад давления в закрытом состоянии превышает 60 psi
Ограничение: не подходит для агрессивных сред, химически несовместимых с бронзой
Монтаж строго в соответствии с направлением потока, указанным на корпусе

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип клапана: двухходовой, седельный (Globe), проходной

Привод: электрический, пропорциональное управление 0-10 В

Функция безопасности: пружинный возврат, нормально закрыт (NC)

Диаметр: 1-1/4" (DN32), присоединение NPT резьбовое

Пропускная способность: 20 Cv

Материал корпуса: бронза (Bronze/Brass)

Напряжение питания: 24 В AC/DC

Рабочий диапазон температур: от -6.6°C до +138.3°C (20-281°F)

Давление: статическое до 321 psi (22 бар), давление закрытия 60 psi (4.1 бар)

Характеристика потока: модифицированная равнопроцентная

Применение

Артикул 114086 является производственным номером сборки VS-7223-812-4-09

Серия VB-7200: включает варианты с различными коэффициентами Cv и типами резьб

Суффикс 812-4-09 определяет конфигурацию привода: тип управления (пропорциональный) и наличие возвратной пружины

Возможна замена компонентов (только клапан или только привод) при условии совместимости штока и усилия

FAQ

Какое состояние принимает клапан при обесточивании?

Благодаря пружинному возврату клапан автоматически переходит в полностью закрытое состояние (Normally Closed).

Можно ли использовать данный узел для управления паром?

Да, клапан подходит для пара низкого давления, если температура среды не превышает +138.3°C (281°F).

Требуется ли дополнительный монтажный комплект для установки привода?

Нет, данная модель поставляется как заводской узел (Actuated Valve Assembly), готовый к установке на трубопровод.

Schneider 114086

Schneider 114086 (артикул VS-7223-812-4-09) представляет собой готовый к установке узел, состоящий из двухходового седельного клапана серии VB-7200 и электропривода MS51-7103-150. Устройство предназначено для пропорционального регулирования потока теплоносителя в системах ОВиК с обеспечением функции безопасности (автоматическое закрытие при потере питания).
