Schneider 114088

Артикул: 114088

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 2 052 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 114088

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Тип сигнала управления: Аналоговый 0-10 VDC
Монтажное положение: Резьбовое соединение 2 дюйма, стандарт NPT
Характеристика потока: Модифицированная равнопроцентная
Материал корпуса: Латунь (BR)
Совместимость с контроллерами: Любые системы BMS с выходом 0-10V
Ограничение: Давление закрытия ограничено 20 psi — не подходит для систем с высоким перепадом давления на клапане
Ограничение: Использовать строго в пределах температурного диапазона 20-281 °F для предотвращения повреждения уплотнений
Ограничение: Резьба NPT требует соответствующих переходников при монтаже в трубные системы стандарта ISO/DIN

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип клапана: 2-ходовой, седельный (Globe), прямоточный

Диаметр подключения: 2" NPT (резьбовой)

Пропускная способность: 40 Cv

Привод: Электрический MS51-7103-150 (пропорциональный 0-10 В)

Питание: 24 VAC / 24 VDC

Функция безопасности: Пружинный возврат, нормально-закрытый (NC)

Рабочая среда: Вода, пар низкого давления

Диапазон температур среды: от -6 до +138 °C (20-281 °F)

Максимальное статическое давление: 321 psi (22 бар)

Давление закрытия (Close-off): 20 psi

Применение

Серия VB-7200: включает исполнения от 1/2" до 2" с различными коэффициентами Cv

Кодировка VS-7223: указывает на 2-ходовой клапан с конкретным типом привода в сборе

Суффикс 812-4-11: определяет конфигурацию привода (0-10В, 24В) и нормально-закрытое состояние

Замены: возможна замена отдельных компонентов (привода или клапана) при совпадении посадочных мест серии VB-7000

Альтернативы: для систем с резьбой BSP ищите европейские аналоги Schneider серии V2xx

FAQ

Что произойдет с клапаном при потере питания?

Встроенная возвратная пружина автоматически переведет клапан в закрытое положение (Normally Closed).

Можно ли использовать данный узел для пара?

Да, конструкция и материалы позволяют работу с паром при температуре до +138 °C.

Требуется ли дополнительная настройка привода?

Привод MS51-7103-150 является пропорциональным и работает по стандартному сигналу 0-10В, заводская калибровка обычно достаточна для большинства задач ОВиК.

Schneider 114088

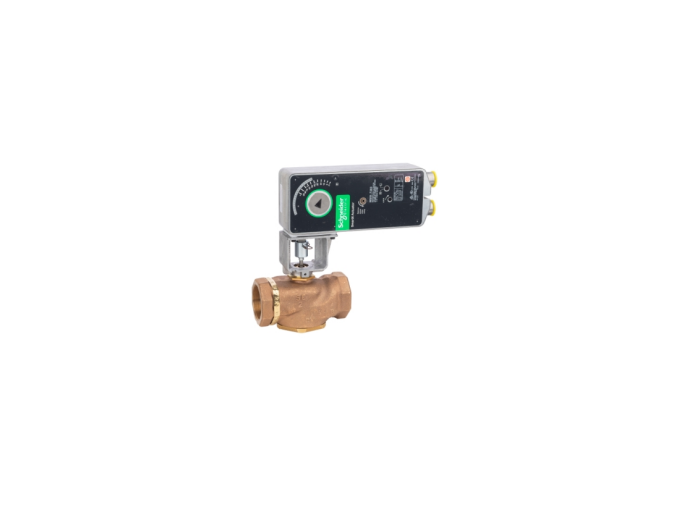

Schneider Electric 114088 (артикул VS-7223-812-4-11) — это готовый приводной клапанный узел серии VB-7200 для систем ОВиК. Двухходовой седельный клапан (Globe Valve) диаметром 2 дюйма поставляется в сборе с электроприводом MS51-7103-150. Устройство предназначено для точного пропорционального регулирования потока воды или пара в промышленных и коммерческих тепловых контурах.
