Технические характеристики 1069764

Раздел

Втулки

Подраздел

Browning

Вес

Совместимость: только со ступицами (hub), рассчитанными под серию P1.
Диаметр вала: строго 14 мм (рекомендуется проверка допуска вала h9-h11).
Монтаж: требует соблюдения момента затяжки крепежных болтов (превышение может привести к повреждению фланца).
Комплектация: поставляется с набором крепежных болтов стандарта SAE.
Ограничения: не предназначена для работы в агрессивных кислотных средах без дополнительного защитного покрытия.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Browning на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип: Разрезная конусная втулка (Split Taper) серии P1

Прецизионное отверстие 14 мм с допуском под ходовые валы

Двойная прорезь для обеспечения максимального усилия обжатия

Высокая соосность и минимизация биений привода

Материал с высокой усталостной прочностью для тяжелых режимов

Применение

Приводы ленточных и роликовых конвейеров средней мощности.

Системы вентиляции и кондиционирования (установка рабочих колес фанов).

Насосные агрегаты: соединение вала двигателя с рабочим узлом через муфты.

Промышленные редукторы и станочные приводы, требующие точной передачи крутящего момента.

Преимущества

Механизм самовыталкивания: наличие резьбовых отверстий во фланце позволяет использовать монтажные болты в качестве съемника, что сокращает время простоя оборудования.

Равномерное распределение нагрузки: конструкция Split Taper компенсирует незначительные отклонения в диаметре вала, обеспечивая плотную посадку «металл в металл».

Защита вала: в отличие от винтовых креплений, втулка не оставляет забоин на валу, сохраняя его целостность для последующего обслуживания.

Универсальность серии P1: совместимость с широким спектром шкивов, звездочек и муфт стандарта Browning и аналогов.

FAQ

Нужно ли смазывать конусную поверхность втулки перед установкой?

Категорически нет. Конусная посадка работает за счет трения. Наличие смазки на конусе может привести к избыточному перемещению втулки внутрь ступицы при затяжке, что вызовет механическое разрушение (раскалывание) шкива или самой втулки.

Как часто требуется проверять затяжку болтов втулки P1-14MM?

Первую проверку рекомендуется провести через 24–48 часов работы под нагрузкой. В дальнейшем осмотр проводится в рамках планового ТО оборудования (раз в 6 месяцев), так как вибрации могут ослабить соединение.

Взаимозаменяемы ли втулки Browning Split Taper с втулками типа QD (Quick Detachable)?

Нет, системы Split Taper и QD имеют разные углы конуса и конфигурации фланцев. Они не являются взаимозаменяемыми, и их совместное использование в одной ступице невозможно.

Browning 1069764

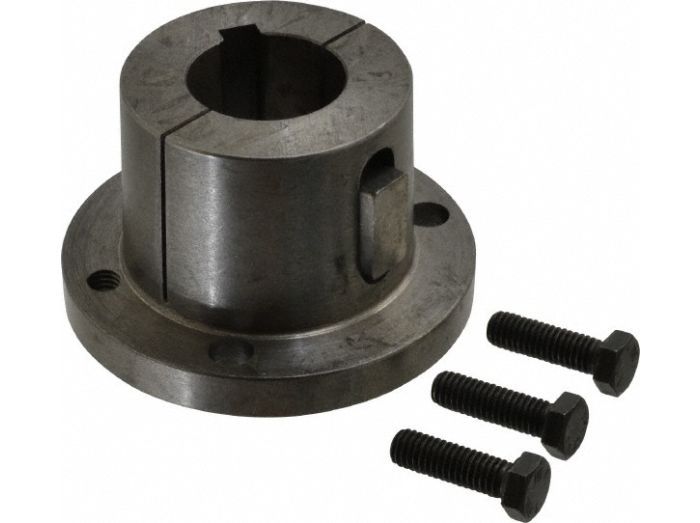

Втулка Browning 1069764 (P1-14MM) представляет собой ключевой элемент системы фиксации компонентов привода на валу. Как инженерное решение, серия Split Taper отличается от стандартных втулок Taper-Lock наличием фланца и двойным разрезом (double-split barrel), что позволяет достичь равномерного обжатия вала по всей окружности. Это исключает возникновение люфтов и повреждение шпоночного паза при реверсивных нагрузках. Маркировка P1 определяет типоразмер серии, а суффикс 14MM — метрический диаметр посадочного отверстия.

Данная модель идеальна для узлов, где требуется повышенная надежность фиксации и возможность быстрой замены шкивов или звездочек без использования специального съемного инструмента. Использование оригинальной втулки Browning гарантирует точное соответствие геометрических параметров конуса, что критически важно для предотвращения растрескивания ступицы сопрягаемого изделия при затяжке.
