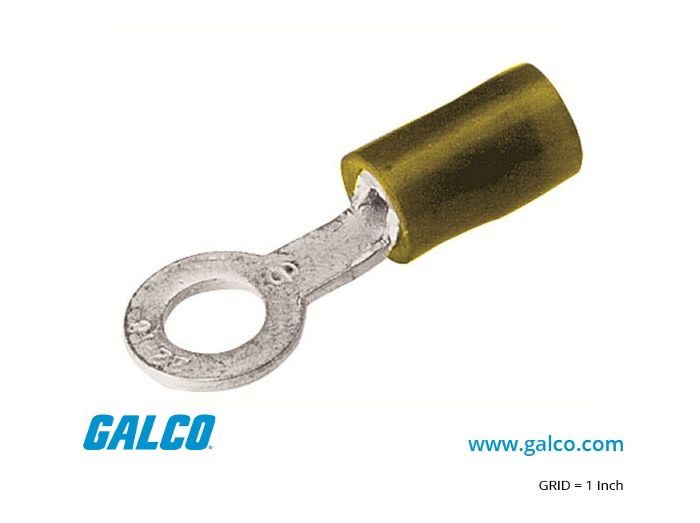

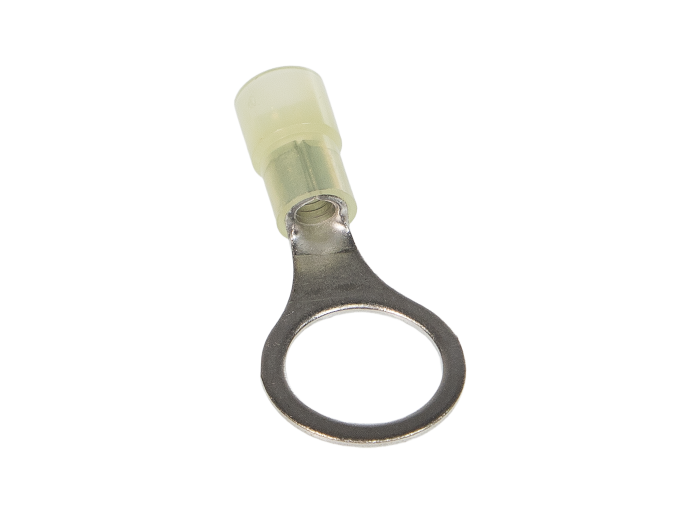

Burndy TN1012

Артикул: TN1012

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 103 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TN1012

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Диапазон сечений кабеля: 12-10 AWG (приблизительно 3.31–5.26 мм²).
Размер крепежного отверстия: 1/2" (M12).
Материал корпуса: Электролитическая медь с оловянным покрытием.
Тип изоляции: Нейлон (Nylon) с цветовой кодировкой.
Стандарты и сертификаты: SAE-AS25036, SAE-AS7928, CLASS 1 & 2.
Температурный диапазон: Сохраняет стабильность в тяжелых индустриальных условиях и при контакте с ГСМ.
Тип шва: Пропаянный (Brazed Seam).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Изготовлено из чистой электролитической меди для максимальной проводимости и пластичности при обжиме

Соответствие жестким военным стандартам SAE-AS25036 и SAE-AS7928 (Class 1 и 2)

Усиленная нейлоновая изоляция INSULUG™ с защитой от проворачивания и масляных сред

Пропаянный шов (Brazed Seam) гильзы исключает разрыв и деформацию при интенсивном сжатии

Глубокая внутренняя насечка гильзы для исключительной прочности на разрыв и стабильного электроконтакта

Применение

Системы управления питанием в авиастроении и военной технике (стандарты MIL/SAE).

Промышленные электроустановки с высокими требованиями к виброустойчивости соединений.

Распределительные устройства и шкафы автоматики в нефтегазовой отрасли (стойкость к воздействию масел).

Коммутация силовых цепей в тяжелом машиностроении и на объектах критической инфраструктуры.

Преимущества

Превосходная коррозийная стойкость: Электролитическое лужение обеспечивает долговечную защиту от окисления в условиях повышенной влажности.

Цельнотянутая конструкция гильзы: Интегрированный захват изоляции и медный баррель обеспечивают лучшую физическую прочность по сравнению с многосоставными деталями.

Оптимизация монтажа: Воронкообразный вход (Funnel Entry) позволяет быстро вставлять кабель без загибания отдельных проволок проводника.

Stacking-дизайн: Плоская форма кольцевого языка позволяет легко штабелировать два и более наконечника на одной шпильке без потери качества контакта.

Диэлектрическая стабильность: Изоляция жестко зафиксирована на металлической части, что предотвращает её сползание и гарантирует соблюдение расчетных параметров пробоя.

FAQ

Требуется ли ориентировать шов наконечника в матрице пресс-клещей при обжиме?

Благодаря пропаянному шву (Brazed Seam), наконечник TN1012 устойчив к разрыву в любом положении. Это позволяет производить обжим без строгого позиционирования шва относительно пуансона, что повышает скорость монтажа и надежность соединения.

Как влияет нейлоновая изоляция на срок службы в условиях вибрации?

Нейлон INSULUG™ обладает высокой механической памятью и плотно облегает проводник, выполняя функцию демпфера (Wire Strain Relief). Это минимизирует риск излома жил кабеля в месте выхода из гильзы при постоянных вибрационных нагрузках.

Является ли данный наконечник взаимозаменяемым с серией YAES?

Да, наконечники типа TN являются розничным/малым вариантом исполнения серии YAES (Bulk). Они идентичны по материалам, техническим характеристикам и соответствию военным спецификациям, что позволяет использовать их в проектах с требованиями Mil-Spec.

Burndy TN1012

Burndy TN1012 — это высокопроизводительный кольцевой наконечник серии INSULUG™, разработанный для критически важных узлов в промышленной автоматике, энергетике и оборонном секторе. Данный терминал предназначен для работы с проводниками сечением 12-10 AWG под крепежный болт 1/2 дюйма. В отличие от стандартных бытовых клемм, TN1012 имеет цельнотянутую конструкцию гильзы с пропаянным швом, что гарантирует однородность пятна контакта и исключает «раскрытие» наконечника при обжиме жестких жил. Маркировка TN указывает на тип нейлоновой изоляции, а индекс 1012 определяет диапазон сечений и размер кольца. Это экспертное решение для задач, где требуется максимальная надежность соединения в условиях вибраций и агрессивных сред.
