Burndy TN10516

Артикул: TN10516

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 103 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TN10516

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Диапазон сечений: 12-10 AWG (приблизительно 3.0–6.0 мм²).
Размер шпильки (Stud): 5/16" (M8).
Тип изоляции: Нейлон (Nylon), самозатухающий.
Температурный режим: до 105°C.
Инструмент для монтажа: Рекомендуется использование храповых пресс-клещей Burndy (серии MR8-33 или Y10D) для гарантированного качества обжима.
Совместимость: Допускается использование в цепях постоянного и переменного тока до 600В (для силовых цепей).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Соответствие военным стандартам SAE-AS25036 (Class 1 & 2) и SAE-AS7928

Конструкция с пропаянным швом (Brazed Seam) для исключения разрывов при обжиме

Материал — чистая электролитическая медь с гальваническим лужением

Цветовая маркировка (желтый) для быстрой идентификации сечения 12-10 AWG

Кольцевой наконечник под винт/шпильку 5/16" (8 мм)

Применение

Промышленные системы управления и автоматизации (АСУ ТП).

Военная и авиационная техника (согласно спецификациям SAE).

Энергетические установки и распределительные щиты объектов ЖКХ.

Тяжелое машиностроение: подключение датчиков и исполнительных механизмов в условиях вибрации.

Морское и навигационное оборудование (благодаря коррозионной стойкости).

Преимущества

Максимальная проводимость: Использование электролитической меди минимизирует падение напряжения и нагрев соединения.

Стойкость к агрессивным средам: Электролитическое лужение обеспечивает длительную защиту от коррозии даже в условиях высокой влажности.

Механическая надежность: Кольцевая форма исключает случайное отсоединение клеммы без полного выкручивания винта.

Диэлектрическая стабильность: Нейлоновая изоляция жестко зафиксирована на гильзе, не прокручивается и не сползает при монтаже.

Универсальность монтажа: Возможность штабелирования нескольких клемм на одной шпильке без потери качества контакта.

FAQ

В чем преимущество пропаянного шва (Brazed Seam) перед стыковым?

Пропаянный шов делает гильзу фактически цельной. При обжиме стандартным инструментом исключается риск расхождения шва, что гарантирует равномерное давление на жилу по всей окружности и предотвращает «выползание» кабеля при вибрации.

Можно ли использовать данный наконечник в условиях контакта с ГСМ?

Да, нейлоновая изоляция серии TN (INSULUG) специально разработана для эксплуатации в масляных средах и сохраняет свои диэлектрические свойства и эластичность лучше, чем стандартный ПВХ.

Какие военные стандарты подтверждают надежность этого коннектора?

Наконечник TN10516 соответствует требованиям SAE-AS7928 и стандартам MIL-SPEC SAE-AS25036 (Классы 1 и 2), что подтверждает его пригодность для использования в самых ответственных узлах авиационной и оборонной техники.

Burndy TN10516

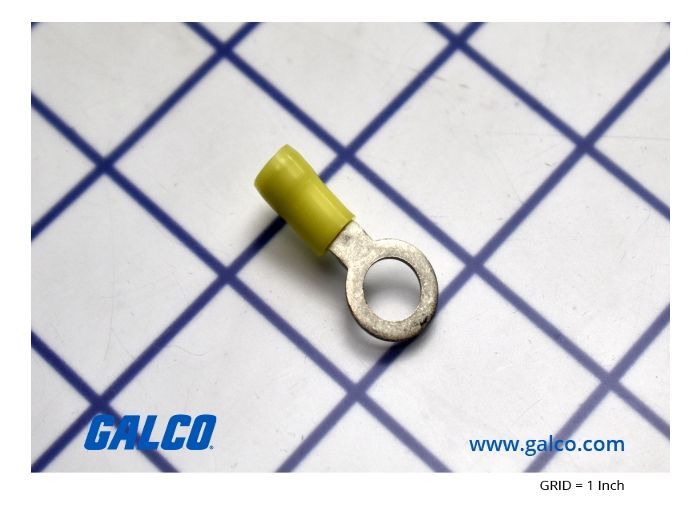

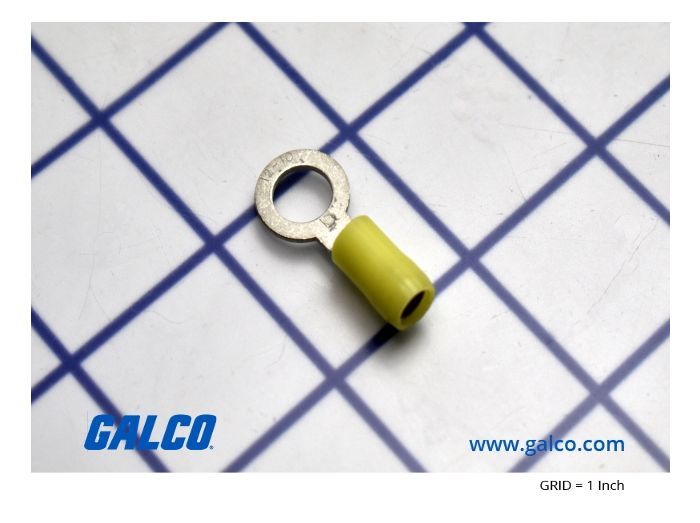

Профессиональный кольцевой наконечник Burndy TN10516 серии INSULUG™ представляет собой высоконадежное решение для создания неразборных соединений в цепях управления и питания. В отличие от бюджетных аналогов, данная модель имеет цельнотянутый медный корпус с пропаянным швом, что критически важно для предотвращения раскрытия гильзы при сильном механическом воздействии или вибрации. Внутренняя поверхность гильзы снабжена глубокой насечкой (серрацией), которая при обжиме «вгрызается» в жилу, обеспечивая максимальную площадь контакта и исключительную прочность на разрыв. Воронкообразный вход (Funnel Entry) упрощает заведение многожильного провода, исключая загибание отдельных проволок. Маркировка TN указывает на использование нейлоновой изоляции, которая сохраняет стабильность в масляных средах и обладает высокой диэлектрической прочностью.
