Burndy TN144

Артикул: TN144

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 103 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TN144

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Диапазон сечений: 16-14 AWG (примерно 1.5 - 2.5 мм²).
Размер шпильки: #3-4 (М2.5 - М3).
Материал изоляции: Нейлон (цветовая кодировка соответствует сечению).
Температурный диапазон: Стандартный для нейлона (до +105°C).
Тип шва: Brazed (пропаянный), допускает опрессовку в любом положении губок инструмента.
Совместимый инструмент: Рекомендуется использование сертифицированного кримпера Burndy для обеспечения соответствия SAE-AS7928.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Материал: Электролитическая медь высокой очистки для максимальной проводимости

Изоляция: Высокопрочный нейлон с защитой от проворачивания и диэлектрической стабильностью

Конструкция: Пропаянный шов (Brazed Seam) исключает раскрытие гильзы при опрессовке

Соответствие стандартам: Полное соответствие военным спецификациям SAE-AS7928 и SAE-AS25036 (Class 1 & 2)

Удобство монтажа: Воронкообразный вход (Funnel Entry) для быстрого заведения многожильного провода без заломов

Применение

Системы управления промышленной автоматикой и распределительные щиты.

Бортовые электросети военной и спецтехники, соответствующие стандартам MIL-SPEC.

Энергетические установки и системы релейной защиты, работающие в условиях вибрации.

Морское и авиационное оборудование, требующее повышенной диэлектрической прочности и стойкости к ГСМ.

Преимущества

Механическая прочность: Интегрированная конструкция захвата изоляции обеспечивает эффективную разгрузку натяжения (Strain Relief), защищая соединение от вибрационных нагрузок.

Электрические характеристики: Глубокая внутренняя насечка (serrations) на гильзе увеличивает площадь контакта и гарантирует высокое усилие на разрыв при минимальном переходном сопротивлении.

Коррозийная стойкость: Электролитическое лужение защищает медное основание от окисления в условиях повышенной влажности и агрессивных сред.

Универсальность монтажа: Кольцевая форма клеммы исключает случайное отсоединение без полного выкручивания винта, что повышает безопасность критических узлов.

FAQ

Можно ли использовать TN144 в условиях постоянного контакта с машинными маслами?

Да, нейлоновая изоляция типа TN специально разработана для эксплуатации в маслянистых средах. Она сохраняет гибкость и диэлектрические свойства там, где стандартная ПВХ-изоляция деградирует.

В чем преимущество пропаянного шва (Brazed Seam) перед обычным стыковым?

Пропаянный шов делает гильзу фактически бесшовной. При опрессовке наконечник не разрывается по линии стыка, что обеспечивает равномерное обжатие провода и более высокое усилие на вырыв (Pullout Strength).

Соответствует ли данный наконечник требованиям для оборонных заказов?

Burndy TN144 полностью соответствует военным стандартам SAE-AS25036 и SAE-AS7928 (Class 1 и 2), что позволяет официально применять его в авиастроении и производстве военной техники.

Burndy TN144

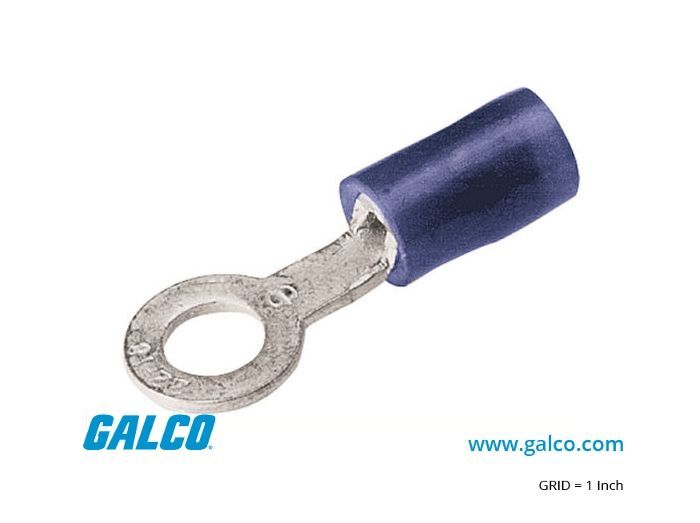

Burndy TN144 серии INSULUG™ представляет собой промышленный кольцевой наконечник премиум-класса, предназначенный для создания сверхнадежных разъемных соединений в цепях управления и питания. Данная модель разработана для работы с проводниками сечением 16-14 AWG и рассчитана под шпильку размера #3-4. В отличие от бюджетных аналогов, TN144 имеет цельноштампованную конструкцию гильзы с пропаянным швом, что гарантирует однородность структуры при деформации и исключает растрескивание гильзы. Маркировка TN указывает на использование нейлоновой изоляции, которая сохраняет химическую стойкость в условиях контакта с маслами и гидравлическими жидкостями, что критично для авиационной и тяжелой промышленности.
