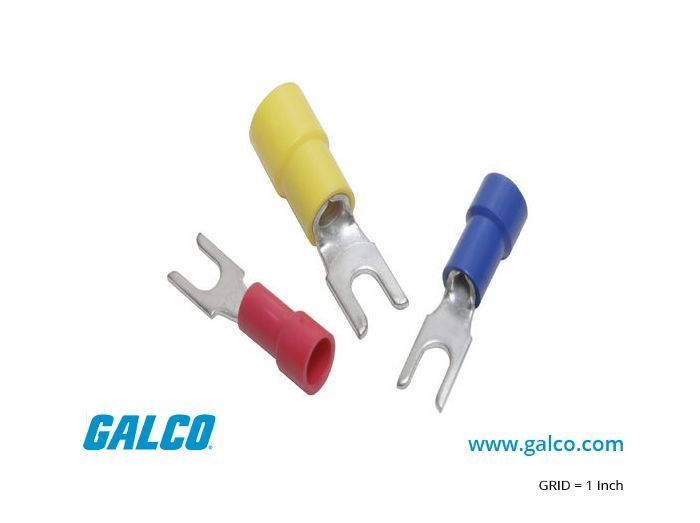

Burndy TN146BF

Артикул: TN146BF

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TN146BF

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Сечение провода: 16-14 AWG (1.3 - 2.1 мм²).
Размер винта/шпильки: #6 (метрический эквивалент M3.5).
Температурный предел: до 105°C (221°F) при непрерывной работе.
Напряжение: до 600 В (в силовых цепях) и до 1000 В в светотехнике.
Совместимый инструмент: Рекомендуется использование пресс-клещей Burndy MR15, MRE1422G или Y1022.
Сертификация: UL Listed, CSA Certified, соответствие RoHS.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Типоразмер 16-14 AWG (1.5–2.5 мм²) для интеграции в стандартные контрольные цепи.

Конфигурация Block Spade: оптимизирована для плотного монтажа в клеммных колодках без прокручивания.

Нейлоновая изоляция (Nylon Insulated): повышенная стойкость к химическому воздействию и вибрационным нагрузкам.

Материал — чистая электротехническая медь с оловянным электролитическим покрытием против коррозии.

Внутренняя насечка в месте обжима для максимального пятна контакта и прочности на разрыв.

Применение

Монтаж систем автоматизации и шкафов управления (ПЛК, релейная логика).

Подключение измерительных приборов и датчиков в промышленном секторе.

Электрооборудование транспортных средств и железнодорожной инфраструктуры.

Системы распределения электроэнергии (вторичные цепи РЗА).

Преимущества

Геометрия Block Spade: Прямые края наконечника обеспечивают фиксацию в посадочном месте, предотвращая ослабление соединения при динамических нагрузках.

Превосходство нейлона: Изоляция из нейлона обладает «механической памятью», надежно удерживая оболочку кабеля и защищая жилу от излома в точке выхода из кримпа.

Защита от окисления: Лужение методом электролиза гарантирует стабильно низкое переходное сопротивление в течение всего срока службы (более 25 лет).

Гарантированный обжим: Конструкция гильзы рассчитана на работу с профессиональным инструментом Burndy, что обеспечивает газонепроницаемое соединение.

FAQ

Какая длина зачистки провода требуется для правильного монтажа TN146BF?

Для данного типоразмера рекомендуется зачищать изоляцию на 5.5–6.3 мм. Важно, чтобы медная жила полностью заполнила обжимную часть, но не препятствовала плотной посадке нейлоновой юбки на изоляцию провода.

Можно ли использовать этот наконечник в условиях агрессивной среды?

Да, оловянное покрытие меди эффективно защищает от окисления, а нейлоновая изоляция инертна к большинству масел, жиров и растворителей, что делает TN146BF пригодным для нефтехимической отрасли.

В чем заключается экономическая выгода использования Burndy вместо бюджетных аналогов?

Использование TN146BF снижает затраты на эксплуатацию за счет исключения отказов соединений из-за вибрации и коррозии. Это критично для систем, где простой оборудования стоит значительно дороже, чем разница в цене наконечников.

Burndy TN146BF

Наконечник Burndy TN146BF серии INSULUG™ разработан для создания надежных беспаечных соединений в промышленных системах управления. Как инженерное решение, данный терминал превосходит стандартные вилочные наконечники благодаря форме «Block Fork» (BF) — прямые боковые грани вилки позволяют устанавливать их вплотную в узкие клеммные зажимы, исключая риск короткого замыкания между соседними контактами. Маркировка расшифровывается следующим образом: TN — нейлоновая изоляция с упрочненной гильзой, 14 — цветовая кодировка и размер под провод 16-14 AWG, 6 — отверстие под шпильку #6 (М3.5). Использование нейлона вместо ПВХ делает это изделие идеальным для зон с повышенной вибрацией и температурными перепадами, где дешевые аналоги могут дать трещину в изоляции.
