Burndy TN146LF

Артикул: TN146LF

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 102 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TN146LF

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Типоразмер шпильки: #6 (M3.5).
Диапазон сечений: 1.5 - 2.5 мм² (16-14 AWG).
Материал изоляции: Нейлон (Nylon), безгалогеновый.
Максимальное напряжение: 600 В (для силовых цепей) / 1000 В (для сигнальных).
Тип монтажа: Опрессовка (рекомендуется использование храпового инструмента Burndy серии MR15 или MRE14 для обеспечения газонепроницаемого соединения).
Цветовой идентификатор: Синий (стандарт для 16-14 AWG).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Нейлоновая изоляция (Nylon Insulated) для повышенной виброустойчивости и защиты от КЗ

Конструкция Snap Spade (пружинный стопор) для надежной фиксации на шпильке без полного откручивания винта

Совместимость с диапазоном сечений проводов 16-14 AWG (синяя цветовая маркировка)

Высококачественная электролитическая медь с оловянным напылением для защиты от коррозии

Температурный диапазон эксплуатации до 105°C

Применение

Сборка шкафов управления и автоматизации (ШУ, ГРЩ), где требуется быстрый монтаж на клеммные колодки.

Подключение промышленного оборудования с высоким уровнем вибрации (двигатели, насосные установки).

Системы бесперебойного питания и распределительные сети низкого напряжения.

Применение в транспортном машиностроении и судовой электрике (согласно морским регистрам).

Преимущества

Механическая фиксация Snap-on: Стопорный механизм обеспечивает удержание клеммы на винте даже при ослабленном соединении, что повышает безопасность системы.

Цельнотянутая медная гильза: Использование электролитической меди гарантирует минимальное переходное сопротивление и отсутствие перегрева под нагрузкой.

Внутренние насечки на барреле: Специальные рифления внутри обжимной части увеличивают площадь контакта и прочность на разрыв.

Устойчивость к агрессивным средам: Оловянное покрытие защищает медь от окисления, что критично для долговечности контакта в промышленных зонах.

Прозрачность изоляции: Позволяет визуально контролировать глубину захода жилы в терминал перед обжимом.

FAQ

В чем главное преимущество Snap Spade перед обычной вилкой?

Конструкция Snap Spade имеет подпружиненные концы, которые защелкиваются на винте. Это исключает выпадение наконечника из-под ослабленного зажима при вибрации и упрощает монтаж одной рукой.

Нужно ли снимать изоляцию перед обжимом и какой инструмент использовать?

Необходимо зачистить провод на длину барреля. Для соблюдения стандартов UL/CSA рекомендуется использовать сертифицированный инструмент Burndy (например, MR15), который обеспечивает правильный профиль обжима и контроль усилия.

Соответствует ли данный наконечник требованиям пожарной безопасности?

Да, нейлоновая изоляция наконечников Burndy TN-LF имеет класс горючести UL 94 V-2/V-0 и выдерживает рабочую температуру до 105°C, что выше показателей стандартного ПВХ.

Burndy TN146LF

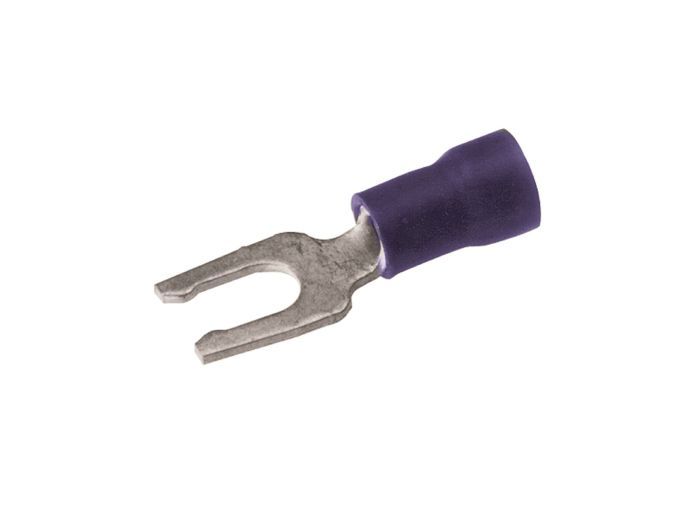

Burndy TN146LF — это промышленный обжимной наконечник серии HYDENT™, предназначенный для создания надежных разъемных соединений в условиях повышенных вибрационных нагрузок. Буквенный код 'TN' указывает на использование нейлоновой изоляции с внутренней медной втулкой, что обеспечивает двойной обжим (по жиле и по изоляции), предотвращая излом провода у основания. Маркировка 'LF' (Locking Fork/Snap Spade) расшифровывается как самофиксирующаяся вилка: края наконечника слегка загнуты внутрь, что позволяет «защелкнуть» его на клеммной шпильке #6. Это критически важно при работе в труднодоступных местах или на вертикальных панелях, где обычная вилка может соскользнуть до затяжки винта. В отличие от виниловых аналогов, нейлоновая оболочка TN146LF не трескается при экстремальных температурах и устойчива к воздействию химических реагентов.
