Burndy TN186

Артикул: TN186

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 103 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TN186

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Материал проводника: Электротехническая медь с оловянным напылением.
Тип изоляции: Нейлон (стойкость к маслам, температурная стабильность).
Диапазон сечений: 22–18 AWG (0.5 – 1.0 мм²).
Размер крепежного отверстия: Под винт/шпильку #4.
Температурный диапазон: До +105°C согласно стандартам для нейлоновой изоляции.
Сертификация: Military Spec SAE-AS7928, Class 1 & 2.
Совместимость с инструментом: Рекомендуется использование храпового инструмента Burndy для обеспечения контролируемого цикла опрессовки.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Цельнотянутая медная гильза с паяным швом: исключает разрыв и деформацию при опрессовке.

Соответствие военным стандартам SAE-AS7928 и SAE-AS25036 (Class 1 и 2).

Нейлоновая изоляция INSULUG™: высокая диэлектрическая прочность и химическая стойкость.

Глубокая внутренняя насечка: обеспечивает максимальную электропроводность и усилие на разрыв.

Электролитическое лужение: длительная защита от коррозии в агрессивных средах.

Применение

Системы управления технологическими процессами в нефтегазовой и химической промышленности.

Бортовые электрические сети военного и гражданского назначения (SAE-AS25036).

Распределительные щиты и пульты управления энергетических компаний (Utility applications).

Цепи питания и автоматики в условиях воздействия масел и повышенной влажности.

Тяжелое машиностроение: подключение датчиков и исполнительных механизмов с высокой вибрационной нагрузкой.

Преимущества

Конструкция One-Piece Design: Интегрированная гильза и ограничитель натяжения провода обеспечивают превосходные механические характеристики по сравнению с составными аналогами.

Виброустойчивость и надежность: Технология фиксации изоляции предотвращает ее проворачивание, сохраняя заданные диэлектрические параметры даже при интенсивных вибрационных нагрузках.

Оптимизация для работы под нагрузкой: Использование чистой электролитической меди минимизирует сопротивление и падение напряжения в цепи.

Возможность штабелирования: Плоская форма кольцевого языка позволяет устанавливать два и более наконечника на одну шпильку без потери качества соединения.

Цветовая кодировка: Красный цвет изоляции позволяет мгновенно идентифицировать типоразмер (22-18 AWG), минимизируя риск ошибки монтажника.

FAQ

В чем преимущество паяного шва (Brazed Seam) перед обычным стыковым?

Паяный шов делает гильзу наконечника монолитной. При опрессовке обычный стыковой шов может разойтись, что приведет к ослаблению контакта и выпадению провода. Паяный шов Burndy TN186 выдерживает максимальное давление инструмента, обеспечивая равномерный зажим по всему периметру.

Как нейлоновая изоляция ведет себя в условиях контакта с ГСМ?

Нейлон, используемый в серии INSULUG, обладает высокой химической стойкостью. В отличие от винила (PVC), он не размягчается и не теряет диэлектрических свойств при контакте с маслами, гидравлическими жидкостями и топливом, что соответствует требованиям военного стандарта SAE-AS25036.

Является ли данный наконечник переиспользуемым?

Нет, кольцевые клеммы Burndy TN186 относятся к неразборным соединениям. После опрессовки происходит контролируемая деформация меди для создания газонепроницаемого контакта. Повторное использование после демонтажа недопустимо, так как это не обеспечит расчетную электропроводность и прочность на разрыв.

Burndy TN186

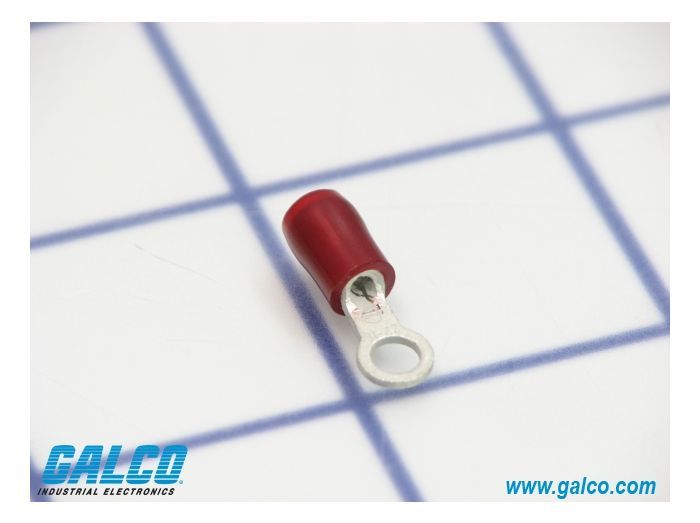

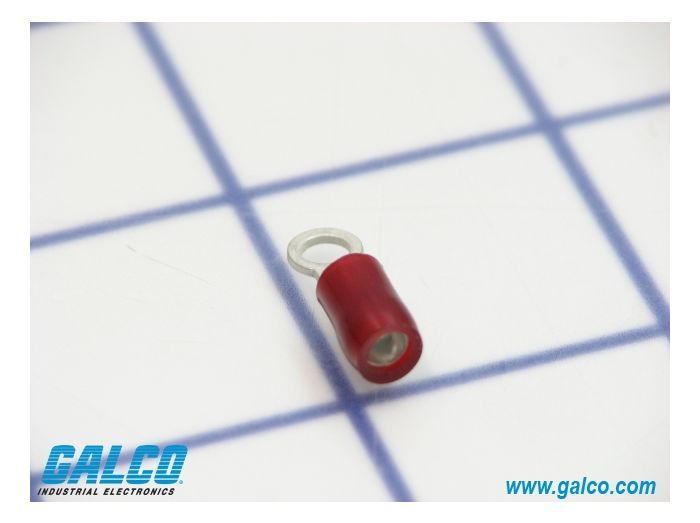

Burndy TN186 — это промышленный кольцевой наконечник серии INSULUG™, разработанный для эксплуатации в тяжелых условиях, включая авиастроение и энергетику. В отличие от стандартных многосоставных клемм, TN186 имеет цельнометаллическую конструкцию из электротехнической меди с пропаянным швом. Это технологическое решение предотвращает раскрытие гильзы при сжатии и гарантирует стабильное пятно контакта. Маркировка TN186 указывает на применение с проводниками сечением 22-18 AWG под шпильку #4. Наконечник оснащен воронкообразным входом «Smooth Funnel Entry», который исключает загибание жил при вставке провода, что критично для быстрого и качественного монтажа в серийном производстве.
