Burndy TN188

Артикул: TN188

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 103 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TN188

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Диапазон сечений проводника: 22-18 AWG (0.5 - 1.0 мм²).
Размер шпильки (Stud Size): #6 (M3.5).
Материал корпуса: Электролитическая медь с оловянным напылением.
Тип изоляции: Нейлон (Nylon) с фиксацией против проворачивания.
Рабочие стандарты: SAE-AS25036 (Class 1 & 2), SAE-AS7928 (MIL-SPEC).
Температурный режим: Уточняется по спецификации нейлона (обычно до +105°C).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Соответствие военным стандартам SAE-AS25036 (Class 1 & 2) и SAE-AS7928

Цельнотянутая конструкция гильзы из электролитической меди для максимальной проводимости

Пропаянный шов (Brazed Seam), исключающий разрыв гильзы при опрессовке

Нейлоновая изоляция с высокой диэлектрической стойкостью в масляных средах

Внутренние насечки на гильзе для увеличения усилия на разрыв и улучшения контакта

Применение

Системы управления технологическими процессами в нефтегазовой и химической промышленности.

Бортовые электросети авиационной и военной техники, требующие сертификации SAE.

Коммутация силовых агрегатов и пультов управления в условиях повышенной вибрации.

Сборка распределительных щитов и шкафов автоматики (АСУ ТП) с высокой плотностью монтажа.

Преимущества

Механическая целостность: Пропаянный шов гильзы предотвращает ее раскрытие даже при избыточном усилии обжима, обеспечивая равномерное распределение давления.

Химическая стойкость: Изоляция из нейлона устойчива к воздействию масел, гидравлических жидкостей и большинства промышленных растворителей.

Оптимизация монтажа: Воронкообразный вход (Smooth Funnel Entry) исключает загибание жил проводника при вставке, ускоряя процесс сборки.

Электротехническая эффективность: Использование меди марки Electrolytic Copper минимизирует падение напряжения на узле соединения.

Цветовая идентификация: Красная кодировка позволяет мгновенно верифицировать соответствие сечению 22-18 AWG на производственной линии.

FAQ

Требуется ли специализированный инструмент для опрессовки данных клемм?

Да, для сохранения соответствия военным стандартам (MIL-SPEC) и обеспечения надежности пропаянного шва рекомендуется использовать калиброванные пресс-клещи Burndy или сертифицированные аналоги для изолированных наконечников.

В чем преимущество нейлоновой изоляции TN188 перед стандартной ПВХ-изоляцией?

Нейлон обладает более высокой диэлектрической прочностью, не поддерживает горение и, самое главное, не деградирует при попадании масел и нефтепродуктов, что увеличивает срок службы соединения в 3-4 раза в агрессивных средах.

Можно ли устанавливать несколько клемм TN188 на одну шпильку?

Конструкция кольцевого наконечника TN188 допускает штабелирование (stacking) двух и более клемм на одном общем болте без потери качества электрического контакта, что расширяет возможности проектирования кросс-узлов.

Burndy TN188

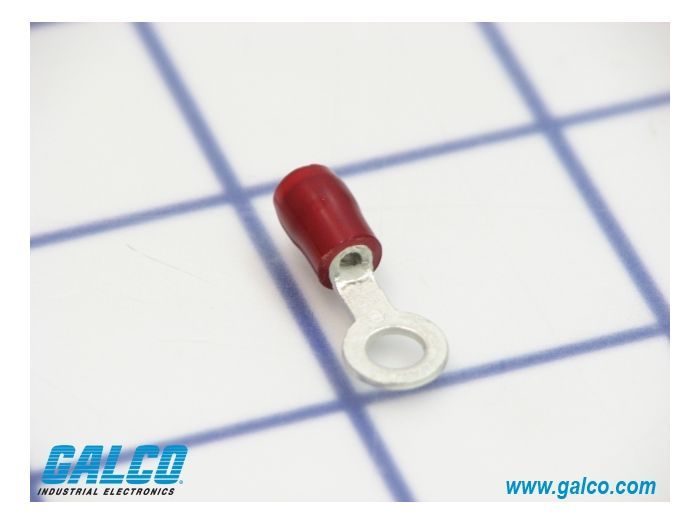

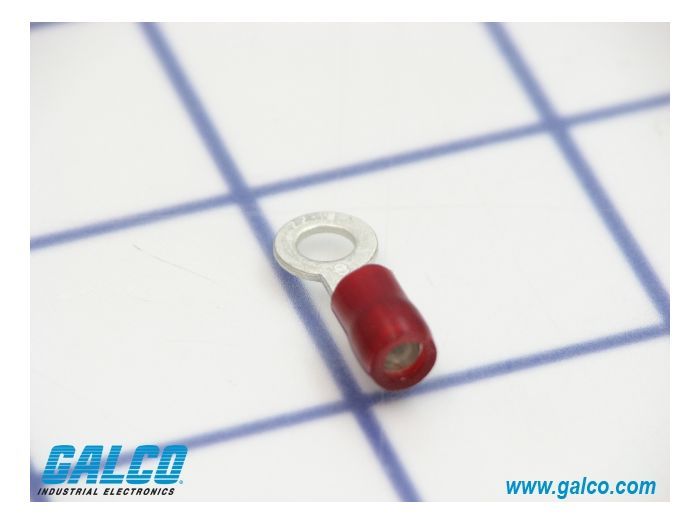

Burndy TN188 серии INSULUG™ представляет собой высоконадежную кольцевую клемму, разработанную для тяжелых условий промышленной эксплуатации и оборонного сектора. В отличие от стандартных многосоставных коннекторов, данная модель использует интегрированную конструкцию «гильза/изолятор», что значительно повышает физическую прочность соединения и устойчивость к вибрационным нагрузкам. Применение чистой электролитической меди с последующим электролитическим лужением гарантирует низкое переходное сопротивление и надежную защиту от коррозии. Маркировка TN указывает на использование нейлоновой изоляции, которая сохраняет стабильность при контакте с ГСМ, в отличие от бюджетных ПВХ-аналогов. Глубокие внутренние насечки в зоне обжима обеспечивают превосходные показатели «pull-out strength», что критически важно для систем управления и силовых цепей, работающих в условиях постоянных механических воздействий.
