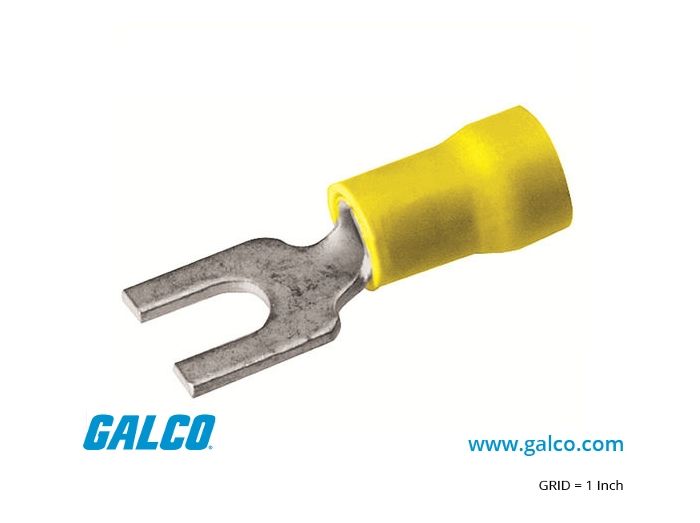

Burndy TP1010BF

Артикул: TP1010BF

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TP1010BF

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Тип проводника: Только многожильная медь (Stranded Copper)
Размер шпильки/винта: #10 (метрический эквивалент M5)
Температурный диапазон: До +105°C (ограничено свойствами винилового изолятора)
Напряжение: Номинал до 600В для силовых цепей и до 1000В для сигнальных
Рекомендуемый инструмент: Burndy MR8-9Q или аналогичные пресс-клещи с храповым механизмом для обеспечения полного цикла обжима
Совместимость: Подходит для клеммников с ограниченным пространством между барьерами

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон сечений: 12-10 AWG (4.0–6.0 мм²) для высоких токовых нагрузок

Конфигурация Block Spade: обеспечивает надежную фиксацию под винтом даже при частичном ослаблении крепежа

Виниловая изоляция (V/I): предотвращает короткие замыкания и обеспечивает базовую защиту от перегиба

Монтажное отверстие под винт #10 (M5): стандарт для промышленной коммутации

Материал: электротехническая медь с оловянным напылением для защиты от окисления

Применение

Сборка шкафов управления (ШУ) и ГРЩ в системах промышленной автоматизации

Подключение исполнительных механизмов и электродвигателей средней мощности

Монтаж на клеммные блоки в условиях повышенной вибрации (транспорт, станки)

Коммутация в щитах бесперебойного питания и телекоммуникационных стойках

Преимущества

Газоплотная опрессовка: Геометрия гильзы оптимизирована для глубокой деформации без разрыва металла, что исключает коррозию жил внутри соединения

Повышенная проводимость: Использование меди марки ETP (Electrolytic Tough Pitch) минимизирует падение напряжения на узле

Химическая стойкость: Оловянное покрытие защищает контактную площадку от агрессивных сред и гальванической коррозии при контакте с алюминиевыми шинами через переходники

Безопасность монтажа: Входная воронка изолятора (Funnel Entry) исключает загибание отдельных жил провода при вставке в терминал

FAQ

Можно ли использовать TP1010BF с одножильным (монолитным) проводом?

Данные терминалы разработаны преимущественно для многожильного провода. Использование с моножилой возможно при условии применения специализированных матриц обжима, однако производитель рекомендует многожильный провод для достижения максимальной площади пятна контакта.

Требуется ли обслуживание наконечника после установки?

При соблюдении технологии опрессовки (создании газоплотного соединения) наконечник не требует обслуживания. Рекомендуется проводить ежегодный тепловизионный контроль мест соединений в силовых шкафах для выявления ослабления затяжки винтовых клемм.

Соответствует ли данная клемма стандартам UL и CSA?

Да, серия Burndy TP-BF сертифицирована по стандартам UL486A-486B и CSA, что подтверждает её безопасность для использования в промышленном оборудовании, поставляемом на международные рынки.

Burndy TP1010BF

Burndy TP1010BF представляет собой промышленный беспаечный наконечник серии TP-BF, специально разработанный для эксплуатации в цепях управления и силовых установках. Форм-фактор «Block Spade» (вилочный наконечник с загнутыми краями) является идеальным решением для клеммных колодок, где требуется сочетание быстроты монтажа и устойчивости к вибрациям: в отличие от стандартных вилок, данный тип наконечника удерживается на шпильке до полного выкручивания винта. Маркировка TP1010BF указывает на совместимость с проводниками крупного сечения (до 10 AWG) и использование высококачественного винилового изолятора. В отличие от бюджетных аналогов, Burndy использует отожженную медь, что исключает растрескивание гильзы при опрессовке и гарантирует создание газоплотного соединения с низким переходным сопротивлением.
