Burndy YAD1838

Артикул: YAD1838

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YAD1838

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Материал проводника: Совместим только с медными многожильными и одножильными проводами.
Тип опрессовки: Рекомендуется использование ручного или гидравлического инструмента Burndy (например, серии MR8-96).
Температурный диапазон: Не ограничен изоляцией, определяется свойствами меди и покрытия (до +150°C и выше при сохранении свойств лужения).
Монтажные параметры: Требуется полный демонтаж крепежного винта/болта для установки кольца.
Стойкость: Защита от соляного тумана и окисления благодаря гальванической обработке.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Материал: Высокочистая электролитическая медь для максимальной проводимости и низкого сопротивления.

Диапазон сечений: 22-18 AWG (0.5–1.0 мм²), четкая маркировка нанесена на корпус.

Тип контакта: Кольцевой наконечник (Ring Tongue) под шпильку 3/8" (9.5 мм).

Конструкция гильзы: Пропаянный шов (Brazed Seam) исключает раскрытие при обжиме.

Защитное покрытие: Электролитическое лужение для долговечной защиты от коррозии.

Применение

Монтаж промышленных шкафов управления и распределительных щитов.

Подключение электрооборудования в системах с повышенной вибрационной нагрузкой.

Использование в бортовых сетях транспортных средств и морского транспорта.

Организация заземления корпусов приборов и технологических установок.

Сборка жгутов электропроводки для станков с ЧПУ и автоматизированных линий.

Преимущества

Технология Brazed Seam: Пропаянный твердым припоем шов гильзы позволяет прикладывать максимальное усилие при обжиме, гарантируя однородность контакта.

Внутренние насечки V-Groove: Глубокие V-образные пазы внутри гильзы увеличивают площадь соприкосновения и обеспечивают исключительную прочность на разрыв.

Геометрия Long Neck: Удлиненная шейка наконечника упрощает монтаж в ограниченном пространстве и позволяет штабелировать несколько клемм на одной шпильке.

Визуальный контроль (Inspection Hole): Наличие смотрового окна позволяет инженеру мгновенно подтвердить корректность вставки жилы перед фиксацией.

Универсальность установки: Кольцевая форма исключает случайное отсоединение клеммы без полного откручивания фиксирующего винта.

FAQ

В чем преимущество пропаянного шва (brazed seam) перед обычным стыковым?

Пропаянный шов делает гильзу наконечника цельной. При обжиме она не раскрывается, что позволяет использовать любые матрицы (точечные, гексагональные) и гарантирует равномерное распределение давления на жилу.

Можно ли использовать YAD1838 в условиях постоянной вибрации?

Да, глубокие внутренние насечки V-Groove и кольцевая форма обеспечивают надежную фиксацию, предотвращая выскальзывание провода и самопроизвольный демонтаж соединения при механических воздействиях.

Требуется ли дополнительная изоляция после монтажа?

Наконечник поставляется без изоляции. В зависимости от требований проекта и напряжения системы, после обжима может потребоваться установка термоусадочной трубки для защиты места соединения.

Burndy YAD1838

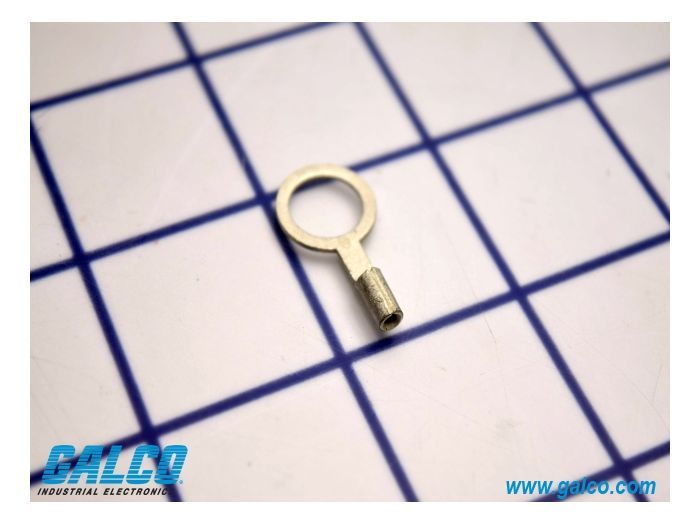

Burndy YAD1838 — это промышленный неизолированный кольцевой наконечник серии Type T, спроектированный для обеспечения эталонной надежности в цепях управления и силовых установках. В отличие от стандартных разъемов, модель YAD1838 изготавливается из цельной электролитической меди, что гарантирует высокую пластичность при формировании обжима и минимальное переходное сопротивление. Маркировка изделия указывает на принадлежность к Bulk-серии (YAD), совместимость с калибром провода 22-18 AWG и размер отверстия под винт 3/8 дюйма. Конструкция с пропаянным швом позволяет производить опрессовку любым профессиональным инструментом без риска разрыва гильзы, обеспечивая герметичность и механическую прочность соединения, сопоставимую с монолитным проводником.
