Burndy YAE10N5

Артикул: YAE10N5

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 102 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YAE10N5

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Диапазон сечений кабеля: 12-10 AWG (приблизительно 3.0 - 6.0 мм²).
Размер шпильки (Stud Size): #4-6 (метрический эквивалент M3-M3.5).
Материал изоляции: Нейлон (самозатухающий, стойкий к химикатам).
Тип хвостовика: С многосегментным захватом изоляции (Multi-finger insulation grip).
Сертификация: AS25036 Class 2, SAE-AS7928, UL Listed, CSA Certified.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Соответствие военным стандартам AS25036 Class 2 и SAE-AS7928 для авиакосмической отрасли

Многосегментный зажим Multi-Finger Insulation Grip для работы с эластичной изоляцией (EPR)

Цельнотянутая электролитическая медь с пропаянным швом (Brazed Seam) для исключительной прочности

Рабочий температурный диапазон до 105°C при использовании нейлоновой изоляции

Внутренние насечки Deep V Groove для максимального электрического контакта и надежности на разрыв

Применение

Бортовые электрические системы авиационной и аэрокосмической техники (MIL-SPEC задачи).

Промышленные системы управления с повышенным уровнем вибрации (автоматизированные линии, станки).

Морское и судовое оборудование, требующее высокой коррозийной стойкости медных соединений.

Электрощитовое оборудование в энергетике, работающее при температурах до 105°C.

Преимущества

Улучшенная фиксация на сложных материалах: Многосегментный металлический зажим надежно удерживает оболочку кабеля, предотвращая излом жилы в точке выхода.

Высокая электропроводность: Применение чистой электролитической меди минимизирует падение напряжения и нагрев соединения под нагрузкой.

Газонепроницаемый обжим: Внутренние V-образные насечки при сжатии разрушают оксидную пленку на жилах, формируя герметичное соединение.

Устойчивость к механическим деформациям: Пропаянный шов гильзы (Brazed Seam) позволяет проводить обжим в любом положении без риска повреждения терминала.

Оптимизированный монтаж: Воронкообразный вход (Funnel Entry) исключает загибание отдельных жил при вводе многожильного провода.

FAQ

Какой инструмент рекомендуется использовать для обжима YAE10N5?

Для обеспечения соответствия военным стандартам AS25036 и SAE-AS7928 рекомендуется использовать оригинальный храповой инструмент Burndy (например, серии MR8G2 или подобные), который гарантирует полный цикл сжатия.

Можно ли использовать этот терминал в среде с агрессивными парами?

Нейлоновая изоляция обладает хорошей стойкостью к маслам и некоторым химикатам, а электролитическая медь имеет высокую коррозийную стойкость. Однако для экстремально агрессивных сред рекомендуется дополнительная герметизация термоусадкой.

В чем преимущество пропаянного шва (Brazed Seam) перед обычным стыковым?

Пропаянный шов превращает гильзу в монолитную конструкцию. При обжиме она не раскрывается, что обеспечивает равномерное распределение давления на все жилы кабеля и увеличивает усилие на разрыв на 30-50%.

Burndy YAE10N5

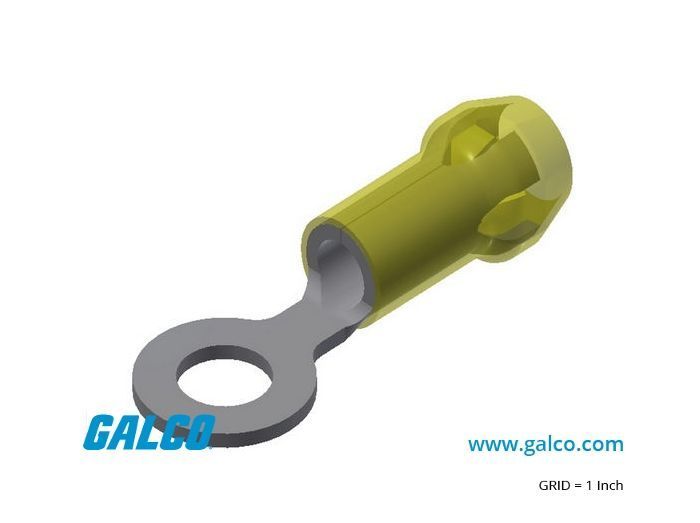

Кольцевой наконечник Burndy YAE10N5 серии INSULUG™ — это профессиональное решение для создания необслуживаемых электрических соединений в цепях с высокими требованиями к виброустойчивости. Маркировка YAE10N5 указывает на принадлежность к серии с нейлоновой изоляцией (N), совместимость с кабелем калибра 12-10 AWG и размер шпильки #4-6. В отличие от стандартных клемм, серия YAE-N оснащена уникальным многосегментным захватом, который «вгрызается» в изоляцию кабеля (включая сложные типы, такие как EPR и силикон), обеспечивая превосходную разгрузку натяжения. Пропаянный шов исключает раскрытие гильзы при обжиме, что делает этот терминал идеальным для авиационных, оборонных и тяжелых промышленных систем, где надежность контакта является критическим фактором.
