Burndy YAE14N1

Артикул: YAE14N1

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YAE14N1

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Диапазон сечений: 1.5–2.5 мм² (16-14 AWG).
Размер шпильки (Stud Size): #6 - #8 (3.5мм - 4.2мм).
Тип изоляции: Нейлон с внутренним металлическим кольцом (Multi-finger).
Рабочая температура: Постоянная эксплуатация до 105°C.
Материал корпуса: Электролитическая медь, покрытие — олово.
Конструкция шва: Пропаянный (Brazed), исключающий осевое смещение.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Соответствие военным стандартам AS25036 Class 2 и SAE-AS7928

Уникальный многосегментный зажим (Multi-Finger Grip) для фиксации изоляции

Материал — чистая электролитическая медь с лужением для защиты от коррозии

Термостойкая нейлоновая изоляция (до 105°C)

Конструкция с пропаянным швом (Brazed Seam) для защиты от разрыва гильзы

Применение

Системы управления гражданской и военной авиации (согласно AS25036).

Промышленная автоматика и станки с высоким уровнем вибрации.

Энергетическое оборудование и распределительные щиты с использованием кабелей в EPR-изоляции.

Транспортное машиностроение и морская электроника.

Критические узлы бортовых электросетей спецтехники.

Преимущества

Максимальная электропроводность: использование рафинированной меди минимизирует падение напряжения и нагрев соединения.

Надежность контакта: глубокие внутренние насечки (V-образные канавки) в гильзе увеличивают площадь контакта и прочность на разрыв.

Оптимизированный монтаж: воронкообразный вход (Funnel Entry) исключает загибание отдельных жил проводника при заведении в терминал.

Долговечность в тяжелых условиях: нейлоновая оболочка устойчива к химическим воздействиям и температурным перепадам, сохраняя диэлектрические свойства.

Целостность соединения: многосегментный захват изоляции снимает механическое напряжение с места обжима, работая как встроенный демпфер.

FAQ

Требуется ли специализированный инструмент для обжима серии YAE-N?

Для обеспечения заявленных характеристик по стандартам SAE-AS7928 рекомендуется использовать сертифицированный храповый инструмент Burndy (например, серии MR8-33) или пневматические прессы, обеспечивающие правильную деформацию многосегментного зажима.

Как многосегментный зажим влияет на срок службы соединения?

В условиях вибрации обычные клеммы концентрируют нагрузку на медных жилах, что ведет к их усталостному разрушению. Система Multi-Finger переносит механическую нагрузку на изоляцию кабеля, увеличивая ресурс соединения в 3-4 раза.

В чем преимущество пропаянного шва (Brazed Seam) перед обычным стыковым?

Пропаянный шов позволяет производить обжим с любой стороны гильзы. Он не раскрывается при деформации, что гарантирует максимальную плотность прилегания меди к жиле и стабильное переходное сопротивление в течение всего срока гарантии.

Burndy YAE14N1

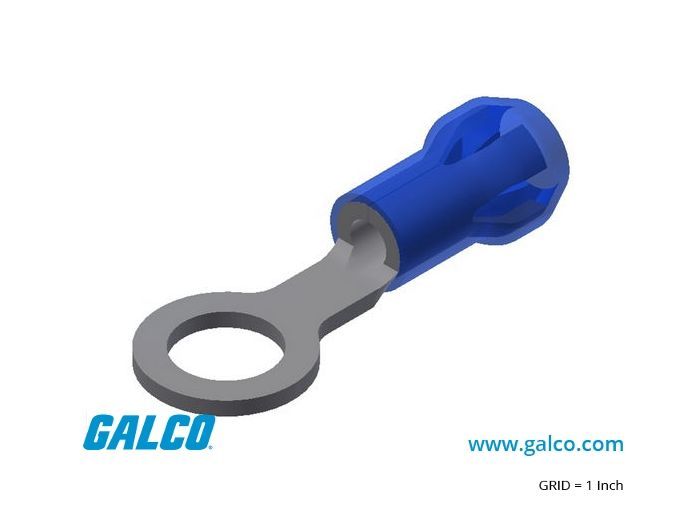

Клемма Burndy YAE14N1 серии INSULUG представляет собой высоконадежное решение для создания электрических соединений в условиях повышенных вибрационных нагрузок. Инженерная особенность модели заключается в использовании многосегментного металлического зажима внутри нейлонового корпуса, который обеспечивает превосходную фиксацию на эластичных типах изоляции (EPR и др.), предотвращая излом жилы у основания. В отличие от стандартных клемм, YAE14N1 имеет пропаянный шов гильзы, что гарантирует равномерное распределение давления при обжиме и исключает раскрытие шва. Маркировка YAE14N1 указывает на совместимость с проводниками калибра 16-14 AWG и крепежными шпильками типоразмера #6-#8.
