Burndy YAE18N1

Артикул: YAE18N1

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YAE18N1

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Диапазон сечений: 22-18 AWG (примерно 0.34 – 1.0 мм²).

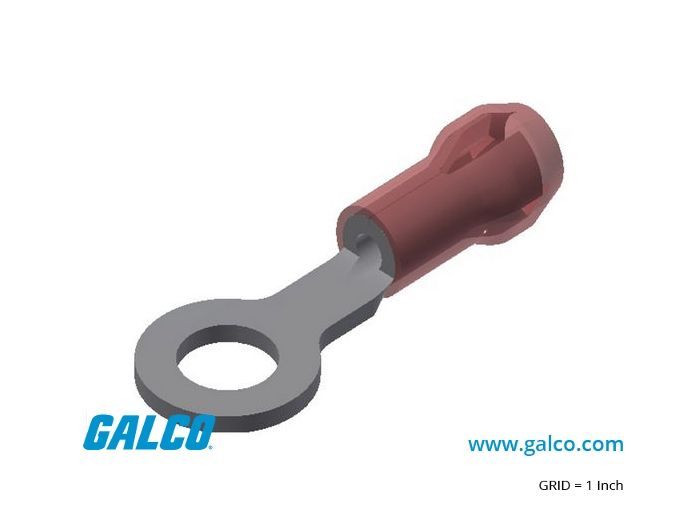

Тип контакта: Кольцевая клемма (Ring Terminal).
Материал изоляции: Нейлон (NYLON) с цветовой кодировкой.
Температурный предел: До 105°C (221°F).
Совместимый инструмент: Рекомендуется использование сертифицированного инструмента Burndy (например, серии MR8-33) для сохранения гарантии качества шва.
Стандарты: AS25036 Class 2, SAE-AS7928, UL Listed, CSA Certified.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Соответствие военным стандартам AS25036 Class 2 и SAE-AS7928 для критических узлов

Многопальцевый зажим (Multi-Finger Insulation Grip) для работы с EPR и эластичной изоляцией

Корпус из чистой электролитической меди для максимальной проводимости и пластичности

Пропаянный шов (Brazed Seam) гильзы, предотвращающий разрыв при опрессовке

Термостойкая нейлоновая изоляция с рабочим диапазоном до 105°C

Применение

Авиастроение и оборонная промышленность (бортовые системы электроснабжения).

Промышленные системы автоматизации с высокой частотой вибрации исполнительных механизмов.

Сборка щитового оборудования, использующего кабели с EPR-изоляцией (этиленпропиленовая резина).

Железнодорожный транспорт и морское приборостроение.

Ремонт и модернизация распределительных систем, требующих строгого соответствия стандартам MIL-SPEC.

Преимущества

Улучшенная фиксация изоляции: Конструкция multi-finger grip эффективно снимает механическое напряжение с медных жил, обеспечивая встроенную защиту от перегибов.

Оптимальная проводимость: Использование чистого медного сплава минимизирует падение напряжения и нагрев соединения под нагрузкой.

Легкость монтажа: Воронкообразный вход (Smooth Funnel Entry) исключает заворачивание отдельных жил провода при вставке в терминал.

Долговечность в агрессивных средах: Луженая медь в сочетании с качественным нейлоном обеспечивает коррозийную стойкость и сохранение диэлектрических свойств.

Надежность шва: Пропаянная гильза позволяет производить опрессовку в любом положении, не опасаясь раскрытия стыка.

FAQ

Можно ли использовать YAE18N1 с одножильным проводом?

Данные терминалы оптимизированы для многожильного медного провода. При использовании с одножильным проводом эффективность внутренней насечки (V-groove) снижается, что может негативно сказаться на прочности соединения при вибрации.

В чем преимущество нейлона перед ПВХ (PVC) в данной модели?

Нейлоновая изоляция более устойчива к воздействию химикатов, масел и выше по температурному порогу (105°C против 75-90°C у ПВХ). Кроме того, нейлон не поддерживает горение и более пластичен при низких температурах.

Как проверить подлинность и соответствие MIL-SPEC после монтажа?

Маркировка на упаковке и самой клемме должна соответствовать парт-номеру YAE18N1. Для полной уверенности в соблюдении стандартов SAE-AS7928 необходимо использовать калиброванный инструмент Burndy, обеспечивающий контроль усилия сжатия.

Burndy YAE18N1

Клемма Burndy YAE18N1 серии INSULUG™ представляет собой высоконадежное решение для создания неразборных соединений в цепях управления и питания. Данная модель разработана инженерами Burndy специально для сред с повышенной вибрационной нагрузкой, где обычные клеммы могут привести к излому жилы. Маркировка YAE18N1 указывает на совместимость с сечением провода 22-18 AWG и наличие нейлонового изолятора. В отличие от стандартных коннекторов, здесь применена технология глубоких V-образных насечек (Deep V Groove) внутри гильзы, что гарантирует газоплотный контакт и исключительную прочность на разрыв. Это профессиональный компонент, который выбирают для систем, где цена отказа оборудования критически высока.
