Burndy YAE22G13

Артикул: YAE22G13

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YAE22G13

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Диапазон сечений: 26-20 AWG (0.13 - 0.5 мм²).
Размер шпильки (Stud Size): #4 - #6 (M3 - M3.5).
Материал контакта: Чистая электролитическая медь с лужением.
Тип изоляции: Нейлон (NYLON) с внутренним металлическим зажимом.
Сертификация: AS25036 Class 2, SAE-AS7928, температурный рейтинг 105°C.
Конструкция шва: Brazed Seam (запаянный шов).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Изготовлена из чистой электролитической меди для максимальной проводимости и пластичности при опрессовке.

Запаянный шов (Brazed Seam) предотвращает раскрытие гильзы и обеспечивает долговечность соединения.

Уникальный многопальцевый зажим Multi-Finger Insulation Grip для работы с эластичной изоляцией (EPR, бумага).

Соответствие жестким военным стандартам AS25036 Class 2 и SAE-AS7928.

Воронкообразный вход (Smooth Funnel Entry) исключает загибание жил при вставке тонких проводов 26-20 AWG.

Применение

Бортовое оборудование авиационной и аэрокосмической техники (MIL-SPEC задачи).

Промышленные системы автоматизации с высокой вибрационной нагрузкой.

Подключение датчиков и исполнительных механизмов в нефтегазовой отрасли, где используется кабель с EPR-изоляцией.

Сложное медицинское оборудование и прецизионные измерительные приборы.

Преимущества

Технология Multi-finger Grip: Идеально подходит для работы с эластичными и труднозакрепляемыми типами изоляции, предотвращая её «сползание» даже при изгибах.

Высокая электропроводность: Использование рафинированной меди минимизирует падение напряжения в слаботочных цепях управления.

Механическая прочность: Пропаянный шов гильзы позволяет обжимать клемму в любом положении без риска растрескивания металла.

Термическая стойкость: Нейлоновая изоляция сохраняет свои диэлектрические свойства при температуре до 105°C, что соответствует промышленным и оборонным требованиям.

FAQ

Можно ли использовать YAE22G13 с проводами сечением более 0.5 мм²?

Нет, данная модель строго ограничена диапазоном 26-20 AWG. Для больших сечений необходимо выбирать другие позиции в серии YAE-G, чтобы обеспечить корректную плотность опрессовки и работу многопальцевого зажима.

Требуется ли специальный инструмент для монтажа этих клемм?

Для обеспечения соответствия стандартам AS25036 и SAE-AS7928 рекомендуется использовать оригинальный храповый инструмент Burndy, гарантирующий полный цикл обжатия. Это критично для правильной деформации металлических пальцев захвата изоляции.

В чем принципиальное отличие серии YAE-G от стандартных нейлоновых клемм?

Ключевое отличие — наличие Multi-Finger Insulation Grip. В обычных клеммах изоляция просто зажимается трубкой, а в YAE-G металлические зубцы физически внедряются в оболочку, что в разы увеличивает усилие на разрыв и виброустойчивость соединения.

Burndy YAE22G13

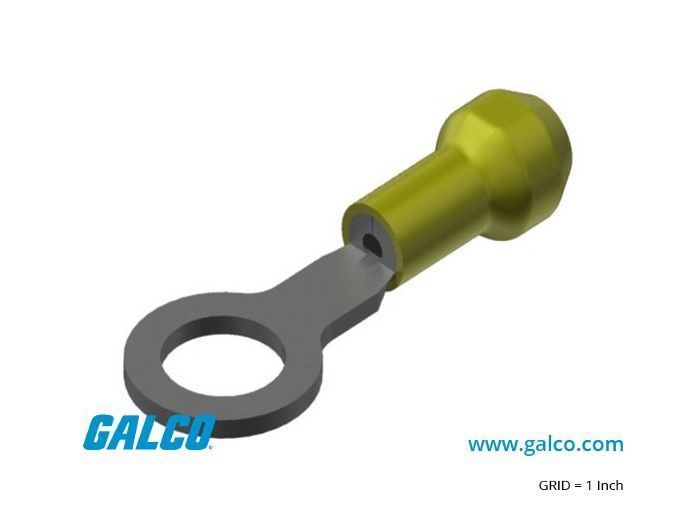

Кольцевая беспаечная клемма Burndy YAE22G13 серии INSULUG™ спроектирована специально для критически важных узлов, где требуется повышенная надежность удержания изоляции. Инженерная особенность модели — металлические фиксирующие «пальцы» внутри нейлонового корпуса, которые мертво захватывают оболочку кабеля, обеспечивая непревзойденную вибростойкость и разгрузку натяжения. Маркировка YAE22G13 указывает на применение с проводниками сечением 26-20 AWG под крепеж типоразмера #4-6. Это профессиональное решение для работы с кабелями в EPR-изоляции, которые часто проскальзывают в стандартных клеммах. Глубокие V-образные насечки внутри гильзы гарантируют газонепроницаемый контакт и минимальное переходное сопротивление.
