Burndy YGHP29C2

Артикул: YGHP29C2

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 177 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YGHP29C2

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Совместимость проводников: Основной (Run) — 1/0 AWG - 250 kcmil; Ответвление (Tap) — #4 Solid - #2 Str.
Материал: Электротехническая кованая медь с высокой проводимостью.
Среда эксплуатации: Прямая прокладка в земле, заливка в бетон, открытый воздух.
Инструментарий: Требуется гидравлический пресс с соответствующими матрицами (U-die), например, Burndy Y750 или Y46.
Стандарты: UL467, CSA Certified, IEEE 837 (соответствие требованиям к заземляющим разъемам).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Неразъемное компрессионное соединение (тип Figure 5) для максимальной надежности заземления

Материал — кованая медь высокой проводимости (wrought copper) для минимизации потерь

Допуск к прямой прокладке в грунте и бетоне (Direct Burial) без дополнительной защиты

Заводское заполнение контактной пастой PENETROX E с герметизацией для защиты от окисления

Сертификация для систем молниезащиты и заземляющих стержней

Применение

Создание магистральных сетей заземления промышленных предприятий и подстанций.

Соединение медных проводников с заземляющими стержнями (ground rods) в системах молниезащиты.

Организация заземляющих контуров внутри бетонных фундаментов зданий (Ufer ground).

Параллельное и Т-образное соединение медных кабелей в смотровых колодцах и кабельных трассах.

Преимущества

Исключительная коррозийная стойкость: Использование чистой кованой меди в сочетании с ингибитором PENETROX E предотвращает гальваническую коррозию даже в агрессивных грунтах.

Эффективность при токах КЗ: Конструкция выдерживает предельные токовые нагрузки, характерные для систем защиты от молний, сохраняя целостность контура.

Технологичность монтажа: Наличие герметичной ленты (strip sealed) гарантирует свежесть антиоксидантного состава внутри соединителя до момента установки.

Постоянство характеристик: В отличие от механических разъемов, компрессионное соединение не требует периодической подтяжки и проверки момента затяжки.

FAQ

Можно ли использовать YGHP29C2 для соединения медного кабеля со стальной арматурой?

Данная модель предназначена для соединений 'медь-медь'. Для крепления к арматуре или стальным конструкциям рекомендуется использовать специализированные зажимы Burndy серии YGIB или аналоги с соответствующим покрытием во избежание электрохимической коррозии.

Нужно ли удалять пасту PENETROX E перед опрессовкой?

Нет, пасту удалять категорически нельзя. Она необходима для разрушения оксидной пленки на жилах и защиты контактного пятна от влаги. Нужно лишь снять защитную ленту непосредственно перед вводом проводника.

Каков расчетный срок службы такого соединения в грунте?

При соблюдении технологии опрессовки и использовании оригинальных матриц, срок службы неразъемного соединения Burndy сопоставим со сроком службы самой заземляющей системы (более 30-40 лет), так как узел становится фактически монолитным.

Burndy YGHP29C2

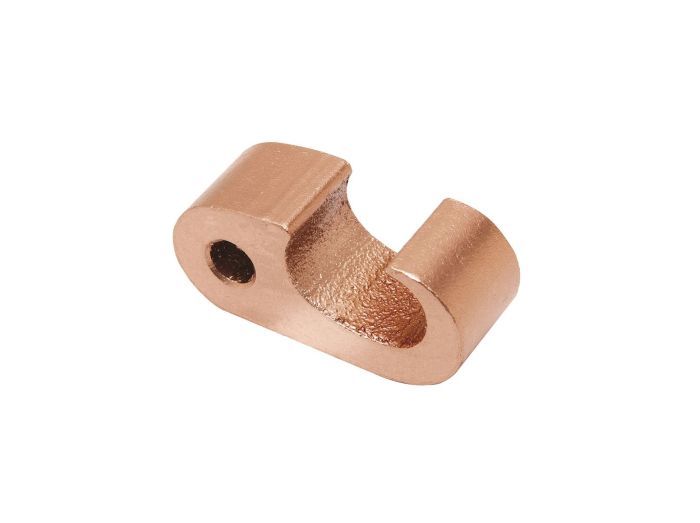

Burndy YGHP29C2 представляет собой специализированный С-образный ответвитель (тип Figure 5), разработанный инженерами для создания неразъемных соединений в сетях заземления. Особенность конструкции заключается в наличии двух желобов: открытый профиль позволяет подключать заземляющий стержень к непрерывному прогону кабеля, в то время как второй желоб предназначен строго для ответвления. В отличие от болтовых зажимов, данная гильза при монтаже методом опрессовки создает молекулярную связь, исключая ослабление контакта из-за вибраций или теплового расширения.

Маркировка серии YGHP указывает на высокомощное исполнение для систем молниезащиты. Данная модель оптимизирована для работы с широким диапазоном сечений: от 1/0 AWG до 250 kcmil на основной линии и от #4 Sol до #2 Str на ответвлении. Это идеальное решение для объектов с жесткими требованиями к переходному сопротивлению, где обслуживание узлов заземления после монтажа невозможно или экономически нецелесообразно.
