Burndy YNA54RT

Артикул: YNA54RT

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 505 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YNA54RT

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Тип проводника: ACSR (Aluminum Conductor Steel Reinforced) сечением 1431 kcmil.
Тип монтажа: Опрессовка (Compression) с использованием гидравлических прессов (Y45, Y46, Y60).
Материал: Высокопрочный алюминиевый сплав без покрытия.
Температурный режим: Эксплуатация при длительных токовых нагрузках до 90°C (кратковременно до 150°C при КЗ).
Геометрия: Прямой хвостовик (0 градусов), одна или несколько монтажных площадок под болтовое соединение.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Предназначен для ACSR проводников сечением 1431 kcmil

Исполнение 0° (прямая клемма) для стандартных терминальных соединений

Высокая механическая прочность на разрыв, соответствующая стандартам ЛЭП

Изготовлен из высокопроводящего алюминиевого сплава

Совместимость с гидравлическим инструментом Burndy серии HYPRESS

Применение

Строительство и реконструкция магистральных линий электропередач (ЛЭП).

Подключение силовых трансформаторов и выключателей на подстанциях 110-750 кВ.

Организация ответвлений от магистральных шин переменного тока.

Промышленные системы электроснабжения сверхвысокой мощности.

Преимущества

Минимизация потерь на переходном сопротивлении: Прецизионная обработка внутренней поверхности гильзы обеспечивает максимальную площадь контакта.

Стойкость к атмосферной коррозии: Специализированный алюминиевый сплав устойчив к окислению в условиях открытых распределительных устройств (ОРУ).

Термическая стабильность: Коэффициент теплового расширения материала согласован с параметрами ACSR кабелей, предотвращая ослабление зажима при циклических нагрузках.

Простой контроль монтажа: Четкая маркировка зон опрессовки на корпусе изделия снижает вероятность ошибки персонала.

FAQ

Какие матрицы (dies) необходимы для установки клеммы YNA54RT?

Для опрессовки YNA54RT требуются стандартные матрицы Burndy серии L (например, L806 или аналогичные в зависимости от используемого пресса). Всегда сверяйтесь с таблицей выбора матриц для серии YNA-RT15.

Требуется ли использование антикоррозийной пасты при монтаже?

Да, для обеспечения долговечности соединения и предотвращения окисления алюминия крайне рекомендуется использовать ингибитор коррозии PENETROX™ A-13 непосредственно перед опрессовкой.

Соответствует ли данная клемма стандартам ANSI C119.4?

Клеммы Burndy серии YNA спроектированы в соответствии с требованиями ANSI C119.4 для электрических соединителей, используемых в коммунальных электросетях, что гарантирует их надежность в тяжелых условиях эксплуатации.

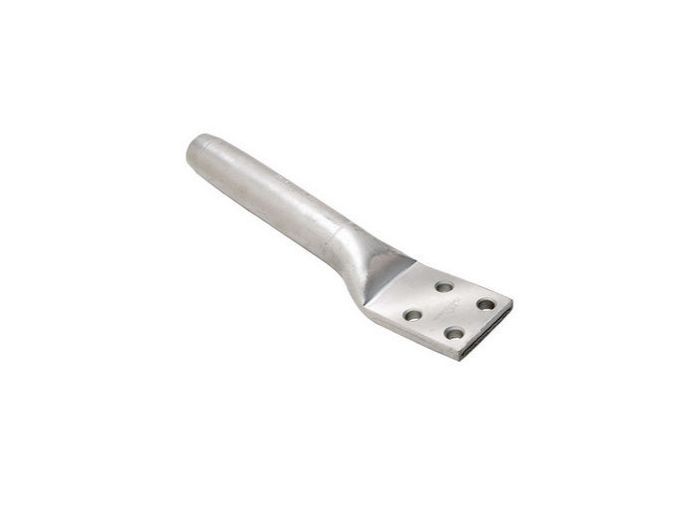

Burndy YNA54RT

Burndy YNA54RT — это специализированная компрессионная клемма (HYLUG™) из серии YNA-RT, разработанная для работы в сетях высокого напряжения. Как инженер, отмечу, что данная модель критически важна для обеспечения надежного электрического контакта в местах сопряжения ACSR-кабелей (сталеалюминиевых проводов) с оборудованием подстанций. Маркировка '1431' точно определяет совместимое сечение проводника, что исключает риск возникновения 'горячих точек' из-за неплотного прилегания. Конструкция с нулевым углом наклона (0 DEG) упрощает монтаж в стандартных распределительных устройствах, обеспечивая линейную передачу нагрузки. В отличие от литых аналогов, штампованная структура YNA54RT гарантирует однородность металла и отсутствие скрытых пустот, что критично при эксплуатации под высокой нагрузкой.
