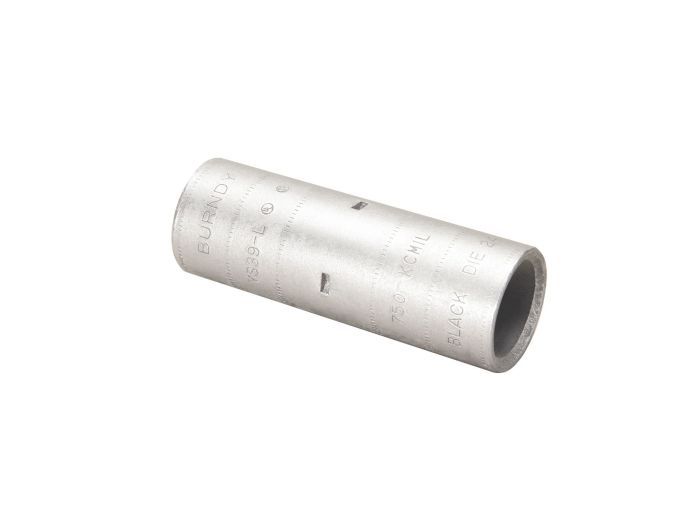

Burndy YS39L

Артикул: YS39L

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 131 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YS39L

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Материал проводника: Только медь (CU). Использование с алюминием не допускается.
Сечение кабеля: 750 kcmil (MCM).
Тип монтажа: Компрессионный (опрессовка гидравлическим прессом).
Инструментальная совместимость: Требуется применение матриц Burndy (Die Index) согласно цветовой маркировке.
Температурный режим: Рассчитан на эксплуатацию при рабочих температурах силового кабеля (до 90°C и выше в зависимости от изоляции).
Напряжение: Подходит для применения в цепях до 35 кВ при соблюдении технологий изоляции стыка.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Высокая электропроводность: изготовлен из электротехнической кованой меди (wrought copper)

Компактный дизайн YS-L: стандартная длина гильзы для монтажа в условиях ограниченного пространства

Система 4-х центральных стопоров: гарантирует равномерную и глубокую вставку проводников с обеих сторон

Цветовая и буквенная маркировка: упрощает идентификацию сечения (750 MCM) и подбор обжимных матриц

Надежность соединения: беспаечный метод опрессовки минимизирует переходное сопротивление

Применение

Промышленные электросети: соединение и удлинение силовых кабелей в цехах и на подстанциях.

Системы бесперебойного питания (ИБП): сборка аккумуляторных перемычек и магистралей в ЦОД.

Коммутационное оборудование: использование в ГРЩ и ВРУ при дефиците места для изгиба кабеля.

Инфраструктурные объекты: монтаж систем заземления и молниезащиты зданий.

Преимущества

Цельнотянутая конструкция: Отсутствие швов повышает структурную целостность соединения при экстремальных механических и термических нагрузках.

Контроль глубины заделки: Четыре внутренних стопора физически ограничивают ход жилы, исключая человеческий фактор и недожим одной из сторон.

Электрохимическая совместимость: Высокочистая медь с защитным покрытием предотвращает гальваническую коррозию в месте контакта.

Упрощенный аудит безопасности: Нанесенные данные о типоразмере и цветовой код позволяют инспектору мгновенно проверить соответствие матрицы инструмента установленному фитингу.

FAQ

Какие гидравлические прессы рекомендуются для установки YS39L?

Для опрессовки наконечников 750 MCM рекомендуется использовать гидравлический инструмент Burndy серии PAT750 или Y750 с соответствующими матрицами (U-die). Обязательно соблюдайте количество жимов, указанное в технической документации производителя.

Нужно ли наносить токопроводящую пасту внутрь муфты перед монтажом?

Для медных соединений использование ингибиторов коррозии (например, PENETROX) желательно, но не всегда обязательно, если жила и муфта чистые. Однако это значительно продлевает срок службы соединения в условиях высокой влажности.

В чем экономическое преимущество использования YS39L по сравнению с болтовыми соединителями?

Компрессионное соединение YS39L является неразборным и необслуживаемым. В долгосрочной перспективе это исключает затраты на периодическую подтяжку болтов и тепловизионный контроль ослабших контактов, обеспечивая наименьшую совокупную стоимость владения (TCO).

Burndy YS39L

Burndy YS39L представляет собой промышленную стыковую муфту (Butt Splice) серии HYLINK™, разработанную для высоконадежного соединения медных силовых кабелей сечением 750 MCM. Как инженерное решение, модель YS39L решает проблему баланса между физическими габаритами и качеством контакта: стандартная длина гильзы позволяет производить монтаж в тесных распределительных коробках и кабельных лотках, обеспечивая при этом достаточную площадь контакта для передачи больших токов без перегрева. Маркировка 'YS-L' указывает на оптимизированную длину корпуса, что делает этот терминал идеальным для модернизации существующих систем, где запас кабеля ограничен. В отличие от литых аналогов, использование кованой меди исключает образование пустот и микротрещин при циклической нагрузке и опрессовке тяжелым гидравлическим инструментом.
