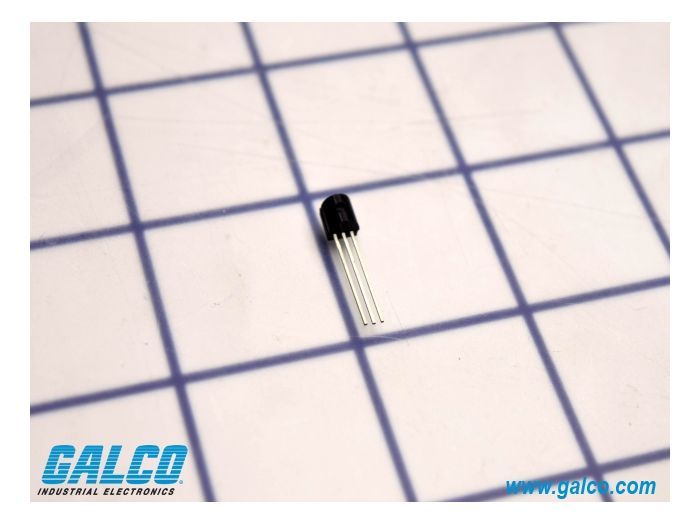

Central Semiconductor MPSA77

Артикул: MPSA77

Изготовитель: CENTRAL SEMICONDUCTOR

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MPSA77

Раздел

Подраздел

Central Semiconductor

Вес

Тип проводимости: PNP Darlington
Напряжение коллектор-эмиттер (Vceo): до 60V (типовое для серии)
Максимальный ток коллектора (Ic): 500mA
Рассеиваемая мощность (Pd): 625mW
Тип монтажа: Through-Hole (в отверстия), корпус TO-92
Напряжение база-эмиттер (Vbe on): Характерно повышенное (1.2V - 1.5V) из-за последовательного соединения переходов
Ограничения: Требуется соблюдение мер антистатической защиты при монтаже

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда CENTRAL SEMICONDUCTOR на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Высокий коэффициент усиления по току (Darlington configuration) для работы со слабыми сигналами

Компактный отраслевой стандарт корпуса TO-92 для плотного монтажа на печатные платы

Низкое напряжение насыщения, обеспечивающее энергоэффективность каскада

Широкий температурный диапазон эксплуатации от -65°C до +150°C

Стабильные параметры линейности в широком диапазоне токов коллектора

Применение

Предусилители низкой частоты с высоким входным сопротивлением

Драйверы маломощных реле, соленоидов и светодиодных индикаторов в системах автоматики

Выходные каскады датчиков освещенности, температуры и влажности

Схемы сенсорных переключателей и бесконтактных детекторов

Системы автоматического регулирования усиления (АРУ) в радиоприемной аппаратуре

Преимущества

Максимальная чувствительность: Архитектура Дарлингтона позволяет достигать коэффициента hFE свыше 10 000, что позволяет управлять мощными нагрузками напрямую от микромощных источников сигнала.

Минимизация теплового дрейфа: Интеграция пары транзисторов в едином корпусе TO-92 гарантирует идентичность тепловых характеристик переходов, что критично для стабильности аналоговых усилителей.

Оптимизация площади PCB: Заменяя связку из двух транзисторов и резистивного обвязочного контура, MPSA77 существенно высвобождает пространство на плате и снижает паразитную емкость монтажа.

FAQ

В чем главное преимущество MPSA77 перед обычным PNP транзистором в схемах переключения?

Главное преимущество — сверхвысокий коэффициент усиления. Это позволяет переключать токи до 500мА при токе базы всего в несколько микроампер, что исключает необходимость использования дополнительных драйверов между микроконтроллером и транзистором.

Каковы рекомендации по теплоотводу для данного корпуса TO-92?

При работе на токах, близких к 500мА, рекомендуется оставлять длину выводов не менее 5-10 мм от платы для улучшения теплоотдачи или использовать медные полигоны на плате в качестве радиатора через выводы.

Существуют ли комплементарные пары для MPSA77 для двухтактных схем?

Да, комплементарной NPN парой для MPSA77 является транзистор MPSA27. Их совместное использование позволяет строить высокоэффективные двухтактные усилители мощности и драйверы двигателей.

Central Semiconductor MPSA77

Central Semiconductor MPSA77 представляет собой кремниевый PNP транзистор, выполненный по схеме Дарлингтона. Данный компонент спроектирован инженерами для задач, требующих экстремально высокого коэффициента усиления при минимальном токе базы, что делает его незаменимым в прецизионных цепях управления. В отличие от стандартных биполярных транзисторов, MPSA77 объединяет два транзисторных перехода на одном кристалле, обеспечивая превосходную температурную компенсацию и стабильность рабочей точки. Выбор этой модели оправдан в случаях, когда необходимо минимизировать количество дискретных компонентов, сохраняя при этом высокую чувствительность входного каскада.
