CKE Z15L121

Артикул: Z15L121

Изготовитель: CKE

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики Z15L121

Раздел

Варисторы с оксидом металла

Подраздел

CKE

Вес

Максимальное рабочее напряжение: 300 VAC / 385 VDC
Напряжение ограничения (Clamping Voltage): до 810 В при заданном токе
Тип корпуса: Радиальные выводы (Radial Leads) для сквозного монтажа (THT)
Пиковый импульсный ток: 6500 А (импульс 8/20 мкс)
Энергетическая стойкость: 60 Джоулей
Климатическое исполнение: Эксплуатация в широком температурном диапазоне промышленных стандартов

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда CKE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Высокий пиковый ток до 6500 А для надежной защиты от импульсных перенапряжений

Энергоемкость до 60 Дж обеспечивает устойчивость к мощным переходным процессам

Широкий диапазон рабочих напряжений: до 300 VAC и 385 VDC

Низкая установившаяся мощность рассеивания для энергоэффективности схем

Компактное исполнение с радиальными выводами для стандартного монтажа на плату

Применение

Защита входных каскадов импульсных блоков питания (SMPS) от сетевых выбросов

Подавление искрения и выбросов самоиндукции на контактах реле и в обмотках электродвигателей

Интеграция в сетевые фильтры и устройства защиты от перенапряжений (УЗИП)

Защита контроллеров промышленной автоматизации и систем ЧПУ

Применение в телекоммуникационном оборудовании для защиты линий передачи данных

Преимущества

Превосходное ограничение (Clamping Efficiency): минимизация остаточного напряжения защищает компоненты с низким порогом пробоя

Высокая перегрузочная способность: выдерживает повторяющиеся импульсы тока без значительного дрейфа параметров

Нелинейная характеристика в широком диапазоне: стабильная работа как при малых помехах, так и при мощных выбросах

Сертифицированная надежность: соответствие стандартам UL и CSA подтверждает безопасность применения в промышленном оборудовании

FAQ

Как правильно рассчитать необходимое напряжение варистора для сети 220В?

Для сети 220 VAC рекомендуется выбирать варисторы с максимальным рабочим напряжением (VAC) не менее 275-300 В. Модель Z15L121 с порогом 300 VAC обеспечивает необходимый запас прочности, предотвращая ложные срабатывания при кратковременных колебаниях в сети.

Каков ресурс работы варистора Z15L121 при частых скачках напряжения?

Срок службы зависит от поглощаемой энергии. При работе в пределах номинальных 60 Дж варистор выдерживает тысячи срабатываний. Однако после воздействия экстремальных токов (близких к 6500 А) рекомендуется проверка компонента на предмет изменения тока утечки, так как MOV-структуры склонны к постепенной деградации.

Требуются ли специальные условия для монтажа или дополнительное охлаждение?

Благодаря низкой установившейся мощности рассеивания, Z15L121 не требует активного охлаждения. При монтаже на печатную плату следует обеспечивать достаточный зазор между выводами согласно стандартам пробивного напряжения и использовать предохранитель в цепи для защиты от необратимого пробоя варистора.

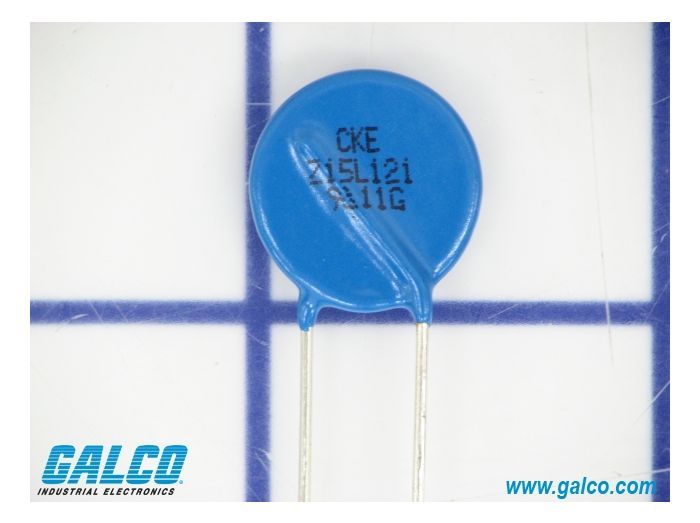

CKE Z15L121

Варистор CKE Z15L121 — это высокоэффективный полупроводниковый ограничитель напряжения на основе оксида металла (MOV), входящий в профессиональную серию L. Как экспертное решение, данный компонент обладает ярко выраженной нелинейной вольт-амперной характеристикой: он мгновенно снижает свое сопротивление при возникновении скачка напряжения, надежно защищая чувствительную электронику. Маркировка Z15L121 указывает на использование оксида цинка, типоразмер диска 15 мм и специфические вольтажные характеристики. В отличие от стандартных супрессоров, модель Z15L121 предлагает более эффективный баланс между током ограничения и поглощаемой энергией, что критически важно для защиты индуктивных нагрузок и входных цепей питания.
