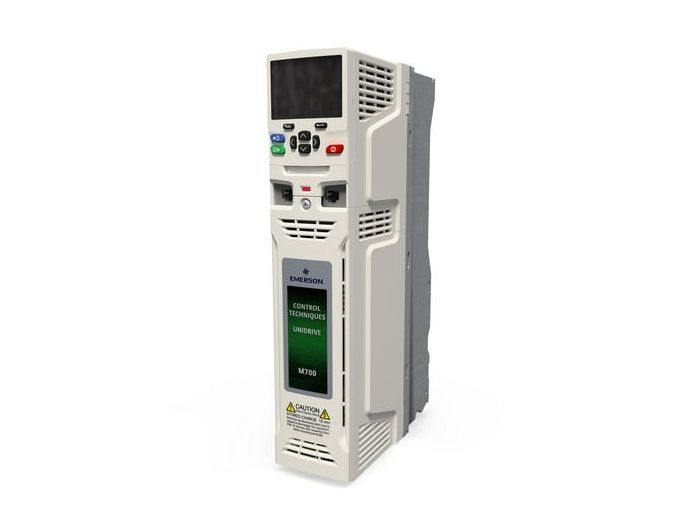

Control Techniques M701-03400078A10101AB100

Артикул: M701-03400078A10101AB100

Изготовитель: Control Techniques

Control Techniques M701-03400078A10101AB100 0

Новый продукт Запросить стоимость и остатки 3 900 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M701-03400078A10101AB100

Раздел

Переменный ток

Подраздел

Control Techniques

Вес

Напряжение питания: 380–480 В AC (допустима работа от 1 или 3 фаз в зависимости от нагрузки).
Номинальный ток: 7.8 А (тяжелый режим - Heavy Duty).
Интерфейсы связи: Встроенный RS485 (Modbus RTU).
Монтаж: Панельный монтаж (Panel Mounted), исполнение IP20.
Температурный режим: Эксплуатация от -20°C до +40°C без снижения характеристик (до +55°C с дерейтингом).
Совместимость с двигателями: Асинхронные (IM), синхронные (PM), серво (Servo), линейные двигатели.
Конфигурация: Поставляется без клавиатуры (требуется CI-Keypad или кабель связи для настройки).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Control Techniques на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Универсальное управление: поддержка асинхронных двигателей, двигателей с постоянными магнитами и высокодинамичных сервомоторов в открытом и замкнутом контуре.

Встроенный протокол Modbus RTU (RS485): обеспечивает бесшовную интеграцию в существующие промышленные сети без дополнительных затрат на шлюзы.

Высокая перегрузочная способность: до 200% для тяжелых режимов работы, что гарантирует стабильность при резких скачках нагрузки.

Компактный типоразмер 3 (Frame 3): оптимальная плотность мощности для монтажа в ограниченном пространстве электротехнических шкафов.

Интегрированный ПЛК: возможность реализации локальной логики управления (Machine Control Studio) без использования внешнего контроллера.

Применение

Металлообрабатывающие станки: управление шпинделями и приводами подачи с высокой точностью позиционирования.

Подъемно-транспортное оборудование: крановые системы, лебедки и высокоскоростные конвейеры с необходимостью контроля момента на нулевой скорости.

Полиграфическое и упаковочное производство: синхронизация нескольких осей (электронный вал) и работа с намотчиками/размотчиками.

Экструдеры и миксеры: поддержание стабильного крутящего момента при изменении вязкости материала.

Испытательные стенды: имитация динамических нагрузок в автомобильной и аэрокосмической промышленности.

Преимущества

Максимальная динамика управления: Пропускная способность контура тока 3300 Гц и контура скорости 250 Гц обеспечивают исключительную точность в задачах позиционирования.

Гибкая система обратной связи: Универсальный порт поддерживает подключение до двух датчиков (Incremental, SinCos, EnDat, SSI, BiSS, Resolver) без дополнительных плат расширения.

Энергоэффективность и ресурс: Алгоритмы оптимального управления магнитным потоком снижают потери в двигателе, а интеллектуальное управление вентиляторами охлаждения продлевает срок службы подшипников.

Функциональная безопасность: Встроенный вход Safe Torque Off (STO) соответствует уровню SIL3/PLe, что позволяет упростить схему аварийного отключения оборудования.

Расширяемость (SI-слоты): Три встроенных слота для модулей расширения позволяют добавить интерфейсы EtherCAT, PROFINET, дополнительные входы/выходы или модули безопасности.

FAQ

Как произвести настройку привода, если в комплекте нет панели управления (No Kypd)?

Настройка осуществляется через бесплатное ПО Unidrive M Connect. Для подключения к ПК потребуется адаптер USB-RS485 (например, оригинальный кабель Control Techniques). Также можно отдельно приобрести съемную панель CI-Keypad (ЖК или LED).

Каков расчетный срок службы силовых конденсаторов в данной модели?

При соблюдении температурного режима +40°C и номинальной нагрузке, расчетный срок службы конденсаторов звена постоянного тока составляет более 10 лет. Рекомендуется проводить ежегодный осмотр и чистку системы охлаждения.

Можно ли использовать этот привод для замены старого Unidrive SP?

Да, серия M701 является функциональной заменой Unidrive SP. Она имеет аналогичную структуру параметров и использует протокол Modbus RTU, что минимизирует изменения в управляющей программе контроллера. Для монтажа в старые отверстия могут потребоваться адаптерные кронштейны.

Control Techniques M701-03400078A10101AB100

Control Techniques Unidrive M701 — это высокопроизводительный частотно-регулируемый привод, разработанный для систем, где требуется прецизионное управление моментом и скоростью. Модель M701-03400078 является прямой заменой легендарной серии Unidrive SP, сохраняя привычный протокол обмена данными Modbus RTU через встроенный порт RS485. Маркировка 03400078 указывает на 3-й габарит (Frame 3), работу в сетях 400В и номинальный ток 7.8А. Отсутствие встроенной панели управления (No Kypd) в данной конфигурации компенсируется возможностью настройки через ПК (ПО Unidrive M Connect) или удаленную панель, что снижает стоимость единицы оборудования при серийной сборке станков. Этот инвертор идеален для модернизации систем, где критична полоса пропускания контура тока (до 3300 Гц) и требуется минимальная задержка отклика.
