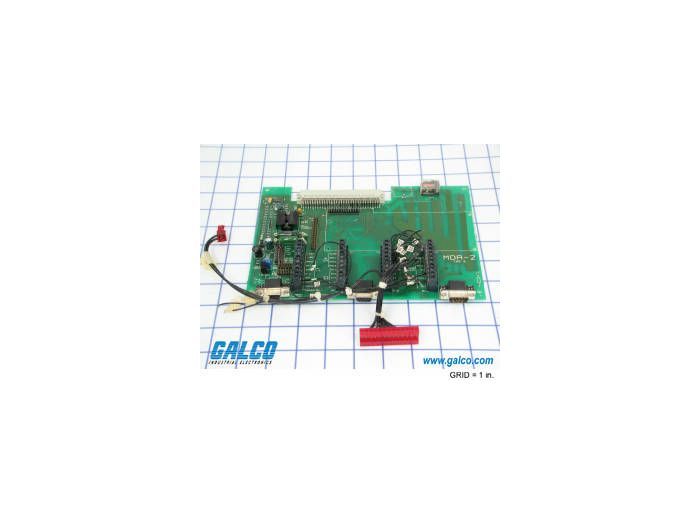

Control Techniques MDA-2

Артикул: MDA-2

Изготовитель: Control Techniques

Новый продукт Запросить стоимость и остатки 1 377 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MDA-2

Раздел

Ремонт

Подраздел

Control Techniques

Вес

Совместимые серии: Unidrive Classic (UNIxxxx), Mentor II, серия Maestro.
Типы входов: Дифференциальные квадратурные (A, B, Z) с частотой до 500 кГц.
Питание датчиков: Выбирается джамперами на плате (+5 В или +15 В DC).
Монтажный разъем: Установка во второй (большой) опциональный слот привода.
Условия эксплуатации: Рабочая температура 0–50°C, исполнение IP00 (внутренняя установка).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Control Techniques на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Интерфейс для подключения двух независимых инкрементальных энкодеров

Полная аппаратная совместимость с приводами Unidrive Classic и Mentor II

Встроенная функция эмуляции выходного сигнала (Buffered/Scaled Output)

Поддержка высокоскоростных дифференциальных сигналов RS422 и TTL

Возможность реализации систем точной синхронизации осей без внешнего ПЛК

Применение

Многодвигательные синхронные приводы (бумагоделательные машины, полиграфические станы).

Высокодинамичные системы реза (летучие пилы, вращающиеся ножи), где требуется привязка к скорости конвейера.

Подъемно-транспортное оборудование с компенсацией механического люфта через установку второго энкодера на барабан.

Модернизация станков с ЧПУ, использующих старые серии приводов Unidrive для управления шпинделем и подачей.

Преимущества

Повышенная точность синхронизации: Аппаратная обработка сигналов с двух датчиков исключает программные задержки в контуре регулирования.

Высокая ремонтопригодность: Схемотехника модуля позволяет проводить качественную диагностику и замену компонентов входных каскадов, что продлевает жизнь устаревшим системам управления.

Эмуляция энкодера (Daisy-chaining): Наличие имитированного выхода позволяет передавать сигнал положения на следующие приводы в цепи без потери качества сигнала.

Универсальность питания: Настраиваемый уровень выходного напряжения (5В или 15В) обеспечивает совместимость с широким спектром оптических и магнитных датчиков.

FAQ

Как переключить напряжение питания энкодера на модуле MDA-2?

Напряжение (5В или 15В) настраивается с помощью внутренних перемычек (jumpers) на плате модуля перед его установкой в слот привода. Обязательно сверьтесь со спецификацией энкодера, чтобы избежать выгорания входных цепей.

Какие признаки указывают на неисправность модуля при эксплуатации?

Основные симптомы: ошибки по обратной связи (Enc.d1/Enc.d2), нестабильное удержание позиции или «рывки» двигателя при синхронизации. Часто это связано с деградацией электролитических конденсаторов или повреждением входных драйверов RS422.

Почему ремонт MDA-2 выгоднее покупки нового или б/у модуля?

Модули MDA-2 сняты с производства, и цена на новые остатки на складах крайне высока. Б/у модули часто имеют скрытый износ компонентов. Компонентный ремонт в сервисном центре с проверкой на стенде гарантирует восстановление заводских характеристик при экономии до 60% бюджета.

Control Techniques MDA-2

Модуль MDA-2 (Multi-Encoder Interface) является специализированным решением для расширения возможностей обратной связи в приводах Control Techniques. Как инженеры, специализирующиеся на ремонте и обслуживании этой техники, мы выделяем MDA-2 как ключевой компонент для систем, где требуется одновременное управление по скорости и положению. Модуль позволяет приводу обрабатывать основной сигнал с двигателя и опорный сигнал с внешнего датчика (например, с линии или мастер-вала), что делает его незаменимым в задачах слежения. В отличие от стандартных интерфейсов, MDA-2 обеспечивает аппаратную фильтрацию шумов, что критически важно для стабильной работы в условиях мощных ЭМП.
