Crompton Instruments CI-TM120050

Артикул: CI-TM120050
Изготовитель: Crompton Instruments

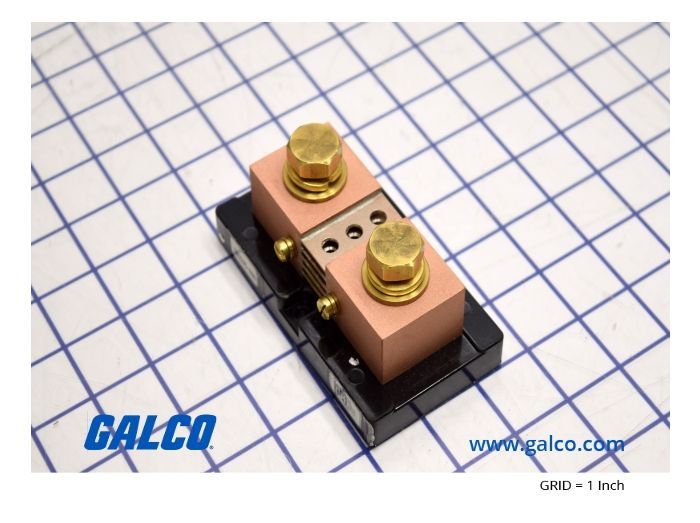

Thumbnail 0

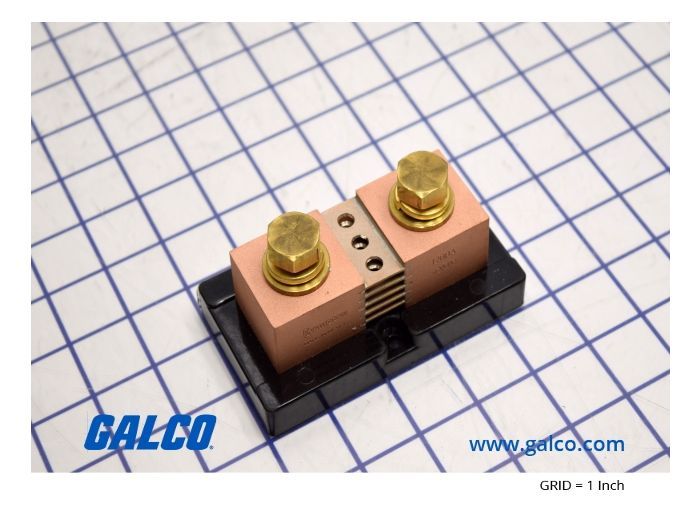

Thumbnail 1

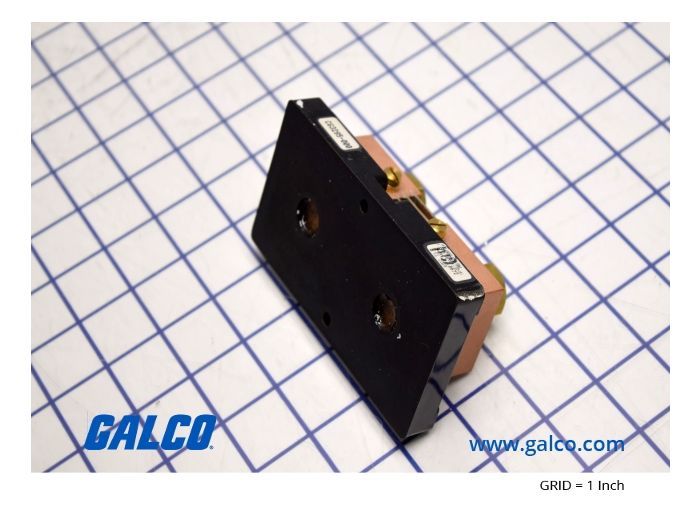

Thumbnail 2
Crompton Instruments CI-TM120050 0
Crompton Instruments CI-TM120050 1
Crompton Instruments CI-TM120050 2
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики CI-TM120050

Раздел
Базовое крепление
Подраздел
Crompton Instruments
Вес
  • Тип сигнала: Аналоговое падение напряжения (mV) пропорционально току.
  • Совместимость: Совместим с любыми стрелочными и цифровыми вольтметрами, имеющими входную шкалу 50 мВ.
  • Монтажные параметры: Требуется установка на изолированное основание или диэлектрическую панель (Base Mount).
  • Ограничения: Не рекомендуется эксплуатация при постоянной нагрузке свыше 80% от номинала в невентилируемых корпусах (согласно общим правилам КИПиА).
  • Температурный режим: Эксплуатация в стандартном промышленном диапазоне с учетом естественной конвекции.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Crompton Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Прецизионный класс точности ±0.25% для ответственных систем мониторинга
Высокая номинальная нагрузка до 1200А в компактном форм-факторе
Стандартизированный выходной сигнал 50 мВ для универсальной совместимости
Облегченная конструкция (Lightweight) снижает нагрузку на несущие шины и панели
Стабильное базовое крепление (Base Mount) для надежной фиксации
Применение
Системы бесперебойного питания (ИБП) большой мощности для мониторинга заряда/разряда АКБ.
Промышленные выпрямительные установки и системы электролиза.
Контроль токов в системах генерации на базе возобновляемых источников энергии (солнечные и ветровые электростанции).
Испытательные стенды для тестирования тяговых электродвигателей и силовых контроллеров.
Электрощитовое оборудование систем постоянного тока в металлургии и нефтехимии.
Преимущества
Метрологическая надежность: Класс точности 0.25 позволяет использовать шунт в коммерческом учете и высокоточных лабораторных стендах.
Термическая стабильность: Материалы проводника подобраны таким образом, чтобы температурный коэффициент сопротивления (TCR) оставался минимальным в рабочем диапазоне.
Экономия пространства: Серия TM специально разработана для плотной компоновки в электрощитовом оборудовании (КИПиА).
Долговечность соединений: Конструкция контактов обеспечивает низкое переходное сопротивление и предотвращает локальный перегрев узлов подключения.
FAQ

Можно ли подключить данный шунт к амперметру со шкалой 75 мВ?

Технически возможно, но прибор будет показывать неверные значения (заниженные на 33%). Для корректной работы требуется либо прибор на 50 мВ, либо перекалибровка измерителя.


Требуется ли обслуживание шунта в процессе эксплуатации?

Шунт является пассивным компонентом. Обслуживание заключается в периодической проверке затяжки болтовых соединений и очистке контактов от окислов, особенно при работе на токах, близких к 1200А.


Какова гарантия точности при нагреве устройства?

Точность ±0.25% гарантируется в стандартном рабочем диапазоне температур. При экстремальном нагреве возможен незначительный дрейф, однако конструкция серии TM оптимизирована для эффективного рассеивания тепла.


Crompton Instruments CI-TM120050
Измерительный шунт Crompton Instruments CI-TM120050 (серия TM) представляет собой прецизионный низкоомный резистор, предназначенный для расширения диапазона измерения амперметров постоянного тока (DC). В инженерной практике данная модель незаменима, когда необходимо обеспечить мониторинг токов большой мощности (до 1200А) с помощью стандартных измерительных головок. Маркировка TM-1200-50 расшифровывается как: серия TM (компактные шунты), номинальный ток 1200 Ампер, падение напряжения 50 милливольт. В отличие от бюджетных аналогов, серия TM обладает повышенной термической стабильностью, что минимизирует погрешность из-за нагрева при длительной эксплуатации на высоких токах.
