Crompton Instruments CI-TM15050

Артикул: CI-TM15050

Изготовитель: Crompton Instruments

Новый продукт Запросить стоимость и остатки 104 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики CI-TM15050

Раздел

Базовое крепление

Подраздел

Crompton Instruments

Вес

Номинальный ток: 150 А (максимальный предел измерения).
Выходной сигнал (Voltage Drop): 50 мВ (±0.25%).
Тип монтажа: На плоское основание (Base Mount) с использованием изоляторов при необходимости.
Интерфейс: Резьбовые шпильки для силовых шин и малые клеммы для измерительных проводов.
Ограничения: Эксплуатация при токе выше 80% от номинального в постоянном режиме требует обеспечения естественной конвекции воздуха.
Рабочая среда: Рекомендуется установка в сухих помещениях или шкафах с уровнем защиты не ниже IP54.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crompton Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Прецизионный класс точности ±0.25% — значительно выше стандартных промышленных аналогов (0.5%).

Выходной сигнал 50 мВ — полная совместимость с современными цифровыми и аналоговыми амперметрами.

Конструкция Lightweight — сниженный вес при сохранении прочностных характеристик.

Стационарное базовое крепление (Base Mount) для надежной установки в распределительных щитах.

Компактный форм-фактор для монтажа в условиях ограниченного пространства.

Применение

Системы бесперебойного питания (ИБП) и зарядные станции для контроля тока заряда/разряда АКБ.

Возобновляемая энергетика: мониторинг DC-шин в солнечных электростанциях и ветрогенераторах.

Промышленная гальваника и электролизные установки, требующие прецизионного контроля тока.

Телекоммуникационное оборудование: защита и мониторинг систем питания постоянного тока.

Железнодорожный транспорт и системы управления электродвигателями.

Преимущества

Исключительная температурная стабильность: минимальный дрейф сопротивления при нагреве за счет использования специализированных сплавов.

Повышенная надежность контактов: конструкция минимизирует переходное сопротивление в точках подключения, предотвращая локальный перегрев.

Высокая точность 0.25%: позволяет использовать шунт в качестве эталонного или в системах коммерческого учета потребления электроэнергии.

Виброустойчивость: жесткое основание исключает резонансные явления, что критично для промышленного оборудования и транспорта.

FAQ

Как правильно подключить измерительные провода к шунту TM-150-50?

Измерительные провода (от амперметра) должны подключаться строго к малым клеммам (потенциальным зажимам) на торцах шунта. Подключение к силовым болтам приведет к ошибке измерения из-за падения напряжения на контактных соединениях силовой шины.

Нуждается ли шунт в техническом обслуживании?

Шунт является статическим устройством, но требует периодической проверки (раз в 6 месяцев) момента затяжки силовых клемм. Из-за циклического нагрева и охлаждения болтовые соединения могут ослабнуть, что вызовет рост переходного сопротивления и перегрев устройства.

Чем серия TM отличается от стандартных шунтов других производителей?

Ключевое отличие — в сочетании высокой точности (0.25%) и облегченного дизайна. Большинство стандартных шунтов имеют точность 0.5% или 1%. Использование Crompton CI-TM15050 позволяет сократить погрешность всей системы мониторинга в два раза, что быстро окупается за счет более точного контроля энергозатрат.

Crompton Instruments CI-TM15050

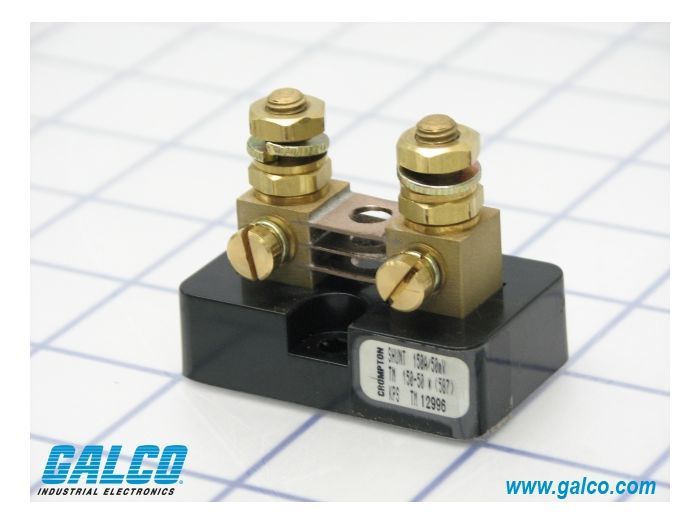

Измерительный шунт Crompton Instruments CI-TM15050 (артикул TM-150-50) является высокоточным пассивным компонентом, предназначенным для масштабирования измерений в цепях постоянного тока. Модель преобразует ток силой до 150 А в падение напряжения 50 мВ, позволяя безопасно подключать измерительные приборы, чьи внутренние пределы не рассчитаны на высокие нагрузки. Маркировка модели TM-150-50 расшифровывается как: серия TM, номинальный ток 150 Ампер, падение напряжения 50 мВ. В отличие от бюджетных решений, серия TM от Crompton отличается стабильностью сопротивления при колебаниях температуры, что гарантирует достоверность данных в системах мониторинга электроснабжения.
