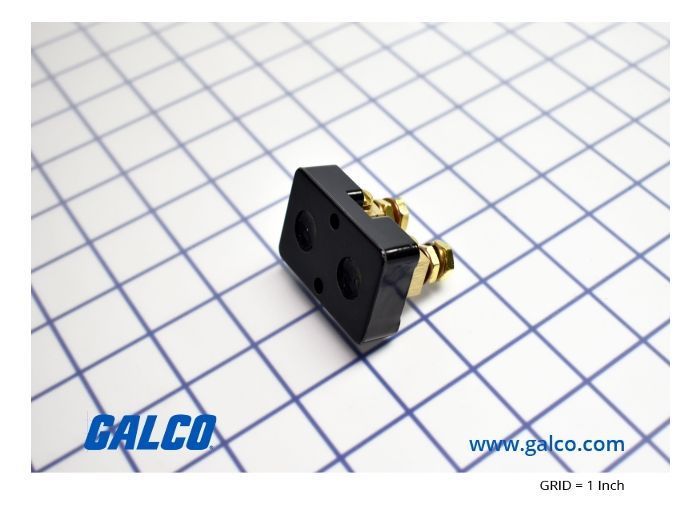

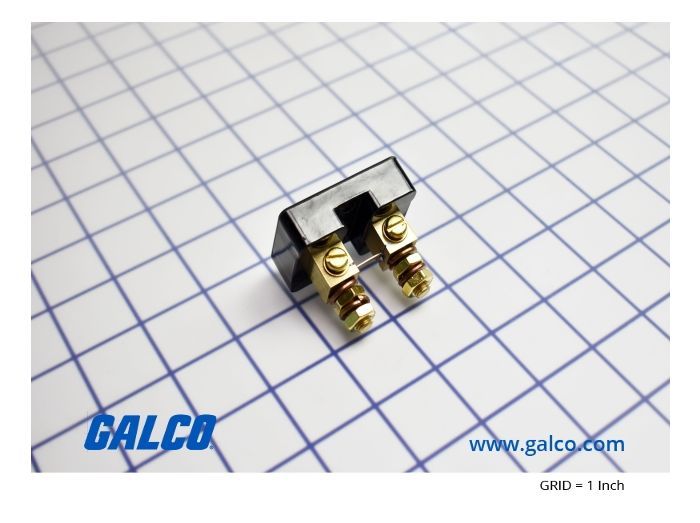

Crompton Instruments CI-TM1550
Технические характеристики CI-TM1550
-
Номинальный ток: 15 Ампер (постоянный ток).
-
Выходной сигнал: 50 мВ при полной нагрузке.
-
Тип монтажа: Базовый (Base Mount) на изолированную поверхность.
-
Совместимость: Подходит для работы с любыми аналоговыми и цифровыми милливольтметрами с входным сопротивлением более 10 кОм.
-
Температурный режим: Эксплуатация в стандартных промышленных условиях (рекомендуется обеспечить свободную циркуляцию воздуха).
-
Ограничения: Не предназначен для использования в цепях переменного тока (AC) без дополнительных преобразователей.
Если вы не нашли продукцию бренда Crompton Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.
Какое сечение проводов рекомендуется для подключения измерительных выводов (50мВ)?
Для минимизации падения напряжения в измерительной цепи рекомендуется использовать витую пару сечением 0.5–1.5 мм². Длина проводов должна быть минимально возможной для исключения наводок.
Требуется ли периодическая калибровка шунта в процессе эксплуатации?
Шунт является пассивным компонентом. При отсутствии перегрузок и агрессивного воздействия среды его параметры стабильны. Рекомендуется проверка затяжки силовых клемм раз в 12 месяцев для предотвращения переходного сопротивления и перегрева.
Входит ли в комплект поставки защитный кожух и крепежные болты?
Стандартная комплектация TM-15-50 включает в себя сам шунт с установленными зажимами. Крепеж к монтажной панели и защитные крышки заказываются отдельно, если это предусмотрено проектом.
Маркировка TM-15-50 расшифровывается как: серия TM (Compact/Lightweight), номинальный ток 15 Ампер и падение напряжения 50 милливольт. В отличие от стандартных промышленных шунтов, серия TM обладает уменьшенными массогабаритными характеристиками без потери температурной стабильности, что делает её идеальной для установки в ограниченных пространствах электротехнических шкафов.
Инженерное преимущество CI-TM1550 заключается в классе точности 0.25%, что значительно выше рыночного стандарта в 0.5-1.0%. Это позволяет использовать прибор в лабораторном оборудовании, прецизионных зарядных станциях и системах управления энергопотреблением, где критичен минимальный дрейф параметров под нагрузкой.
