Crompton Instruments CI-TM200100

Артикул: CI-TM200100

Изготовитель: Crompton Instruments

Новый продукт Запросить стоимость и остатки 123 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики CI-TM200100

Раздел

Базовое крепление

Подраздел

Crompton Instruments

Вес

Номинальный ток: 200 А DC
Выходное напряжение: 100 мВ (падение напряжения)
Класс точности: 0.5 (стандарт для серии TM)
Тип монтажа: Базовое крепление на изоляторах (Base Mount)
Материал проводника: Манганин с защитным покрытием
Температурный диапазон: -20°C до +60°C (эксплуатационный)
Разъемы: Силовые болты для шин и винтовые зажимы для измерительных цепей

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crompton Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Высокоточный мониторинг постоянного тока до 200А

Стандартизированный выходной сигнал 100 мВ для лучшей помехозащищенности

Облегченное исполнение (Lightweight) для снижения нагрузки на шинные опоры

Промышленный класс точности для систем коммерческого учета и телеметрии

Долговременная термическая стабильность благодаря использованию манганина

Применение

Системы бесперебойного питания (ИБП) и мониторинг мощных аккумуляторных батарей.

Зарядные станции для электромобилей и промышленный электротранспорт.

Установки катодной защиты трубопроводов и инженерных сетей.

Выпрямительные агрегаты в гальваническом производстве и электролизе.

Преимущества

Улучшенное соотношение сигнал/шум: Выход 100 мВ позволяет использовать более длинные измерительные линии без потери точности.

Термическая выносливость: Конструкция обеспечивает эффективное рассеивание тепла, предотвращая уход параметров при пиковых нагрузках.

Оптимизация веса: Облегченная модификация упрощает проектирование мобильных и авиационных систем энергораспределения.

Высокая перегрузочная способность: Способность выдерживать кратковременные скачки тока без деформации резистивного элемента.

FAQ

Почему в данной модели выбран стандарт 100 мВ вместо 60 мВ?

Выход 100 мВ обеспечивает в два раза более высокое разрешение для АЦП контроллеров и вторичных приборов. Это снижает влияние наводок в длинных измерительных кабелях и повышает общую точность системы телеметрии.

Нуждается ли шунт CI-TM200100 в активном охлаждении?

При работе на токах до 80% от номинала (160А) достаточно естественной конвекции. При длительной эксплуатации на токах свыше 180А рекомендуется обеспечивать свободное пространство вокруг шунта или принудительный обдув во избежание перегрева.

Какова гарантия стабильности характеристик при постоянной работе?

Шунты Crompton Instruments проходят заводскую калибровку и старение. При соблюдении температурного режима дрейф сопротивления составляет менее 0.1% за несколько лет эксплуатации, что делает их одними из самых надежных в классе КИПиА.

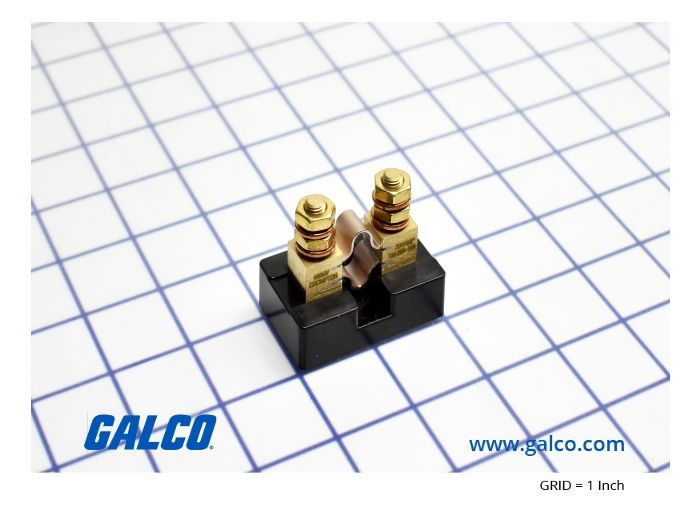

Crompton Instruments CI-TM200100

Измерительный шунт Crompton Instruments CI-TM200100 — это прецизионное устройство, предназначенное для преобразования тока силой до 200 Ампер в пропорциональное падение напряжения 100 мВ. В отличие от стандартных 50-60 мВ моделей, данный шунт обеспечивает более высокую амплитуду полезного сигнала, что критически важно для работы в условиях промышленных электромагнитных помех. Серия TM отличается оптимизированной геометрией и уменьшенным весом без потери класса точности.

Инженерное решение модели TM-200-100 ориентировано на системы, где важна не только точность, но и компактность монтажа. Маркировка расшифровывается просто: серия TM (Base Mount), номинал 200 Ампер, выход 100 милливольт. Выбор этого шунта вместо аналогов гарантирует минимальный температурный дрейф сопротивления, что подтверждено репутацией Crompton Instruments (бренд группы TE Connectivity) в сфере КИПиА.
