Crompton Instruments CI-TM20050

Артикул: CI-TM20050

Изготовитель: Crompton Instruments

Новый продукт Запросить стоимость и остатки 123 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики CI-TM20050

Раздел

Базовое крепление

Подраздел

Crompton Instruments

Вес

Рабочий диапазон тока: 5 – 1200 А (номинал данной модели 200 А).
Выходной сигнал: 50 мВ (стандартный интерфейс для аналоговых приборов).
Способ монтажа: Стационарный на ровную поверхность (Base Mount).
Условия эксплуатации: Рекомендуется использование в сухой среде без агрессивных паров; при токах выше 2/3 от номинала обеспечить вентиляцию.
Материал резистивного элемента: Прецизионный сплав с низким ТКС (температурным коэффициентом сопротивления).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crompton Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Класс точности ±0.25% для высокопрецизионных промышленных измерений

Номинальный ток 200 Ампер при падении напряжения 50 мВ

Компактное облегченное исполнение (Lightweight Design) для плотного монтажа

Базовое крепление (Base Mount) на панель или в щит

Надежная работа в цепях постоянного тока (DC)

Применение

Системы бесперебойного питания (ИБП): Мониторинг тока заряда и разряда аккумуляторных батарей.

Возобновляемая энергетика: Установка в шкафах сбора мощности солнечных панелей и ветрогенераторов.

Промышленные выпрямители и электролизные установки: Точное измерение больших токов в технологических процессах.

Тестовые стенды: Применение в качестве измерительного эталона при испытании силового оборудования.

Преимущества

Прецизионная точность 0.25%: Минимизация погрешности в системах учета электроэнергии и АСУ ТП.

Оптимизированный вес и габариты: Идеально подходит для мобильных установок и компактных шкафов управления.

Высокая температурная стабильность: Использование качественных сплавов предотвращает дрейф сопротивления при длительной нагрузке.

Простота интеграции: Совместимость с любыми вольтметрами и АЦП, поддерживающими входной диапазон 50 мВ.

FAQ

Как правильно подключить измерительные провода к шунту CI-TM20050?

Для получения точных показаний силовые кабели подключаются к основным массивным клеммам, а измерительные провода прибора (вольтметра/контроллера) — строго к малым потенциальным винтам. Это исключает влияние падения напряжения в местах контакта силовых проводов на результат измерения.

Нужно ли обслуживать шунт в процессе эксплуатации?

Шунт является пассивным компонентом и не требует сложного обслуживания. Рекомендуется раз в полгода проверять надежность затяжки болтовых соединений, так как их ослабление ведет к перегреву и снижению точности из-за роста переходного сопротивления.

В чем преимущество шунта Crompton перед датчиками тока на эффекте Холла?

Шунт CI-TM20050 обеспечивает более высокую точность (0.25%) в цепях постоянного тока, не требует внешнего питания для работы и обладает значительно более длительным сроком службы (MTBF) благодаря отсутствию активной электроники.

Crompton Instruments CI-TM20050

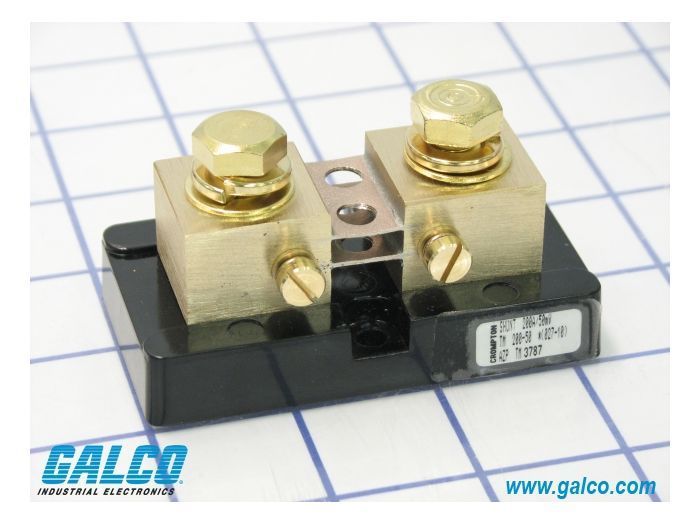

Измерительный шунт Crompton Instruments CI-TM20050 серии TM предназначен для масштабирования систем контроля тока за пределы штатных возможностей стандартных амперметров. Как инженерное решение, данный шунт преобразует проходящий через него ток (до 200А) в пропорциональный сигнал низкого напряжения (50мВ), который легко считывается контроллерами или щитовыми приборами. Маркировка TM-200-50 указывает на принадлежность к компактной серии с токовым номиналом 200А и стандартным выходом 50мВ. Выбор этой модели оправдан в задачах, где критичен вес оборудования и высокая точность измерений (0.25% против стандартных 0.5%), что делает её эталоном в сегменте КИПиА для мониторинга систем постоянного тока.
