Crompton Instruments CI-TM30050

Артикул: CI-TM30050

Изготовитель: Crompton Instruments

Новый продукт Запросить стоимость и остатки 123 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики CI-TM30050

Раздел

Базовое крепление

Подраздел

Crompton Instruments

Вес

Номинальный ток: 300 Ампер DC.
Выходной сигнал: 50 мВ (стандартный измерительный сигнал).
Класс точности: 0.25% (лабораторный/промышленный стандарт).
Тип монтажа: Основание для крепления болтами (Base Mount).
Материал проводника: Манганин (или аналогичный сплав с высокой термостабильностью).
Ограничения по температуре: Рекомендуемый диапазон эксплуатации от -20°C до +60°C; при превышении +80°C требуется снижение нагрузки (derating).
Совместимость: Совместим с любыми измерителями тока, имеющими вход 50мВ и входное сопротивление более 10 кОм.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crompton Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Класс точности 0.25%: Гарантирует прецизионное измерение тока в ответственных промышленных системах.

Компактное исполнение TM-серии: Облегченная конструкция для монтажа в ограниченном пространстве электрощитов.

Стандартизированный выход 50 мВ: Полная совместимость с большинством аналоговых и цифровых амперметров постоянного тока.

Номинальный ток 300А: Оптимальное решение для мониторинга силовых цепей средней мощности.

Base Mount (Базовое крепление): Надежная фиксация на монтажной панели для виброустойчивости.

Применение

Системы бесперебойного питания (UPS) и мониторинг состояния аккумуляторных батарей большой емкости.

Возобновляемая энергетика: контроль выработки тока в солнечных электростанциях и ветрогенераторных установках.

Промышленные выпрямители и гальванические установки, требующие точного контроля технологического тока.

Зарядные станции для электротранспорта и мощные лабораторные блоки питания постоянного тока.

Телекоммуникационные системы питания для контроля нагрузки на DC-шинах.

Преимущества

Метрологическая стабильность: Использование прецизионных сплавов с низким температурным коэффициентом сопротивления (ТКС) минимизирует погрешность при нагреве.

Минимальные потери мощности: Оптимизированная геометрия резистивного элемента обеспечивает падение напряжения строго 50мВ, снижая нежелательное тепловыделение.

Устойчивость к перегрузкам: Конструкция рассчитана на кратковременные скачки тока, превышающие номинал, без изменения калибровочных характеристик.

Простота интеграции: Наличие жесткого основания (Base Mount) позволяет устанавливать шунт на любую ровную поверхность без использования дополнительных диэлектрических проставок.

FAQ

Как правильно подключить измерительные провода к шунту CI-TM30050?

Силовые шины подключаются к внешним массивным зажимам. Измерительные (сигнальные) провода должны подключаться к отдельным малым винтам на торцах резистивного элемента. Это позволяет избежать влияния падения напряжения на контактных сопротивлениях силовых клемм на точность показаний (четырехпроводная схема Кельвина).

Требуется ли периодическое обслуживание или калибровка шунта?

Шунт является статическим устройством и не требует обслуживания, кроме периодической проверки затяжки болтовых соединений. Ослабление контакта ведет к перегреву. Повторная метрологическая поверка рекомендуется раз в 1-2 года в зависимости от условий эксплуатации для подтверждения класса точности 0.25%.

Какова гарантия и расчетный срок службы устройства?

Стандартная гарантия производителя обычно составляет 12 месяцев. При соблюдении номинальных режимов тока и отсутствии коррозионно-активных сред срок службы шунта практически не ограничен и составляет более 15-20 лет, так как в конструкции отсутствуют изнашиваемые компоненты.

Crompton Instruments CI-TM30050

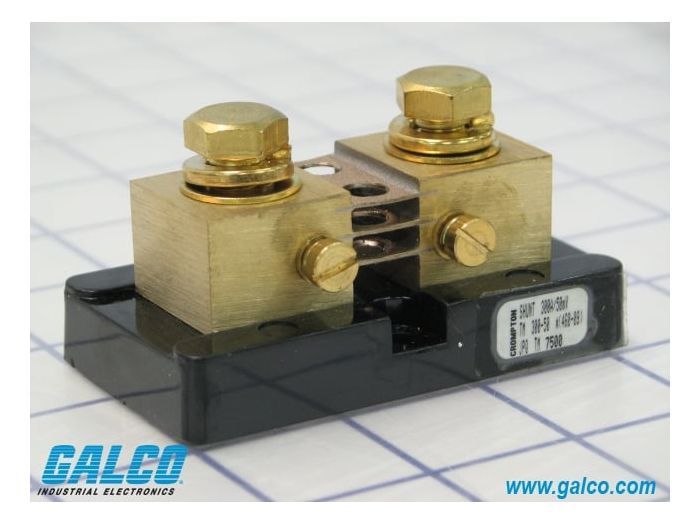

Измерительный шунт Crompton Instruments CI-TM30050 (серия TM) представляет собой высокоточное пассивное устройство, предназначенное для масштабирования измерений постоянного тока (DC). Инженерное решение данной модели ориентировано на расширение пределов измерения стандартных амперметров, не рассчитанных на прямое подключение к шинам с током 300А. Маркировка расшифровывается как: TM — серия компактных шунтов, 300 — номинальный первичный ток в Амперах, 50 — выходное напряжение в милливольтах при достижении номинального тока. В отличие от массивных аналогов, серия TM характеризуется оптимизированным теплоотводом при малом весе, что снижает нагрузку на крепежные элементы и упрощает компоновку шкафов КИПиА.
