Crompton Instruments CI-TM3050

Артикул: CI-TM3050

Изготовитель: Crompton Instruments

Новый продукт Запросить стоимость и остатки 102 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики CI-TM3050

Раздел

Базовое крепление

Подраздел

Crompton Instruments

Вес

Номинальный рабочий ток: 30 А (постоянный ток)
Падение напряжения на выходе: 50 мВ
Класс точности: 0.25%
Тип установки: Base Mount (на монтажную панель)
Рабочая среда: Рекомендуется использование в сухих помещениях; при токах выше 80% номинала обеспечить естественную циркуляцию воздуха
Совместимость: Любые амперметры постоянного тока со входным сигналом 50 мВ

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crompton Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Прецизионный класс точности ±0.25% для ответственных измерений

Компактное и легкое исполнение (Lightweight) для плотного монтажа в шкафах

Стандартизированный выход 50 мВ, совместимый с большинством DC-амперметров

Базовое крепление (Base Mount) для надежной фиксации на панели

Расширенный диапазон эксплуатации в составе систем КИПиА

Применение

Мониторинг тока заряда/разряда в промышленных аккумуляторных сборках и ИБП.

Контроль нагрузки в системах управления двигателями постоянного тока.

Интеграция в щитовое оборудование солнечных электростанций и объектов альтернативной энергетики.

Применение в гальванических цехах и установках электролиза для контроля технологических токов.

Использование в составе испытательных стендов для калибровки силового электрооборудования.

Преимущества

Минимальный температурный дрейф: Использование специализированных сплавов обеспечивает стабильность сопротивления при нагреве.

Высокая метрологическая надежность: Погрешность 0.25% позволяет использовать шунт в системах коммерческого учета и прецизионного мониторинга.

Оптимизация пространства: Облегченная конструкция и малые габариты серии TM упрощают проектирование компактных низковольтных комплектных устройств (НКУ).

Простота обслуживания: Открытая конструкция базового монтажа обеспечивает легкий доступ для визуального контроля контактов и замеров.

FAQ

Какое сечение проводов необходимо использовать для подключения измерительного прибора к шунту?

Для передачи сигнала 50 мВ к амперметру не требуется большое сечение, достаточно 0.75-1.5 мм². Важнее обеспечить минимальную длину проводов и надежный контакт на потенциальных зажимах шунта для исключения падения напряжения в линии.

Как сильно нагревается шунт CI-TM3050 при полной нагрузке?

Шунты серии TM рассчитаны на работу при температурах до +80°C. При нагрузке 30А нагрев является естественным процессом. Для продления срока службы и сохранения точности рекомендуется не нагружать устройство более чем на 80% от номинала в длительном режиме.

Входит ли в комплект поставки поверка и калибровочный сертификат?

Все устройства Crompton Instruments проходят заводскую калибровку. Возможность поставки с сертификатом поверки или внесения в реестр СИ зависит от условий конкретной партии; стандартная гарантия производителя составляет 12 месяцев.

Crompton Instruments CI-TM3050

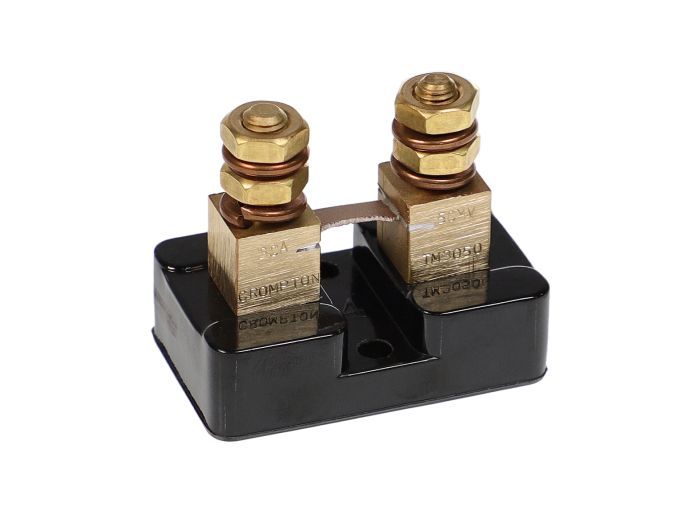

Измерительный шунт Crompton Instruments CI-TM3050 (серия TM) представляет собой высокоточное устройство для расширения пределов измерения постоянного тока. Модель разработана для преобразования тока силой до 30А в пропорциональное падение напряжения 50 мВ, что позволяет безопасно подключать щитовые приборы к силовым цепям. В инженерной практике использование внешнего шунта CI-TM3050 является стандартом, когда необходимо вынести тепловую нагрузку за пределы измерительного прибора и обеспечить лабораторную точность в промышленных условиях. Маркировка TM-30-50 расшифровывается как: серия TM, номинальный ток 30 Ампер, выходной сигнал 50 Милливольт.
