Crompton Instruments CI-TM50050

Артикул: CI-TM50050

Изготовитель: Crompton Instruments

Новый продукт Запросить стоимость и остатки 126 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики CI-TM50050

Раздел

Базовое крепление

Подраздел

Crompton Instruments

Вес

Электрические параметры: Номинальный ток 500 Ампер, падение напряжения 50 мВ, постоянный режим работы.
Монтаж и подключение: Базовое крепление на изоляторы или шинопровод; подключение потенциальных проводов через винтовые клеммы.
Ограничения и среда: Рекомендуется эксплуатация в вентилируемых шкафах; при токах выше 80% от номинала необходимо учитывать тепловыделение в соответствии с ПУЭ.
Совместимость: Полная интеграция с приборами серий Crompton Instruments и любыми измерителями с входным сопротивлением более 100 кОм.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crompton Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Прецизионная точность измерений: класс допуска ±0.25%

Компактное исполнение и малый вес для монтажа в ограниченном пространстве

Стандартизированный выходной сигнал 50 мВ для совместимости с КИПиА

Надежное базовое крепление (Base Mount) для стационарной установки

Высокая перегрузочная способность и термическая стабильность

Применение

Системы бесперебойного питания (ИБП/UPS): Мониторинг токов заряда и разряда мощных аккумуляторных батарей.

Возобновляемая энергетика: Контроль генерации в солнечных электростанциях и ветроэнергетических установках постоянного тока.

Промышленный электролиз и гальваника: Точное регулирование токов в технологических процессах нанесения покрытий.

Преимущества

Метрологическая стабильность: Класс точности 0.25% минимизирует погрешность измерений в сложных цепях постоянного тока, что критично для систем оперативного тока и ЦОД.

Эффективный теплоотвод: Конструкция измерительных пластин обеспечивает быстрое рассеивание тепла, предотвращая уход параметров при достижении номинального тока 500А.

Универсальность интеграции: Стандартный выход 50 мВ позволяет использовать шунт с любыми цифровыми индикаторами, программируемыми логическими контроллерами и аналоговыми амперметрами без дополнительной калибровки.

FAQ

Каким проводом рекомендуется подключать измерительный прибор к шунту TM-500-50?

Для минимизации падения напряжения и сохранения точности 0.25% рекомендуется использовать витую пару сечением 0.75-1.5 мм² длиной не более 2-3 метров. При большей длине необходимо учитывать сопротивление проводов в настройках измерительного прибора.

Требуется ли регулярная калибровка или обслуживание шунта?

Как пассивный компонент, шунт не требует сложного обслуживания. Рекомендуется раз в год проводить визуальный осмотр на предмет окисления контактов и проверять затяжку болтовых соединений, так как плохой контакт может привести к перегреву и искажению показаний.

Каков расчетный срок службы устройства при номинальной нагрузке?

При соблюдении температурного режима и отсутствии коррозийного воздействия срок службы составляет более 20 лет. Гарантия производителя подтверждает высокое качество материалов (манганин/медь), что обеспечивает окупаемость за счет отсутствия необходимости замены в течение всего жизненного цикла системы.

Crompton Instruments CI-TM50050

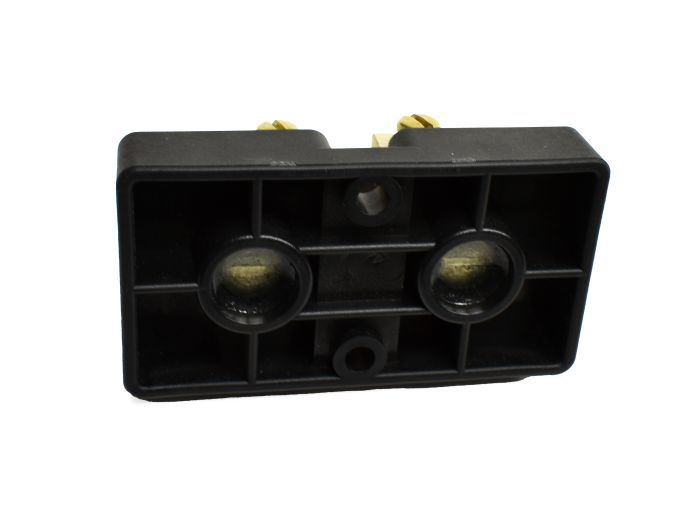

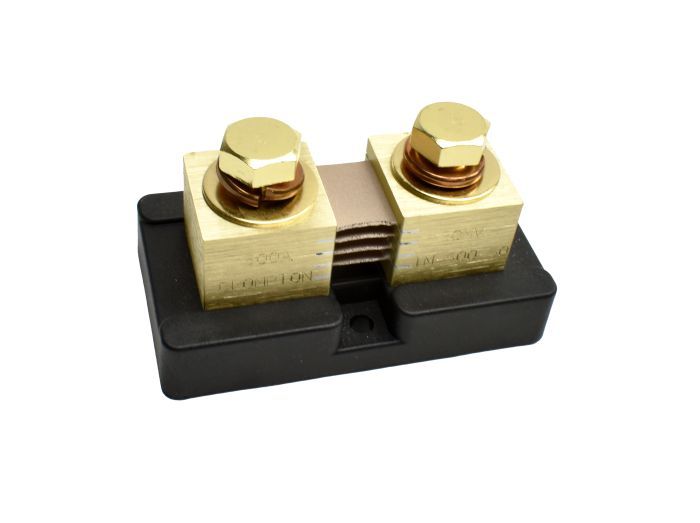

Измерительный шунт Crompton Instruments серии TM-500-50 представляет собой высокоточное устройство для расширения пределов измерения амперметров постоянного тока. Прибор предназначен для преобразования первичного тока величиной до 500 Ампер в пропорциональное низкое напряжение 50 мВ, которое безопасно считывается измерительной головкой или контроллером. Маркировка CI-TM50050 расшифровывается как серия TM (технологический шунт), номинальный ток 500А и падение напряжения 50мВ.

В отличие от стандартных промышленных аналогов с точностью 0.5% или 1%, данная модель обладает повышенным классом точности 0.25%, что делает её идеальной для систем прецизионного мониторинга энергопотребления. Облегченная конструкция (Lightweight) снижает нагрузку на несущие шины и панели, упрощая проектирование щитового оборудования.

Данный шунт рекомендован к применению в задачах, где критически важна стабильность сигнала при длительных нагрузках. Инженеры выбирают серию TM за исключительную линейность характеристик и минимальный температурный дрейф сопротивления, что гарантирует достоверность данных в системах АСУ ТП и коммерческого учета.
