Crompton Instruments CI-TM60050

Артикул: CI-TM60050

Изготовитель: Crompton Instruments

Новый продукт Запросить стоимость и остатки 124 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики CI-TM60050

Раздел

Базовое крепление

Подраздел

Crompton Instruments

Вес

Типоисполнение: Базовое крепление (Base Mount) на изолятор или монтажную панель.
Сигнальный интерфейс: Потенциальные зажимы под винт для снятия сигнала 50 мВ.
Температурный режим: Оптимальная работа до +80°C; при превышении требуются поправочные коэффициенты или принудительное охлаждение.
Монтажные рекомендации: Необходимо использование токопроводящей смазки на силовых контактах для минимизации переходного сопротивления.
Совместимость: Подходит для любых систем DC с рабочим напряжением, не превышающим изоляционные характеристики установки.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crompton Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Прецизионный класс точности ±0.25% для ответственных измерений в цепях постоянного тока

Компактное исполнение Lightweight — минимальная нагрузка на монтажную панель при токах до 600А

Стандартизированный выход 50 мВ для прямой интеграции с измерительными приборами и ПЛК

Жесткое базовое крепление (Base Mount) для надежной фиксации в шкафах КИПиА

Применение

Системы бесперебойного питания (ИБП/UPS) и мониторинг аккумуляторных массивов (BMS).

Возобновляемая энергетика: контроль тока в цепях солнечных панелей и ветрогенераторов.

Промышленные выпрямительные установки и системы электролиза.

Зарядные станции для электротранспорта и испытательные стенды силовой электроники.

Преимущества

Высокая метрологическая стабильность: Минимальный тепловой дрейф сопротивления обеспечивает стабильность показаний при длительной нагрузке.

Оптимизированный теплоотвод: Конструкция из специальных сплавов эффективно рассеивает тепло, предотвращая перегрев смежных компонентов в щите.

Универсальность интеграции: Совместим с широким спектром аналоговых головок и цифровых контроллеров, поддерживающих стандарт 50mV.

Промышленная надежность: Исполнение Base Mount гарантирует устойчивость к вибрационным нагрузкам и надежный электрический контакт силовых шин.

FAQ

Можно ли использовать данный шунт с контроллером, имеющим вход 0-10В?

Напрямую нельзя. Выходной сигнал шунта составляет 0-50 мВ. Для подключения к входу 0-10В потребуется промежуточный измерительный преобразователь (нормирующий усилитель).

Требуется ли регулярная калибровка шунта в процессе эксплуатации?

Шунт является пассивным компонентом и не требует частого обслуживания. Однако в рамках метрологического контроля на производстве рекомендуется поверка раз в 1-2 года для подтверждения класса точности 0.25%.

В чем преимущество исполнения Lightweight в данной модели?

Сниженный вес уменьшает механическую нагрузку на кронштейны и диэлектрические основания, что особенно важно при мобильном исполнении оборудования или при установке на текстолитовые платы.

Crompton Instruments CI-TM60050

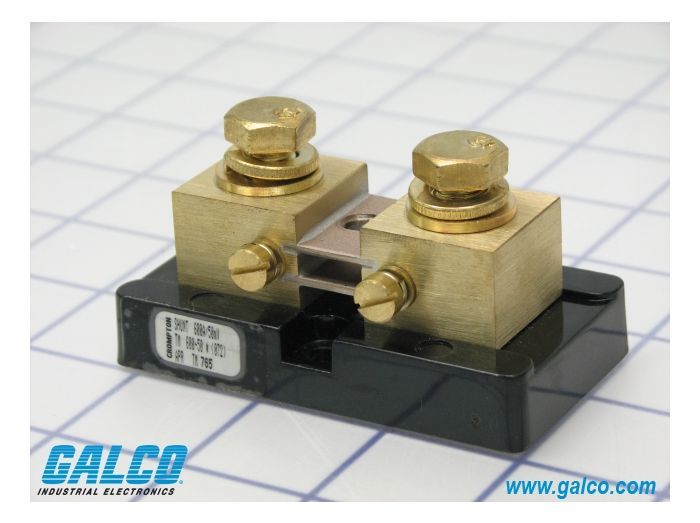

Измерительный шунт Crompton Instruments CI-TM60050 (серия TM) представляет собой высокоточное внешнее устройство, предназначенное для расширения пределов измерения амперметров постоянного тока. Модель рассчитана на номинальный ток 600 Ампер с падением напряжения на выходе 50 милливольт. Инженерная особенность серии TM заключается в сочетании компактных габаритов и малого веса, что упрощает проектирование плотно скомпонованных систем электрораспределения. Маркировка TM-600-50 однозначно определяет параметры: серия TM, ток 600А, выход 50мВ. В отличие от стандартных промышленных шунтов класса 0.5 или 1.0, данная модель обеспечивает повышенную точность 0.25%, что делает её идеальным выбором для систем прецизионного мониторинга энергопотребления.
