Crompton Instruments CI-TM80050

Артикул: CI-TM80050

Изготовитель: Crompton Instruments

Новый продукт Запросить стоимость и остатки 315 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики CI-TM80050

Раздел

Базовое крепление

Подраздел

Crompton Instruments

Вес

Номинальный ток: 800 Ампер (рекомендуемый рабочий диапазон до 80% от номинала для постоянной нагрузки).
Падение напряжения: 50 мВ (требуется калибровка измерительного прибора под данный масштаб).
Тип монтажа: Base Mount (крепление на изолированное основание или шинный мост).
Рабочая среда: Рекомендуется использование в неагрессивных средах; при установке в шкафах обеспечить естественную или принудительную вентиляцию.
Подключение: Использование отдельных потенциальных зажимов для снятия сигнала (схема Кельвина) для исключения погрешности на контактах.
Ограничения: Не допускается использование в цепях переменного тока (AC) без специализированных преобразователей.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crompton Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Прецизионная точность: класс допуска ±0.25% для высокоточных измерений

Высокая перегрузочная способность по току до 800А

Стандартизированный выходной сигнал 50 мВ для интеграции в системы КИПиА

Lightweight Design: облегченная конструкция для снижения нагрузки на монтажные панели

Компактный форм-фактор для установки в условиях ограниченного пространства

Применение

Мониторинг мощных аккумуляторных батарей и систем бесперебойного питания (ИБП).

Контроль тока в выпрямительных установках гальванических производств и электролизных ванн.

Системы управления тяговыми двигателями в электротранспорте и железнодорожной инфраструктуре.

Распределительные щиты постоянного тока на объектах возобновляемой энергетики (солнечные и ветровые станции).

Испытательные стенды для тестирования силового электрооборудования.

Преимущества

Эталонная точность 0.25%: Превосходит большинство промышленных аналогов (класса 0.5), обеспечивая достоверность данных в системах коммерческого учета и прецизионного мониторинга.

Термическая стабильность: Использование специальных сплавов с низким температурным коэффициентом сопротивления (ТКС) гарантирует отсутствие дрейфа показаний при нагреве под нагрузкой.

Оптимизированное теплоотведение: Конструкция Base Mount обеспечивает эффективный отвод тепла на монтажное основание, предотвращая перегрев окружающих компонентов.

Универсальность выходного сигнала: Стандарт 50 мВ позволяет использовать шунт с широким спектром аналоговых индикаторов и цифровых измерительных преобразователей.

Долговечность в тяжелых условиях: Устойчивость к вибрациям и механическим нагрузкам благодаря монолитной конструкции измерительных элементов.

FAQ

Как правильно подключить измерительные провода к шунту CI-TM80050?

Измерительные провода (вольтметровые) должны подключаться строго к малым винтовым клеммам на корпусе шунта. Недопустимо подключать их к основным силовым болтам, так как это приведет к значительной погрешности из-за падения напряжения на контактном сопротивлении силовых шин.

Требуется ли техническое обслуживание шунта в процессе эксплуатации?

Шунт является пассивным компонентом и не требует сложного обслуживания. Рекомендуется раз в полгода проверять затяжку силовых контактов (из-за термических расширений) и очищать поверхность от пыли для обеспечения нормального теплообмена.

Какова гарантия на точность показаний и срок службы устройства?

Срок службы шунтов Crompton Instruments при соблюдении температурных режимов составляет более 15 лет. Точность 0.25% гарантируется производителем на весь период эксплуатации, однако для систем государственного контроля рекомендуется проводить периодическую поверку в соответствии с локальными регламентами (обычно 1-2 года).

Crompton Instruments CI-TM80050

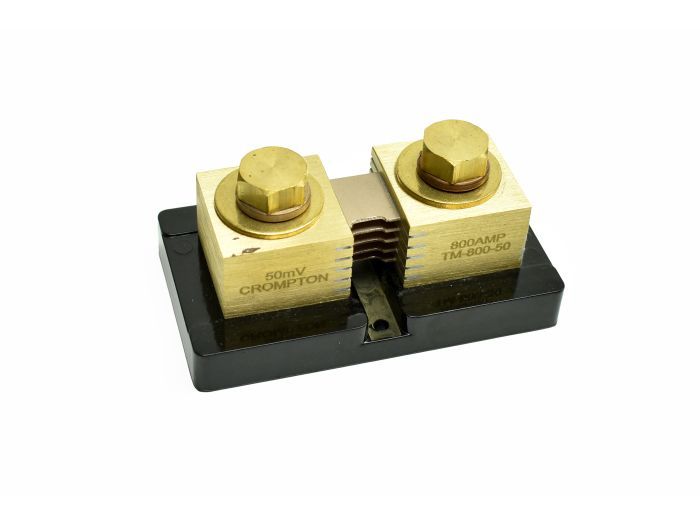

Измерительный шунт Crompton Instruments CI-TM80050 (серия TM) представляет собой высокоточное пассивное устройство, предназначенное для преобразования силы постоянного тока (DC) в пропорциональное падение напряжения. Модель рассчитана на номинальный ток 800А с выходным сигналом 50 мВ. В отличие от стандартных решений, серия TM обладает повышенным классом точности 0.25%, что делает её незаменимой в системах, где критически важен минимальный уровень погрешности. Маркировка TM-800-50 однозначно определяет серию, номинальный ток и уровень выходного напряжения в милливольтах. Данный шунт позволяет расширить диапазон измерений стандартных амперметров и контроллеров, обеспечивая стабильную работу в широком диапазоне нагрузок от 5 до 1200 А.
