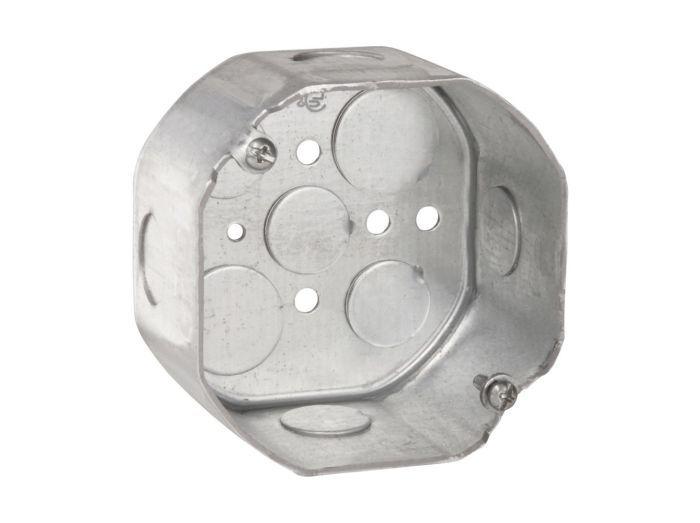

Crouse Hinds TP294

Артикул: TP294
Изготовитель: Crouse Hinds
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TP294

Раздел
Восьмиугольный выход
Подраздел
Crouse Hinds
Вес
  • Тип: Восьмиугольная коробка (Octagonal Box) 4"
  • Глубина: 2-1/8 дюйма (Deep)
  • Материал: Оцинкованная сталь (Galvanized Steel)
  • Тип ввода: Выбивные отверстия (KO) 1/2"
  • Совместимый кабелепровод: EMT (Electrical Metallic Tubing)
  • Стандарты: UL Listed, соответствие нормам NEC для распределительных коробок
  • Монтаж: Под заливку в бетон или открытая установка
  • Тип: Восьмиугольная коробка (Octagonal Box) 4"
  • Глубина: 2-1/8 дюйма (Deep)
  • Материал: Оцинкованная сталь (Galvanized Steel)
  • Тип ввода: Выбивные отверстия (KO) 1/2"
  • Совместимый кабелепровод: EMT (Electrical Metallic Tubing)
  • Стандарты: UL Listed, соответствие нормам NEC для распределительных коробок
  • Монтаж: Под заливку в бетон или открытая установка
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Crouse Hinds на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Увеличенная глубина 2-1/8 дюйма для максимального объема проводки
Конструкция Concrete Tight — полная герметичность при заливке в бетон
Совместимость с EMT-трубопроводами через различные типы фитингов
Изготовлено из высокопрочной оцинкованной стали для защиты от коррозии
Универсальная восьмиугольная форма 4 дюйма для стандартных креплений
Применение
Создание точек разветвления в системах освещения коммерческих и промышленных зданий.
Монтаж скрытой электропроводки в бетонных плитах перекрытий и колоннах.
Организация узлов коммутации для систем пожарной сигнализации и управления.
Установка конечных устройств (датчиков, светильников) в индустриальных зонах с использованием трубной разводки EMT.
Создание точек разветвления в системах освещения коммерческих и промышленных зданий.
Монтаж скрытой электропроводки в бетонных плитах перекрытий и колоннах.
Организация узлов коммутации для систем пожарной сигнализации и управления.
Установка конечных устройств (датчиков, светильников) в индустриальных зонах с использованием трубной разводки EMT.
Преимущества
Повышенная вместимость: Глубокий профиль минимизирует риск повреждения изоляции при укладке шлейфов.
Надежность в монолите: Специальная геометрия стыков предотвращает протекание бетона при заливке перекрытий.
Гибкость соединений: Поддержка винтовых (Setscrew), компрессионных (Compression) и комбинированных муфт для EMT-труб.
Долговечность: Оцинкованное покрытие гарантирует устойчивость к агрессивной щелочной среде бетона и влаге.
FAQ

Какое максимальное количество проводников 12 AWG допускается в TP294?

Согласно расчетам объема (21.5 куб. дюйма), коробка TP294 позволяет разместить до 9 проводников сечением 12 AWG, учитывая коэффициенты заполнения для заземления и фитингов.


Требуется ли дополнительная герметизация при заливке в бетон?

Несмотря на рейтинг Concrete Tight, инженеры рекомендуют закрывать неиспользуемые отверстия и стыки малярным скотчем перед заливкой для предотвращения попадания цементного молочка через микрозазоры.


Входят ли в комплект фитинги для крепления труб?

Нет, TP294 поставляется как база. Фитинги (винтовые или компрессионные) подбираются отдельно в зависимости от типа используемой трубы EMT и спецификации проекта.


Crouse Hinds TP294
Crouse-Hinds TP294 представляет собой специализированную распределительную коробку серии CP, предназначенную для сложных условий монтажа. Ключевой особенностью данной модели является увеличенная глубина (2 1/8 дюйма), что обеспечивает внутренний объем около 21.5 куб. дюймов. Это критически важно для соблюдения норм NEC по заполнению коробок (wire fill capacity) при разводке нескольких контуров или использовании массивных проводников. Маркировка 'Concrete Tight' подтверждает, что изделие спроектировано для жесткой фиксации и защиты от попадания раствора внутрь при монолитном строительстве. В отличие от стандартных плоских аналогов, TP294 позволяет избежать деформации кабеля и упрощает установку клеммных колодок внутри узла.
