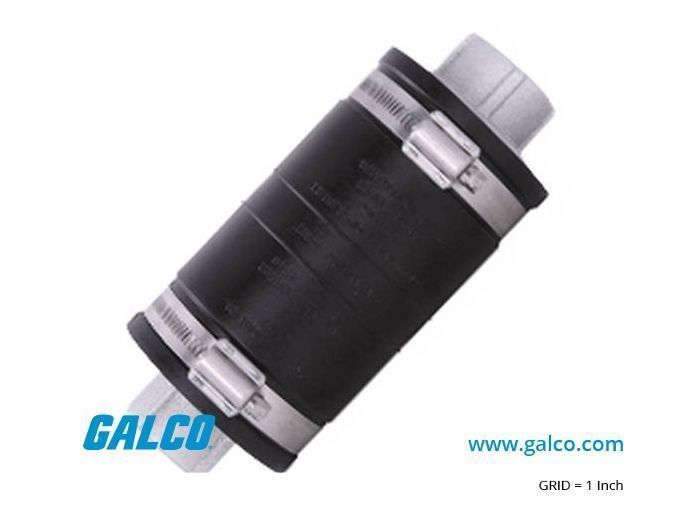

Crouse Hinds XD010

Артикул: XD010

Изготовитель: Crouse Hinds

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XD010

Раздел

Отклонение и Расширение

Подраздел

Crouse Hinds

Вес

Номинальный диаметр: 4 дюйма (102 мм)
Максимальное осевое перемещение: +/- 3/4 дюйма (19 мм)
Максимальное параллельное смещение: 3/4 дюйма (19 мм)
Максимальное угловое отклонение: 30° от центральной оси
Материал корпуса: Сплав Feraloy (серое железо) с гальваническим покрытием
Материал кожуха: Неопрен (хлоропреновый каучук)
Стандарты: UL 514B, CSA C22.2 No. 18.3, соответствие требованиям NEC для опасных зон (Class I, Div 2 при определенных условиях)

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crouse Hinds на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Типоразмер 4 дюйма: идеальное решение для магистральных кабельных трасс высокой пропускной способности

Компенсация перемещений в трех плоскостях: осевое расширение/сжатие, угловое отклонение и параллельное смещение

Встроенное заземление: не требует установки внешних перемычек (bonding jumpers) согласно NEC

Коррозионная стойкость: конструкция из литого железа Feraloy или нержавеющей стали с неопреновым защитным кожухом

Класс защиты IP66: полная герметичность системы при динамических нагрузках

Применение

Межсекционные переходы на мостах, эстакадах и путепроводах

Электропроводка в сейсмически активных зонах и регионах с высокими сезонными перепадами температур

Промышленные объекты с высоким уровнем вибрации от работающего оборудования (насосные станции, дробильные установки)

Причальные сооружения и портовые краны, где конструкции подвержены ветровым отклонениям

Монтаж длинных пролетов жесткого кабелепровода на кровлях производственных цехов

Преимущества

Сейсмостойкость и виброустойчивость: конструкция поглощает механические удары и предотвращает передачу напряжений на узлы крепления

Интегральная электропроводность: внутреннее медное заземляющее кольцо обеспечивает надежный путь тока короткого замыкания без внешних шин

Универсальность монтажа: возможность установки как внутри помещений, так и на открытом воздухе, в том числе в агрессивных промышленных средах

Защита от окружающей среды: гибкий неопреновый чехол устойчив к ультрафиолету, воздействию масел и экстремальных температур

Сокращение затрат на обслуживание: отсутствие подвижных механических пар, требующих смазки или регулярной подтяжки

FAQ

Требуется ли установка дополнительных перемычек заземления при использовании XD010?

Нет, муфта XD010 оснащена встроенной системой заземления. Она обеспечивает надежный электрический контакт между секциями кабелепровода в соответствии с требованиями стандартов UL и NEC без использования внешних медных косичек.

Как проверить состояние внутреннего механизма муфты в процессе эксплуатации?

Конструкция серии XD является необслуживаемой. Достаточно проводить визуальный осмотр внешнего неопренового кожуха на предмет механических повреждений или химической деградации. Если чехол цел, внутренняя часть защищена от коррозии и загрязнений.

В чем преимущество XD010 перед стандартными телескопическими расширителями?

Стандартные расширители (серия XJ) компенсируют только линейное движение вдоль оси. Модель XD010 является 3D-компенсатором: она защищает систему при просадке грунта, сейсмических сдвигах и угловых перекосах, которые часто становятся причиной поломки стандартных фитингов.

Crouse Hinds XD010

Муфта Crouse-Hinds XD010 представляет собой специализированный фитинг серии XD, разработанный для защиты жестких стальных кабелепроводов (RMC и IMC) от разрушения в местах деформационных швов зданий и сооружений. Как инженерное решение, XD010 незаменима там, где электротехническая трасса пересекает границы структурных секций, подверженных тепловому расширению или сейсмической активности.

В отличие от стандартных расширительных муфт, модель XD010 позволяет компенсировать не только линейное удлинение, но и угловой перекос до 30 градусов, а также параллельное смещение осей до 3/4 дюйма. Маркировка XD (Expansion/Deflection) подтверждает универсальность устройства. Использование данного фитинга исключает риск разрыва трубопровода и повреждения изоляции кабеля при естественной осадке фундамента или вибрационных нагрузках, обеспечивая при этом непрерывность цепи заземления без дополнительных монтажных операций.
