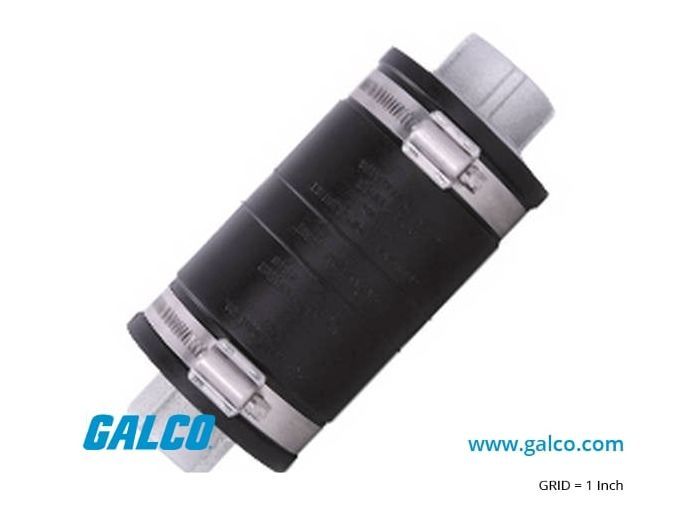

Crouse Hinds XD4

Артикул: XD4

Изготовитель: Crouse Hinds

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XD4

Раздел

Отклонение и Расширение

Подраздел

Crouse Hinds

Вес

Совместимость: Жесткие стальные трубы (RMC) и промежуточные металлические трубы (IMC) диаметром 1 1/4".
Материалы: Ступицы — бронза Feraloy, кожух — неопрен, зажимы — нержавеющая сталь, заземляющая шина — медь.
Ограничения по среде: Неопреновый кожух устойчив к воздействию солнечного света и нефтепродуктов, но требует проверки при контакте с высококонцентрированными кислотами.
Стандарты: Соответствие стандартам UL 514B и CSA C22.2 No. 18.3.
Монтаж: Требует соблюдения осевого выравнивания при установке в нейтральном положении для обеспечения полного диапазона хода.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crouse Hinds на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Типоразмер: 1 1/4 дюйма (32 мм) для жестких стальных труб (RMC/IMC)

Компенсация перемещений: осевое расширение/сжатие до 19 мм (3/4")

Угловое отклонение: до 30 градусов в любом направлении

Параллельное смещение: до 19 мм (3/4")

Интегрированное заземление: встроенная гибкая медная перемычка исключает необходимость внешнего шунтирования

Применение

Строительство мостов и эстакад: Компенсация вибраций и температурного расширения протяженных участков труб.

Промышленные предприятия: Соединение оборудования, установленного на виброоснованиях, с основной магистралью.

Многоэтажные здания: Установка в местах пересечения деформационных швов между секциями зданий.

Наружные электроустановки: Защита трубопроводов, подверженных значительным сезонным перепадам температур.

Преимущества

Сейсмостойкость и защита от вибраций: Конструкция поглощает механические удары и структурные сдвиги, предотвращая разрыв кабельной линии.

Герметичность и коррозийная стойкость: Внешний кожух из неопрена с зажимами из нержавеющей стали надежно защищает внутренний механизм от влаги, грязи и агрессивных сред.

Экономия на монтаже: Встроенная система заземления соответствует требованиям NEC (п. 250.98), что избавляет от покупки и монтажа внешних заземляющих перемычек.

Безопасность соединений: Литые бронзовые ступицы (fittings) обеспечивают максимальную механическую прочность в тяжелых условиях эксплуатации.

FAQ

Требуется ли установка внешнего заземляющего провода для муфты XD4?

Нет, муфта XD4 оснащена внутренней гибкой медной оплеткой, которая обеспечивает надежную электрическую связь между секциями труб, полностью удовлетворяя требованиям по заземлению без дополнительных внешних элементов.

Каков расчетный срок службы неопренового кожуха в уличных условиях?

При нормальных условиях эксплуатации и отсутствии прямого воздействия агрессивных химикатов, срок службы высококачественного неопренового кожуха Crouse-Hinds составляет 20-25 лет. Рекомендуется ежегодный визуальный осмотр на предмет отсутствия трещин.

Можно ли использовать XD4 для скрытого монтажа в бетоне?

Да, серия XD сертифицирована для заливки в бетон (concrete-tight). Это частое решение для прокладки коммуникаций в фундаментах и плитах перекрытия, где ожидается усадка или сейсмические нагрузки.

Crouse Hinds XD4

Crouse-Hinds XD4 — это специализированная муфта серии XD, разработанная для обеспечения целостности кабельной трассы в местах пересечения температурных швов и зон потенциального смещения конструкций. Как эксперт в области промышленного электромонтажа, отмечу, что модель XD4 решает критическую задачу предотвращения деформации жестких стальных труб при просадке фундамента, сейсмической активности или температурных колебаниях. Маркировка 'XD' расшифровывается как Expansion/Deflection (Расширение/Отклонение), а индекс '4' соответствует стандартному промышленному размеру 1 1/4". В отличие от стандартных расширительных фитингов, XD4 обеспечивает трехосевую степень свободы, что делает её незаменимой для объектов с повышенными требованиями к виброустойчивости и надежности заземления.
