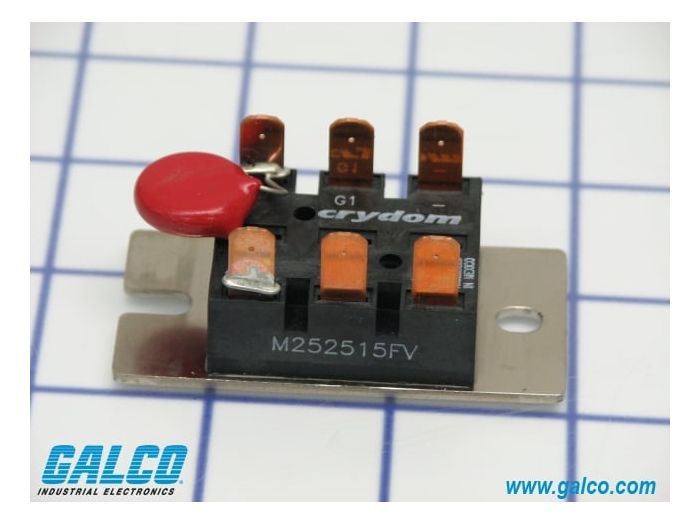

Crydom M252515FV

Артикул: M252515FV
Изготовитель: Crydom
Thumbnail 0
Thumbnail 1
Crydom M252515FV 0
Crydom M252515FV 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M252515FV

Раздел
Стандартный гибридный тиристор-диод
Подраздел
Crydom
Вес
  • Тип нагрузки: Оптимизирован для индуктивных нагрузок (благодаря FV-диоду) и резистивных цепей.
  • Монтаж: Обязательная установка на теплоотвод с использованием теплопроводной пасты; крепление на плоскость.
  • Интерфейс: Силовые и управляющие выводы — плоские клеммы 6.3 мм (0.250").
  • Температурный режим: Требуется расчет теплоотвода исходя из падения напряжения на переходе и тока нагрузки.
  • Дополнительные опции: Возможность установки внешнего супрессора (External Suppressor) для работы в сетях с высоким уровнем помех.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Crydom на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальный выходной ток: 25 А DC при управлении мощностью до 15 кВт
Рабочее напряжение: от 120 до 480 В AC с пиковым значением изоляции 2500 Vrms
Конфигурация Hybrid-CC: интегрированная схема тиристор-диод для компактных решений
Быстрый монтаж: стандартные клеммы 0.250" (6.35 мм) для ускорения сборки щита
Встроенный диод обратного тока (Free Wheeling Diode): защита от ЭДС самоиндукции
Применение
Регулирование скорости двигателей постоянного тока в конвейерных линиях и насосных станциях.
Управление мощностью ТЭНов в промышленных печах и экструдерах для поддержания точного температурного профиля.
Использование в качестве регулируемого выпрямителя в гальванических установках и системах электролиза.
Системы мягкого пуска для снижения стартовых токов в электромеханических приводах мощностью до 15 кВт.
Зарядные устройства большой мощности и блоки питания промышленного назначения.
Преимущества
Интегрированная защита (FV): Встроенный шунтирующий диод защищает цепь от высоковольтных выбросов при работе с двигателями и катушками.
Эффективность охлаждения: Медное основание модуля обеспечивает оптимальную теплопередачу на радиатор, предотвращая деградацию кристалла при длительных нагрузках.
Универсальность питания: Широкий диапазон входного напряжения (120–480 В) позволяет использовать модуль в сетях различных стандартов без замены спецификации.
Минимизация ошибок подключения: Использование быстроразъемных клемм Quick-connect исключает риск перегрева из-за плохого контакта, характерного для винтовых зажимов при вибрации.
Промышленная изоляция: Соответствие стандарту 2500 Vrms гарантирует безопасность обслуживающего персонала и электроники управления.
FAQ

Нужно ли устанавливать дополнительный диод при управлении мощным соленоидом?

Нет, модель M252515FV уже содержит встроенный диод обратного тока (Free Wheeling Diode), который шунтирует индуктивные выбросы, защищая внутренние тиристоры модуля.


Как обеспечить долговечность модуля при работе на токах, близких к 25А?

Ключевым фактором является контроль температуры основания. Необходимо использовать радиатор с термическим сопротивлением, обеспечивающим температуру корпуса не выше +85°C, и применять качественную термопасту при монтаже.


Какова экономическая выгода перехода на гибридные модули Crydom с дискретных компонентов?

Экономия достигается за счет сокращения времени сборки (на 40-60%), уменьшения габаритов шкафа управления и отсутствия необходимости закупать и монтировать отдельные защитные диоды и изолирующие прокладки.


Crydom M252515FV
Crydom M252515FV — это компактный силовой гибридный модуль серии M25, предназначенный для прецизионного регулирования переменного и постоянного напряжения в промышленных установках. Как эксперт в области силовой электроники, отмечу, что данная модель с маркировкой 'FV' является критически важным узлом для работы с индуктивными нагрузками. Интегрированный диод обратного тока (Free Wheeling Diode) исключает необходимость установки внешних защитных компонентов, что снижает риск пробоя тиристоров при коммутации двигателей или соленоидов. Выбор этой модели оправдан в задачах, где требуется высокая плотность монтажа и надежная гальваническая развязка (до 2500 В), что недоступно при использовании дискретных полупроводников без дополнительных затрат на обвязку.
