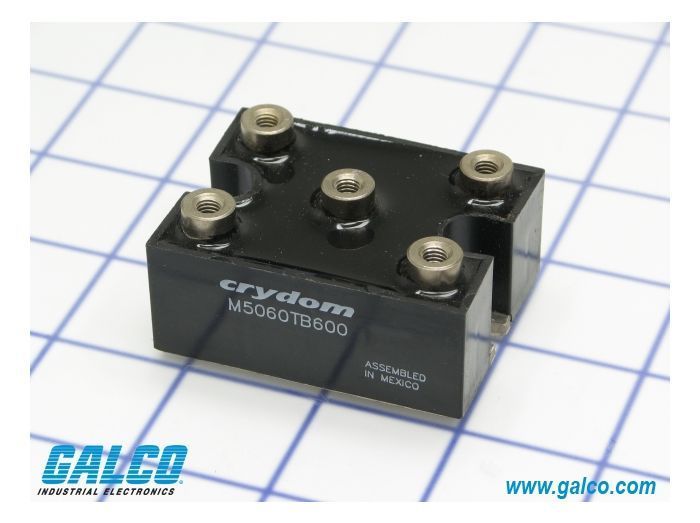

Crydom M5060TB600

Артикул: M5060TB600

Изготовитель: Crydom

Новый продукт Запросить стоимость и остатки 308 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M5060TB600

Раздел

Трёхфазный стандартный диод

Подраздел

Crydom

Вес

Электрическая совместимость: работа в сетях с линейным напряжением до 480В AC (с учетом запаса по Vrrm 600В).
Монтаж: требуется установка на радиатор с использованием теплопроводящей пасты; момент затяжки винтов должен строго соответствовать спецификации.
Температурный режим: эксплуатация при температуре корпуса до +125°C, однако при превышении +85°C требуется расчет де рейтинга тока.
Корпус и изоляция: диэлектрическая прочность 2500 Vrms позволяет монтировать несколько модулей на один общий заземленный радиатор.
Клеммный интерфейс: винтовые зажимы обеспечивают надежный контакт в условиях вибрации, характерной для машиностроительных цехов.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crydom на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальный выходной ток 60 А для высоконагруженных систем

Пиковое обратное напряжение (Vrrm) до 600 В

Трехфазная схема выпрямления (3Ph) в едином корпусе

Гальваническая изоляция 2500 Vrms между терминалами и подложкой

Надежные винтовые клеммы (Screw Terminals) для силовых соединений

Применение

Частотно-регулируемые привода (VFD): входной каскад выпрямителя для управления скоростью электродвигателей.

Промышленные сварочные инверторы: преобразование трехфазного переменного тока в постоянный для силовой дуги.

Системы бесперебойного питания (UPS) большой мощности: выпрямительные узлы зарядных устройств АКБ.

Станции зарядки электромобилей: первичные каскады AC/DC преобразования.

Гальванические установки и мощные блоки питания постоянного тока.

Преимущества

Усовершенствованный термоменеджмент: конструкция модуля минимизирует тепловое сопротивление между диодом и радиатором, увеличивая ресурс работы под нагрузкой.

Высокая импульсная устойчивость: способность выдерживать значительные броски тока при пуске индуктивных нагрузок без риска пробоя.

Стандартизированный форм-фактор: соответствие отраслевым стандартам посадочных мест упрощает замену устаревших компонентов в существующих шкафах управления.

Сертифицированная безопасность: соответствие стандарту UL (файл E72445) подтверждает надежность изоляционного барьера в высоковольтных цепях.

FAQ

Нужно ли изолировать основание модуля от радиатора при монтаже?

Нет, серия M5060TB600 имеет встроенную изоляцию 2500 Vrms от всех токоведущих частей до металлической подложки. Модуль можно устанавливать непосредственно на заземленный теплоотвод.

Как влияет температура окружающей среды на выходной ток 60А?

Номинальный ток 60А указан для определенной температуры корпуса. При повышении температуры свыше 40-50°C необходимо использовать активное охлаждение или снижать нагрузку (derating), чтобы не допустить перегрева перехода выше 125°C.

Каков расчетный срок службы данного мостового выпрямителя?

Благодаря производству по стандарту ISO 9002 и отсутствию движущихся частей, расчетный MTBF составляет более 100 000 часов при соблюдении температурных режимов и защите от импульсных перенапряжений в сети.

Crydom M5060TB600

Crydom M5060TB600 — это промышленный трехфазный диодный мост серии M50, спроектированный для жестких условий эксплуатации. Как инженерное решение, данный модуль выделяется исключительной эффективностью управления тепловыми потоками, что критично для предотвращения деградации полупроводниковых переходов при циклических нагрузках. Маркировка M5060TB600 расшифровывается как: серия M50, ток 60 Ампер, трехфазная мостовая схема (TB), напряжение 600 Вольт. В отличие от бюджетных дискретных сборок, серия M50 производится на предприятиях, сертифицированных по ISO 9002, что гарантирует стабильность характеристик прямого падения напряжения и высокую стойкость к импульсным перегрузкам. Модель оптимальна для интеграции в системы промышленной автоматизации, где требуется высокая плотность мощности при ограниченных габаритах охлаждающего контура.
