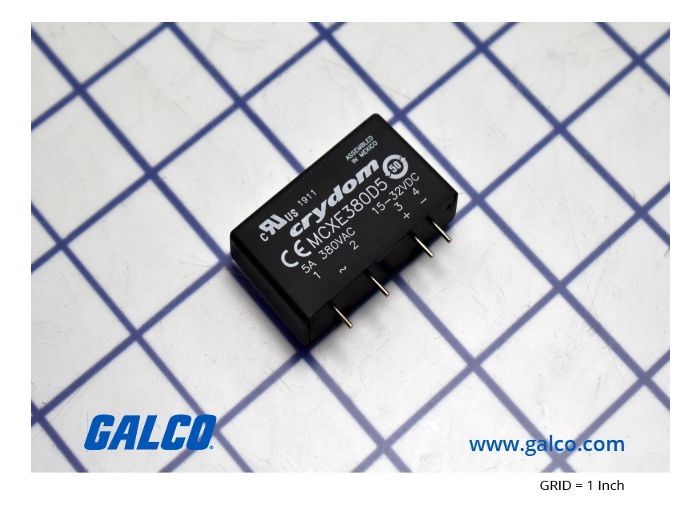

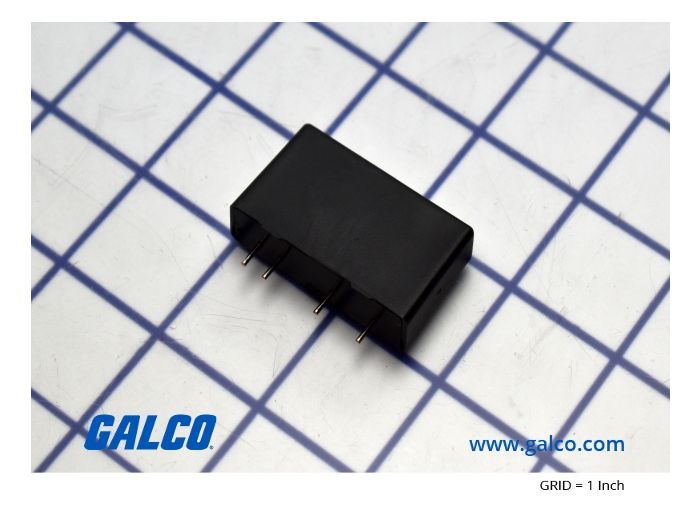

Crydom MCXE380D5

Артикул: MCXE380D5

Изготовитель: Crydom

Новый продукт Запросить стоимость и остатки 102 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MCXE380D5

Раздел

Реле

Подраздел

Crydom

Вес

Тип монтажа: Сквозной монтаж в отверстия печатной платы (THT, SIP package).
Параметры нагрузки: Напряжение 48-660 VAC, ток до 5 А (при условии обеспечения теплоотвода через дорожки платы).
Управляющий сигнал: 15-32 VDC (модификация E) с низким током потребления.
Тип переключения: Zero-Voltage Turn-On (подходит для резистивных нагрузок; для сильно индуктивных рекомендуется версия Random-fire).
Температурный режим: Широкий диапазон рабочих температур от -30°C до +80°C.
Важное ограничение: При токах близких к 5А необходимо учитывать сечение медных дорожек платы для предотвращения их перегрева.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crydom на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Номинальный ток нагрузки до 5 А при напряжении до 660 В переменного тока

Компактный корпус SIP для вертикального монтажа на печатную плату (PCB)

Выход на встречно-параллельных тиристорах (SCR) для тяжелых индустриальных нагрузок

Технология Zero-crossing (переключение при переходе через ноль) для минимизации электромагнитных помех

Герметичный пластиковый корпус, устойчивый к внешним воздействиям

Применение

Промышленные контроллеры температуры: управление нагревательными элементами (ТЭНами) в экструдерах и термопластавтоматах.

Системы автоматизации зданий: бесшумное управление освещением и климатическим оборудованием.

Медицинская техника: коммутация узлов, где недопустимы электрические дуги и акустический шум.

Упаковочное оборудование: циклическое включение приводов и запайщиков в высокоскоростных линиях.

Преимущества

SCR-выход для тяжелых условий: Использование двух встречно-параллельных тиристоров вместо одного триака позволяет реле выдерживать более высокие пусковые токи и обеспечивает лучшую теплоотдачу.

Эффективность SIP-форм-фактора: Вертикальный монтаж Single In-line Package значительно экономит место на PCB, позволяя размещать реле вплотную друг к другу в многоканальных системах управления.

Минимальный уровень EMI: Встроенная схема контроля перехода фазы через ноль (Zero-crossing) предотвращает возникновение высокочастотных помех при включении резистивных нагрузок, таких как ТЭНы.

Высокая диэлектрическая прочность: Пластиковая инкапсуляция обеспечивает надежную изоляцию входных и выходных цепей, защищая электронику от пробоев.

FAQ

Можно ли использовать MCXE380D5 для управления электродвигателем?

Да, благодаря SCR-выходу реле справляется с индуктивными нагрузками. Однако, учитывая Zero-crossing управление, оно лучше всего подходит для пуска/остановки. Для управления фазовым сдвигом или высокоиндуктивными катушками лучше выбрать версию с Random-fire (индекс R).

Каков ресурс работы данного реле в циклах?

Твердотельные реле не имеют механического износа. При соблюдении температурного режима и защите от коротких замыканий расчетное время наработки на отказ (MTBF) составляет миллионы часов, что практически исключает необходимость обслуживания.

Нужна ли дополнительная защита при установке?

Для защиты от короткого замыкания в цепи нагрузки обязательно использование быстродействующих полупроводниковых предохранителей (gR/aR). Также рекомендуется установка варистора параллельно выходу для защиты от экстремальных всплесков напряжения в сети.

Crydom MCXE380D5

Crydom MCXE380D5 — это высоконадежное твердотельное реле (SSR) серии MCX, специально разработанное для коммутации мощных нагрузок переменного тока в условиях ограниченного пространства на печатной плате. В отличие от стандартных электромеханических реле, данная модель обеспечивает бесшумную коммутацию и практически неограниченный ресурс срабатываний за счет отсутствия подвижных контактов. Использование SCR-выхода (тиристорного ключа) вместо симистора гарантирует превосходную устойчивость к скачкам напряжения и высоким значениям dV/dt, что критично для промышленной электроники.

Маркировка MCXE380D5 расшифровывается следующим образом: серия MCX в SIP-корпусе, префикс 'E' указывает на расширенный диапазон управляющего напряжения (обычно 15-32 VDC), '380' обозначает номинальное рабочее напряжение (до 660 VAC макс), тип управления DC и номинальный ток 5 Ампер. Это оптимальное решение для систем, где требуется высокая плотность компоновки и исключительная надежность при работе с индуктивными или резистивными нагрузками.

Эксперты выбирают модель MCXE380D5 за её способность стабильно работать в сетях с напряжением 380/400В, обеспечивая при этом гальваническую развязку и защиту управляющей логики от силовых помех. Это профессиональный компонент для систем автоматизации, где выход из строя одного узла приводит к дорогостоящему простою всей линии.
