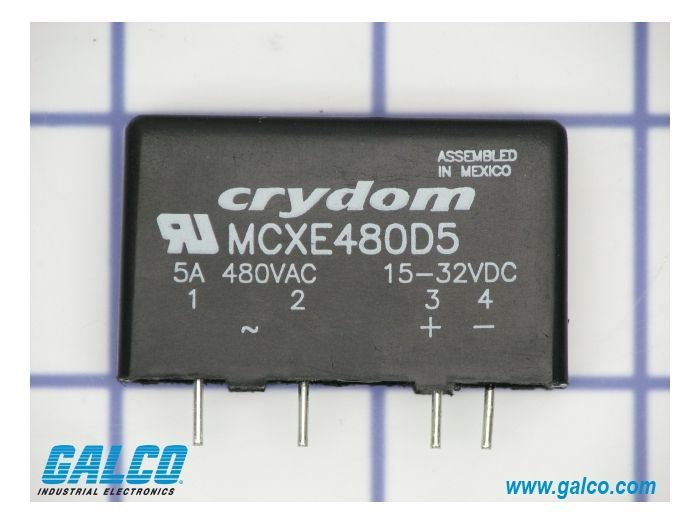

Crydom MCXE480D5

Артикул: MCXE480D5

Изготовитель: Crydom

Новый продукт Запросить стоимость и остатки 125 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MCXE480D5

Раздел

Реле

Подраздел

Crydom

Вес

Тип монтажа: Сквозные отверстия в печатную плату (THT), корпус SIP
Тип нагрузки: Резистивная (оптимально для Zero-crossing) и умеренно индуктивная
Напряжение нагрузки: 48-660 VAC (широкий диапазон для сетей 380/400В)
Управляющее напряжение: DC-контроль (диапазон уточняется по суффиксу серии, обычно 4-15 VDC)
Ограничения по температуре: Требуется учет плотности компоновки при токах >3А для исключения перегрева соседних элементов
Материал: Инкапсуляция негорючим пластиком согласно стандартам UL94V-0

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crydom на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Компактный SIP-корпус для высокоплотного монтажа на печатную плату (PCB)

Выходной каскад на встречно-параллельных SCR для тяжелых индустриальных нагрузок

Коммутация токов до 5 А при рабочем напряжении до 660 В AC

Технология Zero-crossing (переключение через ноль) для минимизации электромагнитных помех

Высокая диэлектрическая прочность изоляции (4000 Vrms)

Применение

Прецизионное управление ТЭНами и нагревательными элементами в упаковочном оборудовании

Коммутация электромагнитных клапанов и соленоидов в системах промышленной автоматики

Управление маломощными однофазными электродвигателями и насосами

Интеграция в программируемые логические контроллеры (ПЛК) в качестве силовых выходов

Системы освещения и автоматизации зданий (HVAC), требующие бесшумной работы

Преимущества

Game-Changer: Вертикальный SIP-форм-фактор экономит до 60% площади платы по сравнению с классическими SSR в корпусе 'hockey puck'

Устойчивость к пусковым токам: SCR-выход значительно превосходит триаки по параметру dV/dt и надежности при работе в жестких промышленных сетях

Эффективный теплоотвод: Пластиковый герметизированный корпус оптимизирован для естественной конвекции при установке на PCB

Низкое энергопотребление цепи управления: Прямое сопряжение с TTL и CMOS логикой без промежуточных усилителей

Отсутствие акустического шума: Идеально для медицинских и лабораторных условий эксплуатации

FAQ

Можно ли использовать MCXE480D5 для управления электродвигателем?

Да, благодаря SCR-выходу реле выдерживает пусковые токи, однако для сильно индуктивных нагрузок с частым реверсом рекомендуется использовать модели с Random-fire (мгновенным) включением.

Каков расчетный срок службы данного SSR при максимальной нагрузке?

При соблюдении температурного режима MTBF (наработка на отказ) составляет более 10 миллионов часов, так как в устройстве отсутствуют движущиеся части и дуговой износ контактов.

Требуется ли установка внешнего варистора для защиты выхода?

Для работы в сетях с высоким уровнем помех или при коммутации индуктивности рекомендуется установка внешнего MOV (варистора) параллельно выходу для защиты от выбросов напряжения выше 660В.

Crydom MCXE480D5

Твердотельное реле Crydom MCXE480D5 представляет собой высоконадежное решение серии MCX, специально разработанное для прямой интеграции в печатные платы. В отличие от стандартных электромеханических реле, данная модель на базе SCR (тиристоров) обладает практически неограниченным ресурсом срабатываний и способна управлять мощными нагрузками в сетях до 480-600 В AC. Инженерный расчет маркировки указывает на поддержку номинального тока 5А и наличие встроенной защиты от помех. Модель MCXE480D5 является золотым стандартом для систем, где критична тишина работы, отсутствие дребезга контактов и высокая скорость отклика (менее 1/2 цикла).
