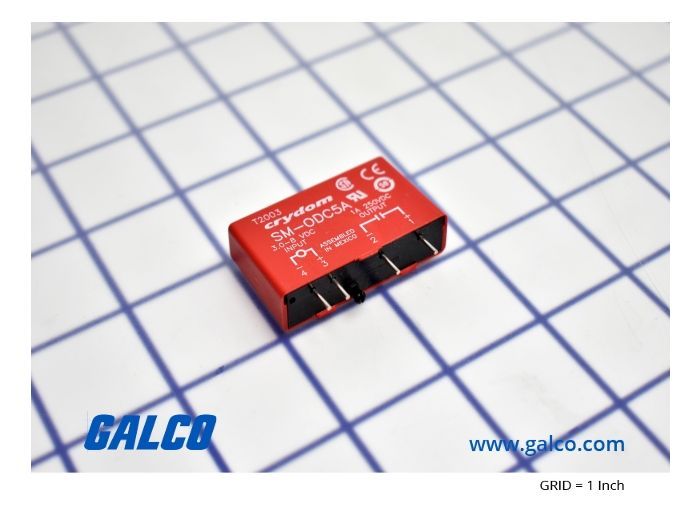

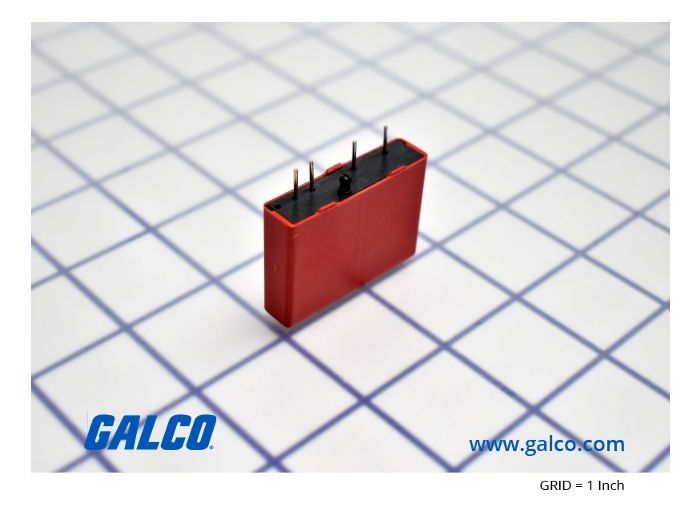

Crydom SM-ODC5A

Артикул: SM-ODC5A

Изготовитель: Crydom

Новый продукт Запросить стоимость и остатки 145 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SM-ODC5A

Раздел

Выходные модули

Подраздел

Crydom

Вес

Тип сигнала: Дискретный выход постоянного тока (DC Output).
Управляющее напряжение (Input): 3-6 VDC (номинал 5 VDC).
Диапазон коммутируемого напряжения: 3-150 VDC.
Максимальный ток нагрузки: до 3A (в зависимости от температуры и монтажной платы).
Монтаж: Втычной (Plug-in) в монтажные платы серии SM.
Сертификация: UL Recognized, CSA Certified, CE Compliant.
Рабочая температура: Промышленный диапазон от -30°C до +80°C.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crydom на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Типоразмер 0.6" (SM Series) для компактного монтажа на платы

Оптическая изоляция между логической цепью и нагрузкой (4000 Vrms)

Выходное напряжение до 150 VDC для управления высоковольтными нагрузками

Стандартная цветовая кодировка корпуса (красный для DC выходных модулей)

Совместимость с TTL/CMOS логикой (управляющее напряжение 5 VDC)

Применение

Управление электромагнитными клапанами и соленоидами в гидравлических и пневматических системах.

Коммутация ТЭНов и нагревательных элементов в установках точного поддержания температуры.

Запуск и остановка маломощных двигателей постоянного тока в конвейерных линиях.

Интерфейс вывода для встраиваемых систем управления на базе микроконтроллеров с логикой 5В.

Сигнализация и управление мощными светодиодными массивами в системах оповещения.

Преимущества

Гальваническая развязка: Интегрированная оптопара предотвращает повреждение дорогостоящих ПЛК и плат управления при скачках напряжения в силовой цепи.

Высокая надежность в агрессивных средах: Герметичное исполнение и отсутствие механического износа делают модуль идеальным для промышленной автоматизации.

Стандартизация и взаимозаменяемость: Форм-фактор Industry Standard 0.6-inch позволяет устанавливать модуль в стандартные монтажные колодки (MS-8, MS-16) сторонних производителей.

Эффективное переключение индуктивных нагрузок: Оптимизированная схемотехника для работы с соленоидами и клапанами при токах до 3A/5A (в зависимости от условий).

FAQ

Можно ли использовать SM-ODC5A для коммутации переменного тока (AC)?

Нет, данный модуль предназначен строго для цепей постоянного тока (DC). Для коммутации AC необходимо использовать модули черного цвета (серия SM-OAC).

Нужна ли дополнительная защита при подключении индуктивной нагрузки?

Хотя модуль обладает высокой надежностью, при работе с мощными индуктивными нагрузками (соленоиды, моторы) рекомендуется устанавливать защитный диод параллельно нагрузке для гашения обратных ЭДС.

Каков расчетный срок службы модуля при работе 24/7?

Срок службы твердотельных модулей Crydom превышает 100 000 часов наработки на отказ (MTBF). В отличие от реле, их ресурс не ограничен количеством циклов срабатывания, что делает их окупаемыми за счет отсутствия простоев и затрат на замену.

Crydom SM-ODC5A

Модуль Crydom SM-ODC5A представляет собой твердотельный модуль дискретного вывода (SSR), предназначенный для сопряжения микропроцессорных систем управления с исполнительными устройствами постоянного тока. Маркировка расшифровывается как: SM (стандартный 0.6" корпус), ODC (Output DC — выход постоянного тока), 5 (напряжение управления 5 VDC), A (версия с повышенным выходным напряжением до 150 VDC). В отличие от электромеханических реле, SM-ODC5A не имеет движущихся частей, что исключает дребезг контактов и обеспечивает практически неограниченный ресурс переключений при соблюдении температурного режима. Это критически важно для систем, требующих высокой частоты срабатывания и защиты контроллера от обратных токов и помех со стороны нагрузки.
