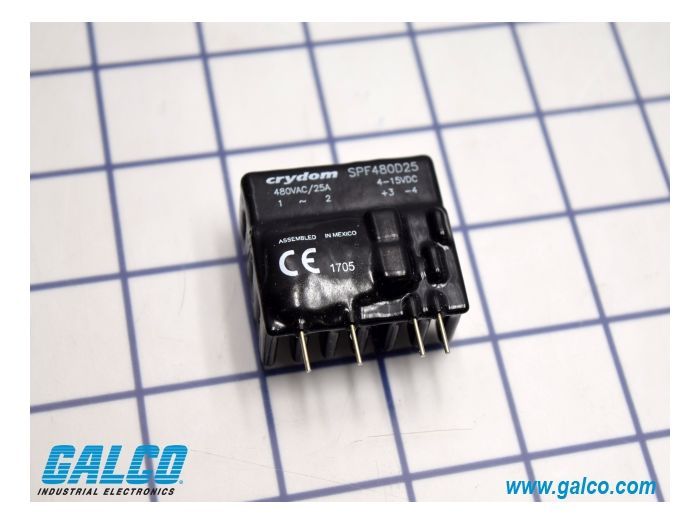

Crydom SPF480D25

Артикул: SPF480D25

Изготовитель: Crydom

Новый продукт Запросить стоимость и остатки 125 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SPF480D25

Раздел

Реле

Подраздел

Crydom

Вес

Тип управления: 3-32 VDC (совместимость с логическими уровнями ТТЛ/КМОП).
Диапазон напряжения нагрузки: 48-530 VAC, что позволяет использовать реле в сетях 380 В с запасом по напряжению.
Требования к монтажу: Для токов свыше 5А требуется расчет площади медных проводников платы или установка дополнительного теплоотвода.
Рабочая температура: от -30°C до +80°C, что требует учета условий вентиляции внутри корпуса устройства.
Ключевой параметр: Низкий ток утечки в закрытом состоянии (Off-state leakage).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crydom на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Коммутируемый ток до 25 А при напряжении нагрузки 480 В AC

Тип монтажа: сквозное отверстие в печатную плату (PCB Mount)

Технология Zero Voltage Turn-On для минимизации электромагнитных помех

Высокая диэлектрическая прочность изоляции (4000 Vrms)

Компактный корпус SIP (Single In-line Package) для экономии места

Применение

Управление ТЭНами и нагревательными элементами в промышленных печах и экструдерах.

Коммутация маломощных электродвигателей и насосов в системах автоматизации зданий.

Управление осветительными приборами большой мощности и рекламными инсталляциями.

Использование в ПЛК-интерфейсах для управления исполнительными механизмами 380/480 В.

Преимущества

Улучшенное теплораспределение: Конструкция корпуса оптимизирована для передачи тепла на печатную плату или внешний радиатор, что предотвращает деградацию кристалла.

Высокая надежность (MTBF): Отсутствие движущихся частей гарантирует миллионы циклов срабатывания без риска залипания или обгорания контактов.

Встроенная защита: Наличие встроенного снаббера (RC-цепи) защищает симистор от резких скачков напряжения (высокая dV/dt).

Минимальный уровень помех: Переключение при переходе через ноль (Zero-Crossing) исключает броски тока в нагрузке, что важно для чувствительной электроники.

FAQ

Требуется ли внешнее охлаждение для SPF480D25 при работе на максимальном токе 25А?

Да, при токах свыше 5-10 А (в зависимости от конструкции платы) необходимо использовать внешние радиаторы или обеспечивать интенсивный обдув. Без теплоотвода перегрев приведет к тепловому пробою полупроводника.

Каков ресурс работы данного реле по сравнению с электромеханическим?

Ресурс твердотельного реле Crydom SPF серии практически неограничен (более 10^8 циклов), так как в нем нет механического износа и дугового разряда, что в десятки раз превосходит лучшие образцы ЭМР.

Можно ли использовать данное реле для управления емкостной нагрузкой?

Реле с переключением через ноль (Zero-cross) оптимально для резистивных и умеренно индуктивных нагрузок. Для сильно емкостных нагрузок рекомендуется предварительный расчет пусковых токов, чтобы они не превышали пиковое значение (Surge Current) прибора.

Crydom SPF480D25

Твердотельное реле Crydom SPF480D25 представляет собой высокопроизводительное решение для бесконтактной коммутации мощных нагрузок переменного тока непосредственно с печатной платы. Как инженер, отмечу, что серия SPF уникальна сочетанием высокой плотности тока (25А) и компактного форм-фактора, что обычно требует использования шасси-монтируемых устройств. Маркировка расшифровывается следующим образом: SPF — серия высокомощных PCB-реле, 480 — максимальное рабочее напряжение 480V AC, D — управление постоянным током (DC), 25 — номинальный ток. Модель идеальна для систем, где критична скорость переключения и отсутствие механического износа контактов, характерного для электромеханических реле.
