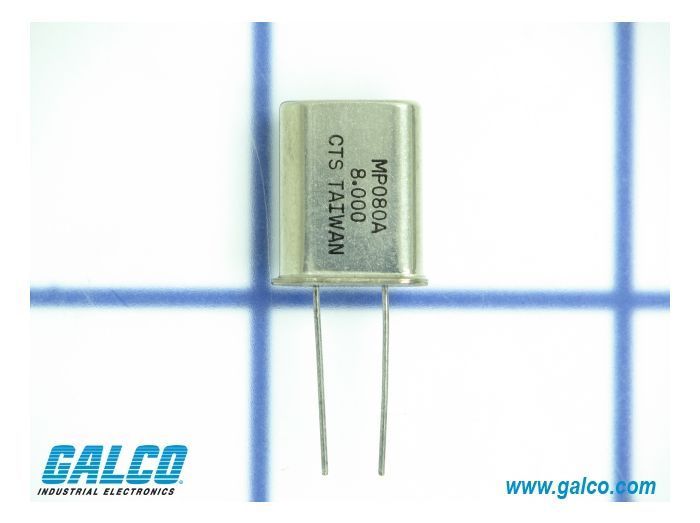

CTS Corp Knights Div MP080A

Артикул: MP080A

Изготовитель: CTS Corp Knights Div

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MP080A

Раздел

Подраздел

CTS Corp Knights Div

Вес

Тип монтажа: Сквозной (Through-Hole, THT), корпус HC-49/U.
Параметры нагрузки: Требует согласования с нагрузочной емкостью (CL) согласно спецификации схемы (обычно 18-30 пФ).
Температурный диапазон: Стандартный индустриальный диапазон эксплуатации.
Ограничения по мощности: Соблюдайте уровень возбуждения (Drive Level), чтобы избежать ускоренного старения кристалла.
Чувствительность к пайке: Рекомендуется соблюдение профиля пайки для предотвращения термического шока кристалла.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда CTS Corp Knights Div на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Номинальная частота: 8.0 МГц (фундаментальная мода)

Классический форм-фактор HC49 для надежного сквозного монтажа (THT)

Высокая стабильность частоты при долговременной эксплуатации (низкий уровень старения)

Минимальное эквивалентное последовательное сопротивление (ESR) для гарантированного запуска генератора

Прочный металлический корпус с герметизацией для защиты от внешних воздействий

Применение

Тактирование микроконтроллеров и микропроцессоров в системах управления.

Промышленные контроллеры (ПЛК) и модули ввода-вывода.

Сетевое оборудование и интерфейсы передачи данных (RS-232/485).

Бытовая электроника и измерительные приборы общего назначения.

Автомобильная электроника (в узлах, не требующих сертификации AEC-Q200).

Преимущества

Прецизионная точность: Высокое значение добротности обеспечивает чистый сигнал с минимальным фазовым шумом.

Термическая устойчивость: Оптимизированный срез кристалла минимизирует дрейф частоты при колебаниях температуры в промышленных условиях.

Механическая прочность: Конструкция корпуса HC49 обеспечивает эффективную защиту пьезоэлемента от ударных нагрузок.

Совместимость с legacy-дизайнами: Идеально подходит для ремонта и модернизации промышленного оборудования, использующего традиционный выводной монтаж.

FAQ

Как влияет отклонение нагрузочной емкости конденсаторов на работу MP080A?

Несоответствие внешних конденсаторов расчетной емкости CL приведет к сдвигу частоты от номинальных 8.0 МГц. Для обеспечения заявленной точности необходимо выбирать конденсаторы с учетом паразитной емкости дорожек печатной платы.

Каков расчетный срок службы данного резонатора в режиме 24/7?

Резонаторы CTS Knights серии MP обладают низким коэффициентом старения (обычно менее ±5 ppm в первый год). При соблюдении температурного режима и уровня возбуждения срок стабильной работы превышает 10-15 лет.

Является ли MP080A прямой заменой для других кварцев 8 МГц в корпусе HC49?

Да, физически он совместим с большинством резонаторов в корпусе HC49. Однако для критически важных систем следует проверить ESR и допустимый Drive Level, чтобы убедиться в надежном запуске генератора.

CTS Corp Knights Div MP080A

Кварцевый резонатор MP080A от CTS Corp (подразделение Knights) является эталоном надежности в области частотного контроля. Данный компонент предназначен для стабилизации тактовых генераторов в микропроцессорных системах. Инженерная особенность серии MP заключается в оптимизированном сочетании добротности (Q-factor) и температурной стабильности. Маркировка MP080A указывает на принадлежность к серии базовых кварцев с частотой 8.000 МГц. Выбор в пользу CTS Knights оправдан в проектах, где критична точность таймингов и устойчивость к механическим вибрациям, в чем оригинальные изделия CTS значительно превосходят бюджетные аналоги за счет строгого контроля техпроцесса выращивания кристаллов.
