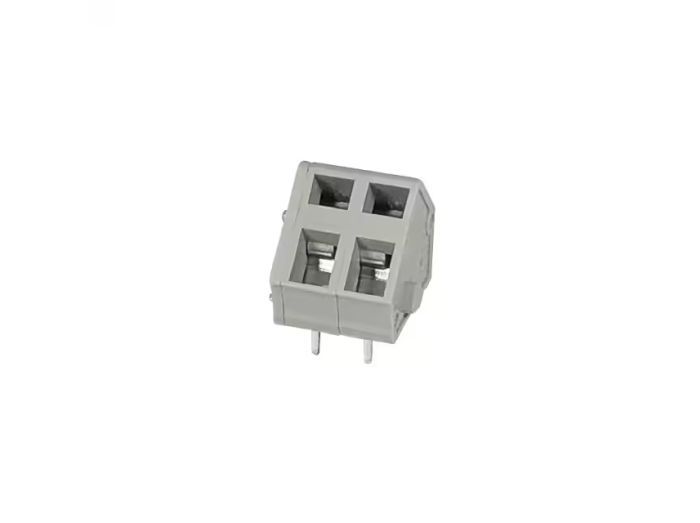

Dinkle WKA500-02P

Артикул: WKA500-02P

Изготовитель: Dinkle

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики WKA500-02P

Раздел

Монтаж на печатную плату

Подраздел

Dinkle

Вес

Электрические параметры: Напряжение 300 В (UL) / 320 В (IEC), Ток 15 А.
Монтажные характеристики: Шаг 5.00 мм, 2 полюса, одноуровневая конструкция, монтаж на печатную плату (PCB).
Совместимость с проводами: Диапазон сечений 28-12 AWG (0.08 - 3.31 мм²).
Температурный режим: Эксплуатация от -40°C до +110°C, пиковая температура пайки 225°C.
Сертификация: Соответствие стандартам безопасности CE, cURus, VDE.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Dinkle на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Технология Push-in (PID): безинструментальное подключение проводов сокращает время монтажа до 60%.

Термостойкость до 225°C: полная совместимость с процессом пайки оплавлением (Reflow) без деформации корпуса.

Уровень MSL2: низкое влагопоглощение исключает необходимость предварительного прогрева перед пайкой.

Промышленный нейлон (PA): корпус с классом горючести UL94V-0 обеспечивает высокую диэлектрическую прочность и износостойкость.

Универсальный шаг 5.00 мм: стандарт для большинства систем промышленной автоматизации и силовых плат.

Применение

Промышленная автоматизация: модули ввода-вывода ПЛК, контроллеры управления двигателями и интерфейсные платы.

Энергетика: инверторы для солнечных панелей, зарядные станции для электромобилей и системы мониторинга сети.

Транспортная инфраструктура: сигнальное оборудование и системы управления на железнодорожном транспорте.

Машиностроение: блоки управления станков с ЧПУ и робототехнические комплексы.

Преимущества

Виброустойчивость: Пружинный механизм автоматически компенсирует тепловое расширение и механические вибрации, предотвращая ослабление контакта.

Оптимизация производства: Поддержка технологии Reflow и отсутствие необходимости сушки (благодаря MSL2) снижают себестоимость сборки конечного изделия.

Высокая нагрузочная способность: Номинальный ток 15 А и поддержка провода до 12 AWG (3.3 мм²) позволяют использовать клемму в силовых цепях блоков питания.

Компактный дизайн Top Entry: Вертикальный ввод провода оптимизирует пространство на плате и упрощает доступ при плотном монтаже в шкафах управления.

FAQ

Можно ли подключать многожильный провод без наконечника в клемму WKA500-02P?

Да, для подключения многожильного провода без наконечника необходимо нажать на активатор зажима с помощью стандартной шлицевой отвертки, вставить провод и отпустить зажим. Жесткие (одножильные) провода вставляются напрямую без инструмента.

Требуется ли обслуживание клемм (подтяжка) в процессе эксплуатации?

В отличие от винтовых клемм, пружинные зажимы Dinkle Push-in не требуют регламентной подтяжки, так как постоянное давление пружины обеспечивает надежный контакт даже при значительных температурных перепадах и вибрациях.

Какова гарантия долговечности соединения при работе на максимальных токах?

Клемма сертифицирована по стандартам UL и VDE на работу при токе до 15 А. Использование луженой меди для контактов и огнестойкого полиамида минимизирует риск перегрева и деградации соединения при соблюдении рекомендованного сечения провода (до 12 AWG).

Dinkle WKA500-02P

Dinkle WKA500-02P — это высоконадежная 2-полюсная клеммная колодка серии 2ESH, спроектированная для жестких условий эксплуатации в рамках Industry 4.0. Основное преимущество модели заключается в использовании специализированного инженерного термопластика, который выдерживает температурные пики при пайке оплавлением. Это позволяет интегрировать силовые клеммы в единый производственный цикл со слаботочными SMD-компонентами, повышая общую эффективность сборки печатных плат.

С инженерной точки зрения, пружинный зажим Push-in (PID) является эталоном надежности в условиях постоянной вибрации, характерной для железнодорожного транспорта и промышленного оборудования. В отличие от винтовых аналогов, WKA500-02P гарантирует стабильное контактное давление на протяжении всего срока службы, исключая человеческий фактор при затяжке. Маркировка PID указывает на возможность прямого ввода жестких проводников или гибких проводов с наконечниками без использования инструмента.
