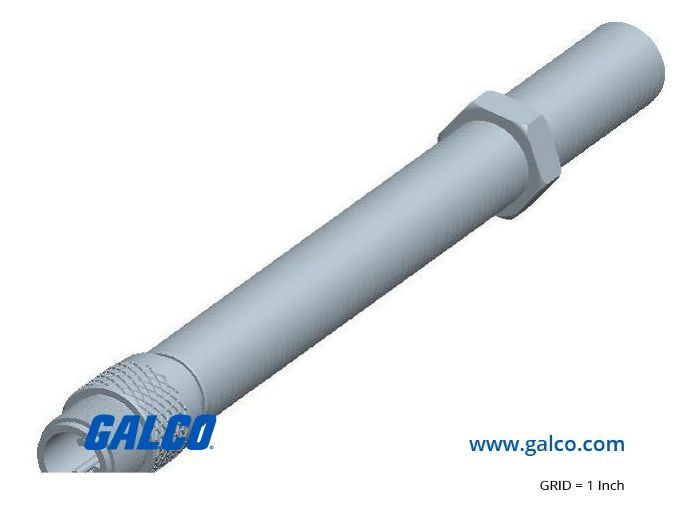

Dynalco M101-6

Артикул: M101-6
Изготовитель: Dynalco
Thumbnail 0
Thumbnail 1
Dynalco M101-6 0
Dynalco M101-6 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M101-6

Раздел
Подраздел
Dynalco
Вес
  • Тип сигнала: Аналоговая синусоида (переменный ток).
  • Параметры резьбы: 5/8-18 UNF-2A, общая длина резьбовой части 6.000 дюймов.
  • Общая длина датчика: 7.12 дюймов.
  • Тип объекта считывания: Ферромагнитная шестерня (рекомендуемый модуль не менее 0.6).
  • Монтажный зазор: Рекомендуемое расстояние до зуба шестерни — от 0.13 до 0.5 мм.
  • Ограничения: Не использовать в цепях, требующих цифрового (квадратного) сигнала без предварительного преобразования.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Dynalco на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Пассивный электромагнитный датчик (MPU) с высокой чувствительностью
Удлиненный корпус (6.000 дюймов) для глубоких посадочных мест
Стандартная резьба 5/8-18 UNF для универсального монтажа
Бесконтактный принцип работы, исключающий механический износ
Автономная генерация сигнала, не требующая внешнего питания
Применение
Контроль скорости вращения валов газовых и дизельных двигателей.
Системы защиты от превышения оборотов (Overspeed Protection) в турбоагрегатах.
Измерение расхода в турбинных расходомерах жидкостей и газов.
Синхронизация работы приводов в тяжелом промышленном оборудовании.
Мониторинг частоты вращения конвейерных лент и экструдеров.
Преимущества
Высокая амплитуда сигнала: Обеспечивает четкое считывание на малых оборотах вала.
Виброустойчивая конструкция: Полная герметизация внутренних компонентов защищает от обрывов обмотки в тяжелых условиях эксплуатации.
Эффективность при высоких температурах: Пассивная архитектура позволяет работать в зонах с повышенным термическим фоном, где активные датчики выходят из строя.
Простота диагностики: Исправность датчика легко проверяется простым измерением внутреннего сопротивления.
Длинный вылет корпуса: Идеально подходит для двигателей и редукторов с толстыми стенками или масляными рубашками.
FAQ

Какое сопротивление обмотки считается номинальным для модели M101-6?

Типичное сопротивление для серии M101 составляет около 1000-1500 Ом (зависит от конкретной партии), что обеспечивает достаточный ток для работы с большинством тахометров и контроллеров Dynalco.


Нужно ли экранировать кабель при подключении этого датчика?

Да, для предотвращения наводок от силовых кабелей и частотных преобразователей рекомендуется использовать витую пару в экране, заземляя экран только со стороны контроллера.


Как влияет увеличение воздушного зазора на выходное напряжение?

Выходное напряжение падает экспоненциально при увеличении зазора. Для стабильной работы системы управления рекомендуется устанавливать минимально возможный безопасный зазор, учитывающий биение вала.


Dynalco M101-6
Dynalco M101-6 представляет собой промышленный магнитный датчик частоты вращения, предназначенный для преобразования механического движения зубьев ферромагнитной шестерни в электрические импульсы. Инженерная особенность данной модели заключается в увеличенной длине резьбовой части (6 дюймов), что делает её незаменимой в случаях, когда точка замера удалена от внешней стенки корпуса агрегата или защитного кожуха. Маркировка M101-6 указывает на серию с высокой амплитудой выходного сигнала, обеспечивающую стабильную передачу данных на контроллер даже при значительных помехах. В отличие от стандартных коротких датчиков, M101-6 позволяет производить точную настройку воздушного зазора в труднодоступных местах без использования дополнительных проставок.
