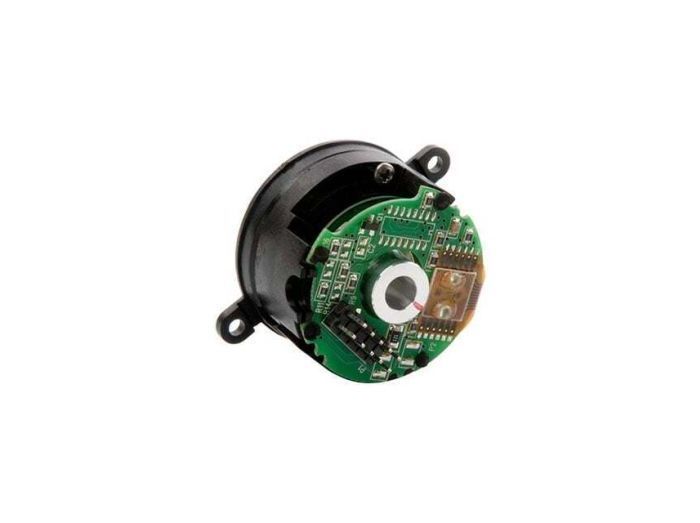

Dynapar M150400/0100A

Артикул: M150400/0100A

Изготовитель: DYNAPAR

Новый продукт Запросить стоимость и остатки 756 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M150400/0100A

Раздел

Инкрементальный

Подраздел

Dynapar

Вес

Разрешение: 400 PPR (импульсов на оборот).
Тип выходного сигнала: Инкрементальный, Открытый коллектор (Open Collector) 5V.
Монтажный размер: Предназначен для установки на вал 1/4 дюйма.
Температурный режим: Эксплуатация в экстремальных условиях до +120°C.
Механический допуск: Допустимый осевой люфт вала до 0.76 мм (0.030").
Степень защиты: Соответствует стандартам встраиваемых модульных систем (IP40 при правильной установке).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда DYNAPAR на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Модульная конструкция: простая установка без использования специальных калибров и щупов

Технология Phased Array: устойчивость к осевому люфту вала до 0.030 дюйма

Расширенный температурный диапазон: надежная работа от -20°C до +120°C

Высокая эксплуатационная готовность: отсутствие подшипников внутри энкодера исключает их износ

Разрешение 400 PPR: оптимальный баланс точности и быстродействия для систем управления

Применение

Системы обратной связи бесколлекторных (BLDC) и серводвигателей.

Медицинское оборудование: центрифуги и прецизионные насосы.

Текстильное и упаковочное производство: контроль скорости конвейерных лент.

Робототехника и манипуляторы с ограничением по габаритам для установки датчиков.

Преимущества

Механическая отказоустойчивость: Благодаря технологии Phased Array, сенсор считывает усредненный сигнал с большой области, что делает его нечувствительным к загрязнениям диска и люфту вала.

Экономия на монтаже: Система Easy Installation позволяет закрепить энкодер на валу двигателя за считанные минуты без специализированного инструмента для выставления зазора.

Термическая стабильность: Компоненты промышленного класса гарантируют стабильный сигнал даже при работе вплотную к нагревающимся обмоткам двигателя.

Долговечность без обслуживания: Бесподшипниковая схема (modular design) устраняет основную причину выхода энкодеров из строя — механический износ опор.

FAQ

Нужны ли специальные калибровочные пластины для установки зазора между диском и сенсором?

Нет, конструкция серии M15 исключает необходимость в использовании щупов или специальных инструментов для выставления зазора. Установка производится по упрощенному алгоритму, обеспечивающему автоматическое позиционирование.

Как технология Phased Array влияет на срок службы устройства?

Данная технология позволяет энкодеру корректно работать даже при значительном износе подшипников двигателя и осевом смещении вала, что предотвращает поломку диска и электроники, продлевая общий ресурс системы.

Совместим ли данный энкодер с контроллерами сторонних производителей?

Да, если контроллер поддерживает входной сигнал 5V Open Collector. Это стандартный промышленный интерфейс, совместимый с большинством современных частотных преобразователей и ПЛК.

Dynapar M150400/0100A

Инкрементальный энкодер Dynapar M150400/0100A серии M15 представляет собой высокотехнологичное решение для обратной связи в системах электропривода. Как инженерное решение, модель выделяется использованием технологии фазированной решетки (Phased Array), которая минимизирует риски сбоев из-за механических допусков и осевого биения вала. Маркировка 0400 PPR указывает на разрешение в 400 импульсов на оборот, а 5/V OC обозначает работу с интерфейсом «открытый коллектор» при напряжении 5В. Данная модель идеальна для интеграции в высоконагруженные сервомоторы и двигатели постоянного тока, где критична компактность и устойчивость к перегреву до 120°C.

DYNAPAR

DYNAPAR (NORTHSTAR TECHNOLOGIES) – производитель высокоточных устройств для измерения движения. В ассортименте: тахометры, энкодеры (магнитные, инкрементальные), кодировщики-резольверы. Продукция DYNAPAR (NORTHSTAR TECHNOLOGIES) обеспечивает надежность и точность в различных промышленных приложениях, где важен контроль скорости и положения.
